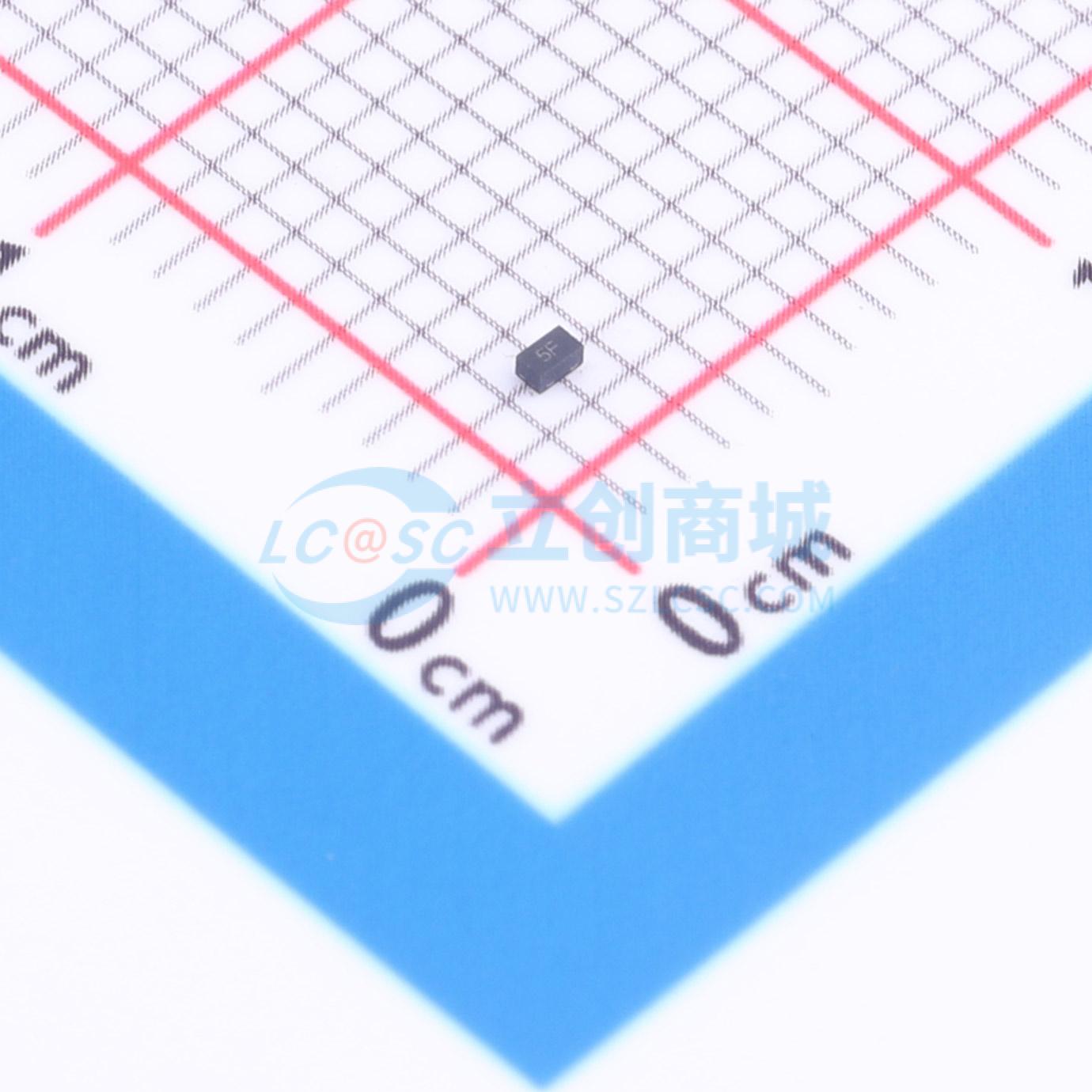

温馨提醒：图片仅供参考，商品以实物为准
BNPESD5V0X1BCAL
ESD保护二极管，双向配置，固态硅雪崩技术，低钳位电压、低漏电流和低电容
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DFN1006封装 5V静电保护管
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BNPESD5V0X1BCAL
- 商品编号
- C54741102
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 125W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 125瓦峰值脉冲功率（脉冲时间tp = 8/20微秒）
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- 低电容（典型结电容Cj = 0.3皮法）
- 保护一条数据/电源线
- IEC 61000 - 4 - 2标准下，接触放电±20千伏，空气放电±25千伏
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40安（5/50纳秒）
- IEC 61000 - 4 - 5（雷击）5安（8/20微秒）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
