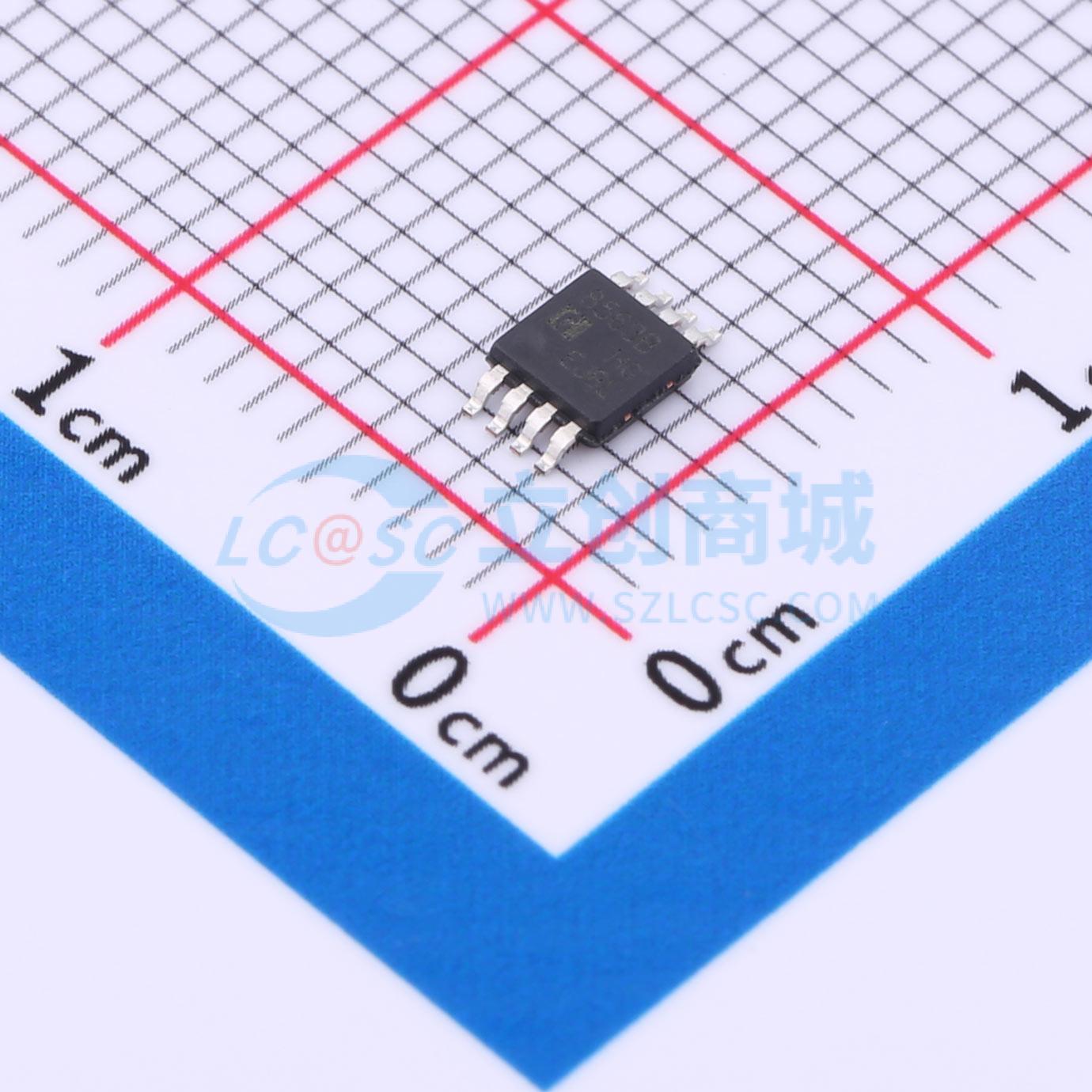

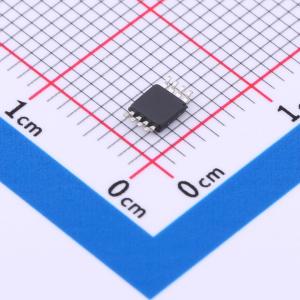

PCF8563BMM/TR

停产 PCF8563BMM/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCF8563B是低功耗的CMOS实时时钟／日历芯片，它提供一个可编程时钟输出，一个中断输出和掉电检测器，所有的地址和数据通过I²C总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动产生增量。 PCF8563B有16个8位寄存器：一个可自动增量的地址寄存器，一个内置32.768KHz的振荡器（带有一个内部集成的电容），一个分频器（用于给实时时钟RTC提供源时钟），一个可编程时钟输出，一个定时器，一个报警器，一个掉电检测器和一个400KHz I²C总线接口。
品牌名称: HGSEMI(华冠)
商品型号: PCF8563BMM/TR
商品编号: C5160095
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

PCF8563B是低功耗的CMOS实时时钟／日历芯片，它提供一个可编程时钟输出，一个中断输出和掉电检测器，所有的地址和数据通过I²C总线接口串行传递。最大总线速度为400Kbits/s，每次读写数据后，内嵌的字地址寄存器会自动产生增量。

PCF8563B有16个8位寄存器：一个可自动增量的地址寄存器，一个内置32.768KHz的振荡器（带有一个内部集成的电容），一个分频器（用于给实时时钟RTC提供源时钟），一个可编程时钟输出，一个定时器，一个报警器，一个掉电检测器和一个400KHz I²C总线接口。

所有16个寄存器设计成可寻址的8位并行寄存器，但不是所有位都有用。前两个寄存器（内存地址00H，01H）用于控制寄存器和状态寄存器，内存地址02H~08H用于时钟计数器（秒~年计数器），地址09H~0CH用于报警寄存器（定义报警条件），地址0DH控制CLKOUT管脚的输出频率，地址0EH和0FH分别用于定时器控制寄存器和定时器寄存器。秒、分钟、小时、日、月、年、分钟报警、小时报警、日报警寄存器，编码格式为BCD，星期和星期报警寄存器不以BCD格式编码。

当一个RTC寄存器被读时，所有计数器的内容被锁存，因此，在传送条件下，可以禁止对时钟／日历芯片的错读。

商品特性

低工作电流：典型值为0.25μA （VDD = 3.0V，Tamb = 25°C时）
世纪标志
大工作电压范围：1.0~5.5V
低休眠电流；典型值为0.25μA (VOD = 3.0V, Tamb = 25°C)
400KHz的I²C总线接口（ΔVDD = 1.8~5.5V时）
可编程时钟输出频率为：32.768KHz，1024Hz，32Hz，1Hz
报警和定时器
掉电检测器
内部集成的振荡器电容
片内电源复位功能
I²C总线从地址：读，0A3H；写，0A2H
开漏中断引脚

应用领域

移动电话
便携仪器
传真机电池电源产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	I2C
	工作电压	1.8V~5.5V
	工作电流	250nA

	属性	参数值
	晶振	内置
	闹钟输出	有
	工作温度	-40℃~+85℃
	静态电流(Iq)	0.25uA
