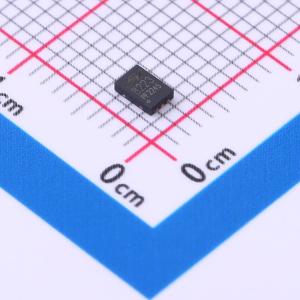

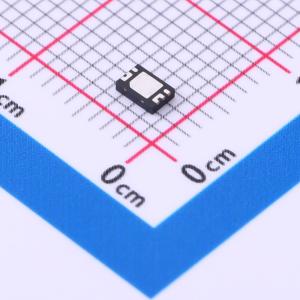

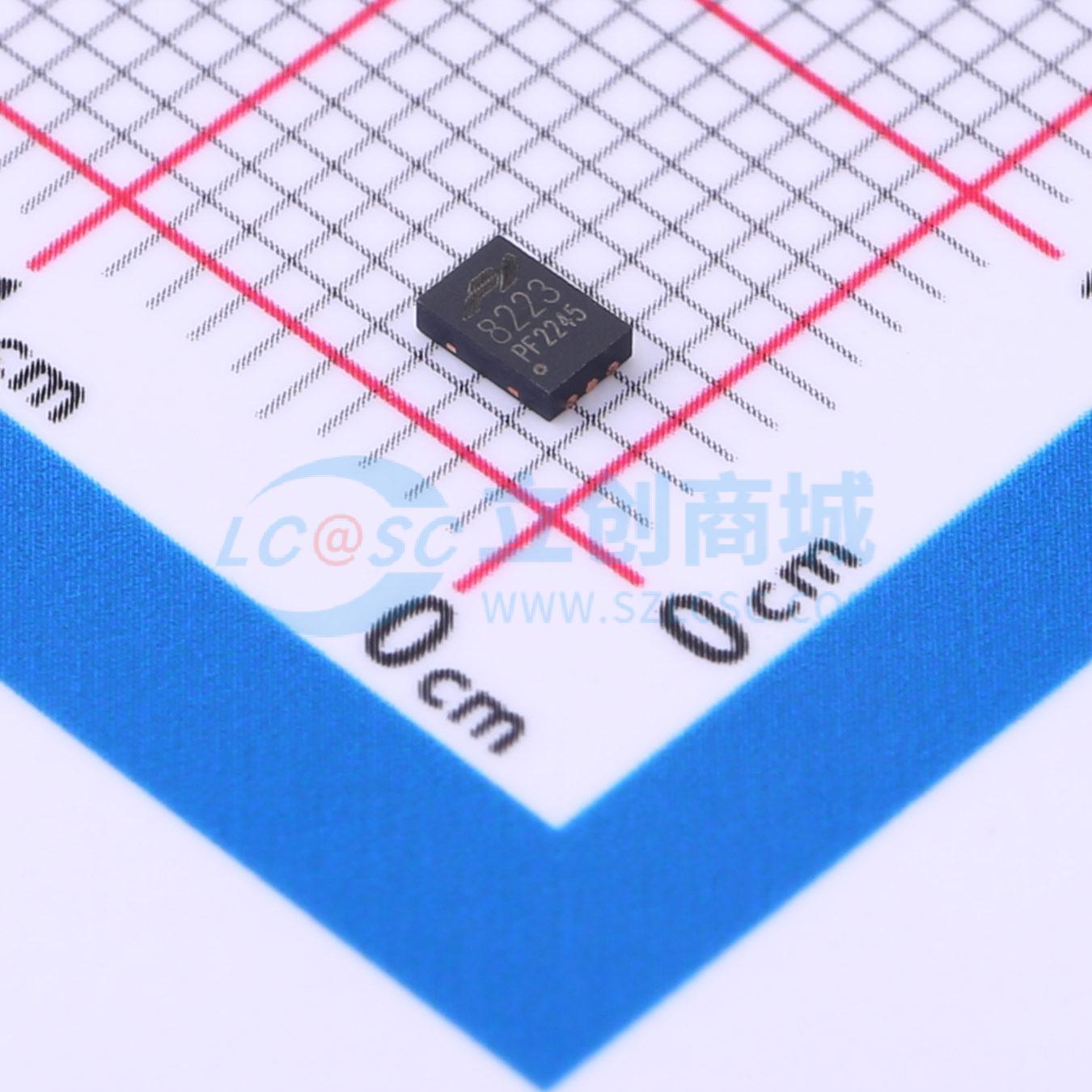

FH8223G2
单串高精度二合一锂电池保护芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 4.4V±25mV,2.7V±75mV,38mR内阻
- 品牌名称
- 鑫飞宏
- 商品型号
- FH8223G2
- 商品编号
- C5159059
- 商品封装
- DFN-6L(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 300mV~10V | |
| 最大充电电流 | 5A | |
| 充电饱和电压 | 4.4V | |
| 放电截止电压 | 2.7V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 700nA |
商品概述
FH8223G2系列电路是一款高精度的单节可充电锂电池的内置MOSFET保护电路，它集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。
正常状态下，FH8223G2的VDD端电压在过电压充电保护阈值（VOC）和过电压放电保护阈值（VOD）之间，且其VM检测端电压在充电器检测电压（VCHG）与过电流放电保护阈值（VEDI）之间，此时FH8223G2分别使内置N - MOS管M1和放电控制N - MOS管M2导通。这时，既可以使用充电器对电池充电，也可以通过负载使电池放电。
FH8223G2通过检测VDD或VM端电压（相对于VSS端）来进行过充/放电保护。当充/放电保护条件发生时，内置M1/M2由导通变为截止，从而充/放电过程停止。
FH8223G2对每种保护状态都有相应的恢复条件，当恢复条件满足以后，内置M1/M2由截止变为导通，从而进入正常状态。
FH8223G2对每种保护/恢复条件都设置了一定的延迟时间，只有在保护/恢复条件持续到相应的时间以后，才进行相应的保护/恢复。如果保护/恢复条件在相应的延迟时间以前消除，则不进入保护/恢复状态。
FH8223G2是DFN2X3 - 6L封装，内部集成RC、内置MOSFET，特别适合在空间有限的电池电源系统中使用。
商品特性
- 单节锂离子或锂聚合物电池的理想保护电路
- 高精度的过电压充电保护电压检测4.400V±25mV
- 高精度的过放保护电压检测
- 高精度过电流放电保护检测VEDI 0.15V±20mV
- 高精度过电流充电保护检测VECI - 0.15V±20mV
- 可选择多种型号的检测电压和延迟时间
- 可选择不同型号0V - 电池充电允许/禁止
- 带有自动恢复功能的低功耗模式
- 内部集成RC、内置MOSFET （需较少外围器件）
- 超小型化的DFN2X3 - 6L封装
- MOSFET: RDS(on)<50mΩ (VGS = 3.7V, ID = 1A)
应用领域
- 锂电池的充电、放电保护电路
- 电话机电池或其它锂电池高精度保护器
