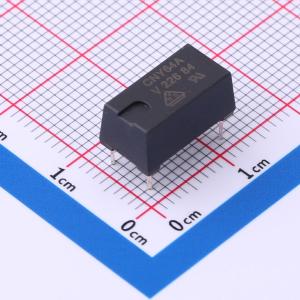

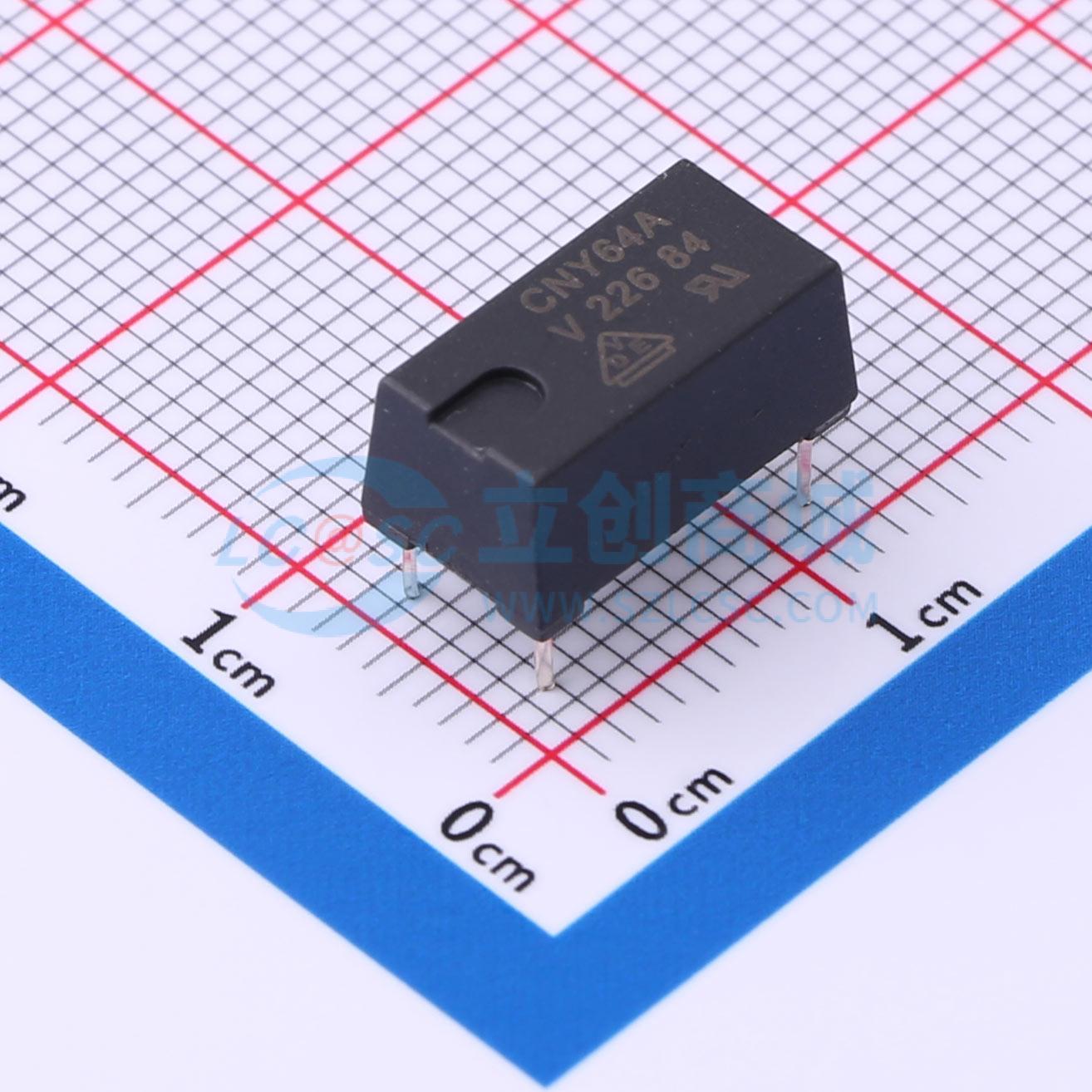

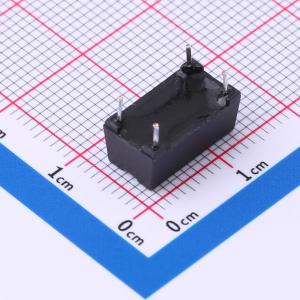

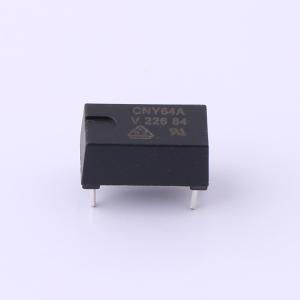

CNY64A
DC 8.2kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用4引脚塑料封装。单个组件彼此相对安装，输入和输出之间的距离大于3mm，以满足最高安全要求。
- 品牌名称
- VISHAY(威世)
- 商品型号
- CNY64A
- 商品编号
- C5158084
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 1.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 8.2kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 32V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 2.4us | |
| 下降时间 | 2.7us | |
| 工作温度 | -55℃~+85℃ | |
| 电流传输比(CTR)最小值 | 63% | |
| 电流传输比(CTR)最大值/饱和值 | 125% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 75mA |
商品概述
CNY64、CNY65和CNY66由一个光电晶体管和一个砷化镓红外发光二极管通过光耦合组成，采用4引脚塑料封装。 单个组件彼此相对安装，在输入和输出之间提供大于3 mm的间距，以满足最高安全要求。
商品特性
- 额定重复峰值电压（重复性）V_IORM = 1450 V_peak
- 绝缘厚度 ≥3 mm
- 根据VDE 0303 / IEC 60112相比漏电起痕指数的抗漏电电流能力：CTl ≥200
应用领域
- 根据安全等级II（加强绝缘）的防触电安全保护隔离电路
- 适用于电源电压 ≤300 V的I至IV类应用
- 适用于电源电压 ≤600 V的I至IV类应用
- 根据DIN EN 60747-5-5（VDE 0884-5），适用于电源电压 ≤1000 V的I至III类应用
- 开关模式电源
- 线路接收器
- 计算机外设接口
- 微处理器系统接口
