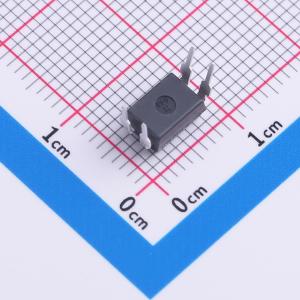

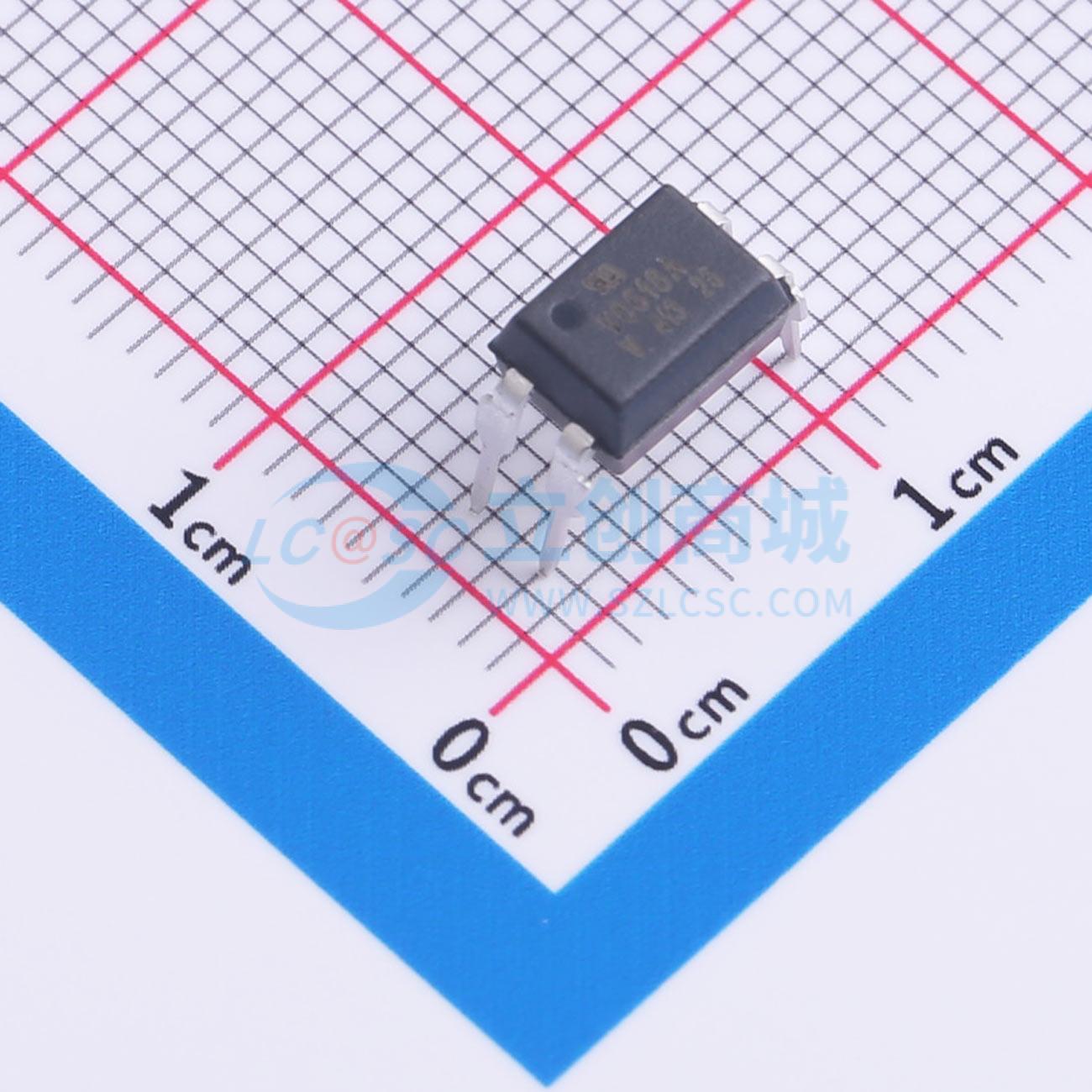

VO618A

DC 5.3kV

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 额定温度为110℃，具有高电流传输比、低耦合电容和高隔离电压。这些耦合器有一个GaAs红外二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并封装在一个4引脚DIP封装中。耦合装置用于两个电气隔离电路之间的信号传输。耦合器端部可堆叠，间距为2.54mm。选项6和8可实现大于8.0mm的爬电距离和电气间隙。此版本符合IEC 60950（DIN VDE 0805）标准，适用于高达400VRMS或直流的工作电压的加强绝缘。
品牌名称: VISHAY(威世)
商品型号: VO618A
商品编号: C5158086
商品封装: SMD-4P
包装方式: 编带
商品毛重: 0.66克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.1V
	输出电流	50mA
	隔离电压(Vrms)	5.3kV
	直流反向耐压(Vr)	6V
	负载电压	80V
	集射极饱和电压(VCE(sat))	250mV@1mA,0.25mA

	属性	参数值
	上升时间(tr)	3us
	下降时间	14us
	工作温度	-55℃~+110℃
	电流传输比(CTR)最小值	50%
	电流传输比(CTR)最大值/饱和值	600%
	总功耗(Pd)	200mW
	正向电流(If)	60mA
	功能特性	-

商品概述

额定温度为110℃的VO618A具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用GaAs红外二极管发射器，与硅平面光电晶体管探测器进行光耦合，并封装在4引脚DIP封装中。耦合装置用于两个电气隔离电路之间的信号传输。耦合器可末端堆叠，间距为2.54mm。选择6和8选项可实现大于8.0mm的爬电距离和电气间隙。此版本符合IEC 60950（DIN VDE 0805）标准，适用于最高400VRMS或直流的工作电压。规格可能会有所变化。

商品特性

工作温度范围为 -55℃至 +110℃
电流传输比（CTR）线性度良好，取决于正向电流
隔离测试电压为5300VRMS
集电极 - 发射极电压高，VCEO = 80V
饱和电压低
开关时间快
CTR退化小
温度稳定性好
耦合电容低
可末端堆叠，间距为0.100英寸（2.54mm）
共模干扰免疫力高
材料分类：有关合规定义，请参阅www.vishay.com/doc?99912
符合要求
无卤
环保（5 - 2008）

应用领域

交流适配器
开关电源
可编程逻辑控制器
工厂自动化
游戏机
