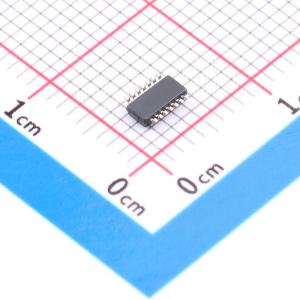

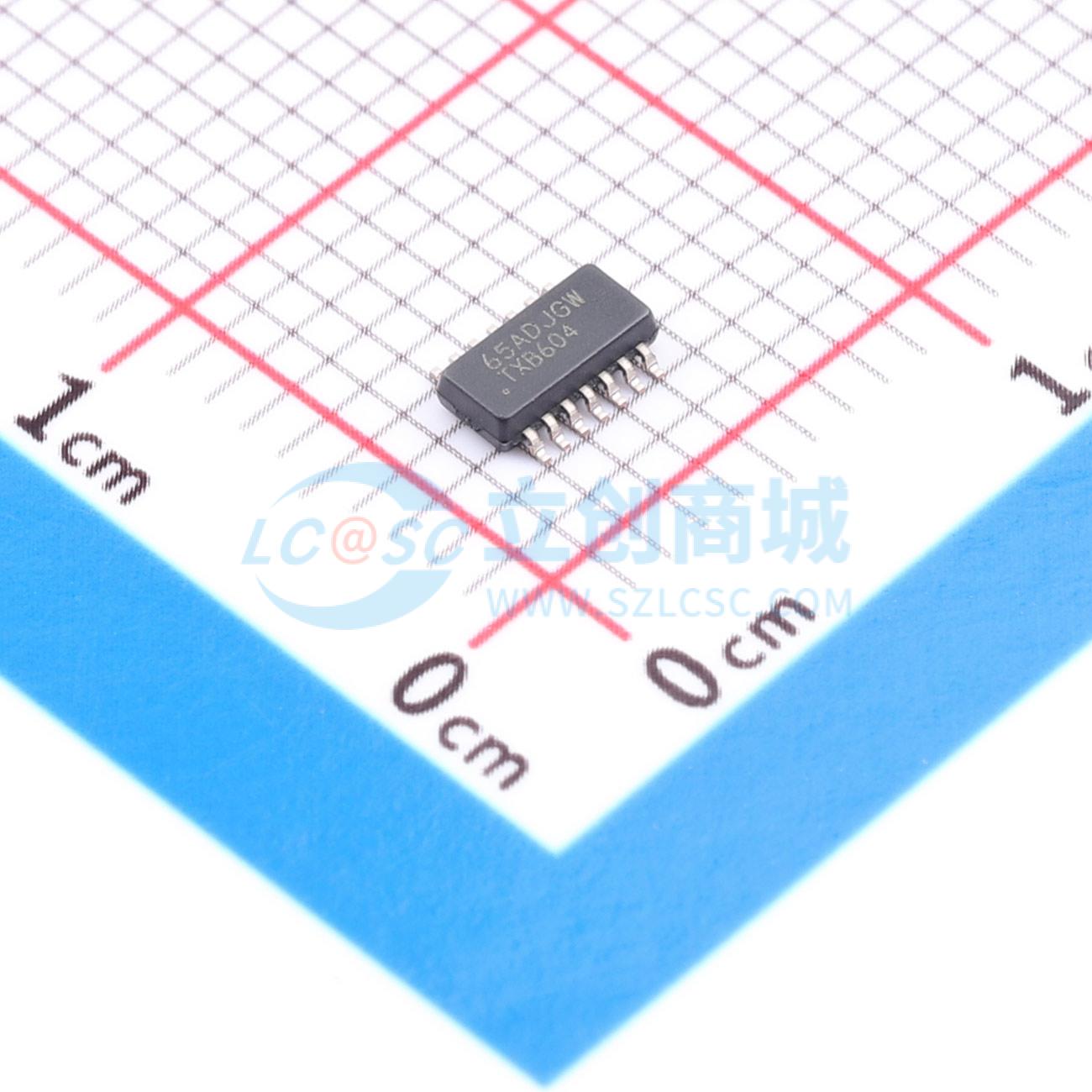

TXB0604DYYR

TXB0604 是一款 4 位同相自动双向转换器，此转换器使用两个独立的可配置电源轨。除了在长布线传输应用中提升信号之外，该电压转换器/线路转接驱动器还可用于纠正电压域不匹配问题。TXB0604 利用已获专利的设计，为内存密集型接口（例如 BMC 和闪存器件之间的四路 SPI）实现高数据吞吐量，而不会出现与过多输出寄生电容相关的信号完整性损失。A 端口旨在跟踪 VCCA，VCCA 电源电压为 0.9V 至 2V。B 端口旨在跟踪 VCCB，VCCB 电源电压为 1.65V 至 3.6V。当 OE 输入为低电平时，所有输出均处于高阻抗状态。为了确保在加电或断电期间处于高阻抗状态，OE 引脚必须通过下拉电阻器连接至 GND。驱动器的拉电流能力确定了电阻器的最小值。TXB0604 器件被设计成 OE 输入电路由 VCCA 供电。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

• A 端口的电压范围为 0.9V 至 2V，B 端口的电压范围为 1.65V 至 3.6V
• 最大数据速率:大于180Mbps（15pF 负载）；大于118Mbps（100pF 负载）
• 支持 QSPI、OSPI、eSPI 等高速接口
• 无需方向控制信号
• VCC 隔离特性:如果任何一个 VCC 输入接地(GND)，所有输出均处于高阻抗状态
• 施密特触发输入可实现慢速或高噪声输入
• 以 VCCA 为基准的输出使能 (OE) 输入电路
• 支持局部关断模式运行
• 闩锁效应性能超过 100mA，符合 JESD 78 II 类规范的要求
• ESD 保护性能超过 JESD 22 规范要求
• A端口:2000V 人体放电模型 (A114-B)；1000V 充电器件模型 (C101)
• B端口:2000V 人体放电模型 (A114-B)；1000V 充电器件模型 (C101)

• 数据中心和企业级计算
• 台式机
• 个人电子产品
