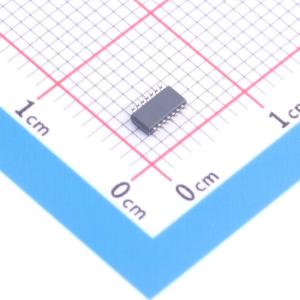

TXB0604PWR

TXB0604是一款4位同相自动双向电平转换器，采用两个独立的可配置电源轨。该电压转换器/线路再驱动器可用于解决电压域不匹配问题，还可用于长电缆传输应用中的信号增强。TXB0604利用专利设计，为BMC和Flash器件之间的Quad-SPI等存储密集型接口实现高数据吞吐量，不会出现与过大输出寄生电容相关的信号完整性损失。A端口设计为跟踪VCCA，VCCA支持0.9V至2V的任何电源电压。B端口设计为跟踪VCCB，VCCB支持1.65V至3.6V的任何电源电压。当OE输入为低电平时，所有输出都置于高阻态。为确保上电或断电期间保持高阻态，OE必须通过下拉电阻接地，驱动器的电流输出能力决定电阻的最小值。TXB0604器件的OE输入电路由VCCA供电。所有可用封装，请见规格书末尾的可订购增编。

• A端口支持0.9V至2V电源，B端口支持1.65V至3.6V电源
• 最大数据速率:大于180Mbps（15pF负载）；大于118Mbps（100pF负载）
• 支持QSPI、OSPI、eSPI等高速接口
• 无需方向控制信号
• 具备VCC隔离特性:若任一VCC输入接地，所有输出都处于高阻态
• 施密特触发输入可适配缓慢或带噪声的输入
• 输出使能(OE)输入电路参考VCCA
• I OFF支持部分掉电模式工作
• 闩锁性能超过JESD 78 II类规范的100mA要求
• ESD防护超过JESD 22要求
• A端口满足2000V人体模型(A114-B)、1000V充电器件模型(C101)要求
• B端口满足2000V人体模型(A114-B)、1000V充电器件模型(C101)要求

• 数据中心与企业计算
• 台式电脑
• 个人电子设备
