温馨提醒：图片仅供参考，商品以实物为准
BK7258QN6854

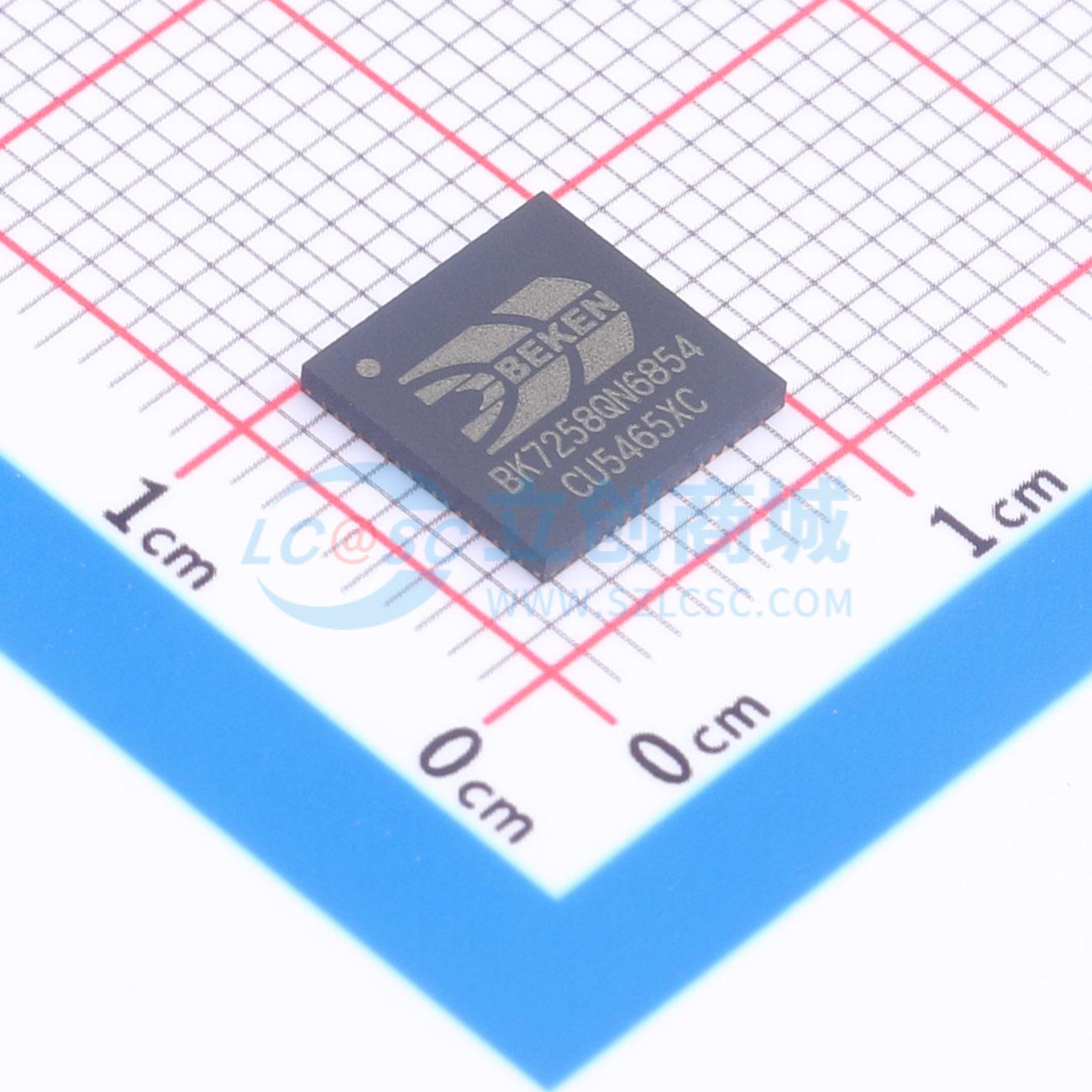

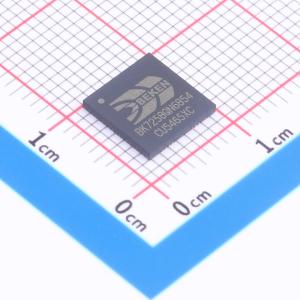

BK7258 Wi-Fi多媒体芯片（4MB PSRAM）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- BK7258 4M Flash+4M Psram版本，支持RGB888驱屏接口。主要应用于可视门锁等应用场景。
- 品牌名称
- BEKEN(博通集成)
- 商品型号
- BK7258QN6854
- 商品编号
- C54570469
- 商品封装

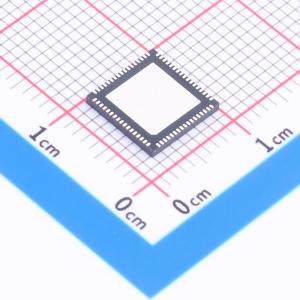

- QFN-68(8x8)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.402GHz~2.48GHz | |
| 接口类型 | ADC；PWM；GPIO；I2S；UART；I2C；SPI；SDIO；IrDA；USB | |
| 工作电压 | 2.5V~4.35V | |
| 应用领域 | 蓝牙；WiFi | |
| 输出功率 | 20dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 2Mbps | |
| 灵敏度 | -98dBm | |
| 接收电流 | 12mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品特性
- 符合IEEE 802.11b/g/n/ax 1x1标准
- 支持2.4 GHz频段的20 MHz/40 MHz信道带宽
- 支持802.11ax，在20 MHz和40 MHz信道上最高支持MCS9
- 支持MCS 32 HT重复模式
- 支持天线分集以对抗多径衰落并改善接收性能
- 支持双载波调制(DCM)，以提高信号可靠性和覆盖范围
- 支持基于信道状态信息(CSI)的Wi-Fi感知
- 支持802.11mc精确室内定位
- 支持下行多用户多输入多输出(DL MU-MIMO)
- 支持正交频分多址(OFDMA)
- 支持目标唤醒时间(TWT)
- 支持发射和接收低密度奇偶校验(LDPC)以扩展通信距离
- 支持WPA™/WPA2™/WPA3™-Personal以增强安全性
- 支持站点(STA)、软接入点(SoftAP)和Wi-Fi直连(P2P)模式
- 支持软接入点与站点并发模式
- 集成蓝牙/Wi-Fi共存(PTA)功能
- 发射功率最高约20 dBm
- 接收灵敏度-98 dBm
- 符合双模蓝牙5.4标准
- (仅BK7258QN88617和BK7258QN6868)配备专用低功耗蓝牙收发器
- 支持基本速率(BR)、增强数据速率(EDR) 2 Mbps和3 Mbps、低功耗(LE) 1 Mbps、2 Mbps以及长距离(125 kbps和500 kbps)
- 支持的蓝牙低功耗特性：LE Audio、到达角(AoA)和出发角(AoD)测向、2 Mbps、广播扩展和长距离通信
- 支持最多16根天线的天线阵列，用于精确定位
- Arm®v8-M STAR-MC1微控制器，主频最高480 MHz
- 双精度浮点单元(FPU)
- 16 KB指令紧耦合存储器(ITCM) + 16 KB数据紧耦合存储器(DTCM)
- 嵌入式TrustZone®安全技术
- 支持单指令多数据(SIMD)的数字信号处理(DSP)指令
- 性能达3.84 CoreMark®/MHz
- 支持UART闪存下载
- 支持串行线调试(SWD)接口
- 闪存(就地执行)：系统级封装(SiP)闪存最高8 MB，外部闪存最高16 MB
- SiP伪静态随机存储器(PSRAM)：最高16 MB
- 闪存/PSRAM扩展：通过四线串行外设接口(QSPI)最高支持4 GB
- 640 KB共享静态随机存储器(SRAM)
- 64 KB只读存储器(ROM)
- 电子熔丝(eFuse)
- 外部振荡器：26 MHz晶体振荡器(XTALH)、32 kHz晶体振荡器(XTALL)
- 内部振荡器：26–360 MHz数控振荡器(DCO)、32 kHz环形振荡器(ROSC)
- 320 MHz/480 MHz锁相环(DPLL)
- 音频锁相环(APLL)
- 2.5至4.35 V电池电压(VBAT)供电
- 片上上电复位(POR)和欠压检测器(BOD)
- 嵌入式降压(DC-DC)转换器和低压差线性稳压器(LDO)
- 低功耗：Wi-Fi活动模式接收电流17.5 mA；蓝牙LE活动模式接收电流12 mA (仅BK7258QN88617和BK7258QN6868)；蓝牙LE活动模式发射电流19 mA (仅BK7258QN88617和BK7258QN6868)；睡眠模式电流43 μA；深度睡眠模式电流16 μA；关机模式电流2.5 μA
- 通用输入输出(GPIO)数量：QFN88封装为56个，BK7258QN6854 QFN68封装为46个，BK7258QN6855 QFN68封装为40个，BK7258QN6868 QFN68封装为38个
- 2个串行外设接口(SPI)
- 2个四线串行外设接口(QSPI)
- 3个通用异步收发器(UART)，其中1个支持硬件流控制和闪存下载
- 1个智能卡控制器(SC)
- 1个安全数字输入输出(SDIO)接口
- 2个内部集成电路(I2C)接口
- 1个高速USB2.0 (HS)控制器
- 1个支持CAN灵活数据速率(CAN FD)的控制器局域网(CAN)控制器
- 1个本地互联网络(LIN)控制器(LIN)
- 2个通用直接内存访问(GDMA)控制器，每个具有8个通道
- 1个二维直接内存访问(DMA2D)控制器
- 1个旋转模块(ROTT)
- 2个缩放模块(SCALE)
- 1个显示控制器(DISPLAY)，支持RGB和8080接口
- 1个段码液晶显示器(SLCD)控制器，最多支持8×28段
- 1个JPEG硬件编码器
- 1个JPEG硬件解码器
