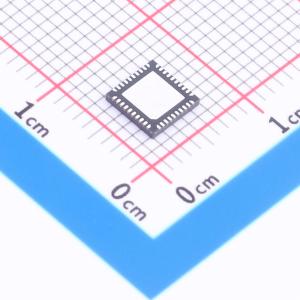

温馨提醒：图片仅供参考，商品以实物为准
BK7236QH4150
BK7236N低功耗Wi-Fi Controller
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超低功耗，SDIO/USB Wi-Fi Controller
- 品牌名称
- BEKEN(博通集成)
- 商品型号
- BK7236QH4150
- 商品编号
- C54570474
- 商品封装
- QFN-40(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 接口类型 | ADC；PWM；GPIO；UART；I2C；SPI；SDIO；USB | |
| 工作电压 | 2V~4.35V | |
| 应用领域 | 蓝牙；WiFi | |
| 输出功率 | 21dBm | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 灵敏度 | -98dBm | |
| 接收电流 | 12mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+105℃ | |
| 类型 | 收发器 |
商品概述
BK7236是一款高度集成的无线微控制器，支持Wi-Fi 6（IEEE 802.11ax）和蓝牙低功耗5.4。它采用主频高达320 MHz的Arm®v8-M STAR-MC1内核，集成了双精度浮点单元、DSP指令和TrustZone®技术。该芯片提供丰富的存储选项，包括最大8 MB的片上闪存、最大16 MB的SiP PSRAM、640 KB共享SRAM以及64 KB ROM。其集成的物联网平台安全套件提供安全启动、安全调试、安全连接、固件空中升级、配置管理、可信执行环境和包含多种加密算法的信任引擎。电源管理支持2.0至4.35 V的宽输入电压范围，并集成了降压转换器和LDO，实现了低至16 μA的深度睡眠功耗。外设接口丰富，包括多个GPIO、SPI、QSPI、UART、智能卡控制器、SDIO、I2C、高速USB 2.0、LIN控制器、通用DMA、DMA2D、旋转与缩放模块、段式LCD控制器、JPEG编解码器、CMOS图像传感器接口、H.264编码器、以太网MAC、PWM、I2S、音频子系统、辅助ADC、定时器、看门狗、实时时钟、IrDA、温度传感器和触摸传感器。
商品特性
- 支持IEEE 802.11b/g/n/ax 1x1，2.4 GHz频段支持20 MHz和40 MHz信道带宽
- 支持下行多用户多输入多输出、正交频分多址和目标唤醒时间
- 支持发射和接收低密度奇偶校验码以扩展通信范围
- 支持WPA/WPA2/WPA3个人版安全协议
- 支持站点和软接入点模式，并支持两者并发运行
- 集成蓝牙与Wi-Fi共存机制
- 发射功率高达+21 dBm，接收灵敏度为-98 dBm
- 支持蓝牙低功耗5.4，具备1 Mbps、2 Mbps及远距离模式
- 支持蓝牙低功耗音频、到达角与出发角测向、广播扩展等功能
- 支持最多16个天线的阵列以实现精确定位
- 采用主频高达320 MHz的Arm®v8-M STAR-MC1微控制器内核
- 集成双精度浮点单元、16 KB指令紧耦合内存和16 KB数据紧耦合内存
- 支持DSP指令和单指令多数据操作
- 性能达到3.84 CoreMark/MHz
- 支持UART闪存下载和串行线调试接口
- 支持最大8 MB的片上闪存和最大16 MB的外部闪存
- 集成最大16 MB的SiP PSRAM
- 提供640 KB共享SRAM、64 KB ROM和eFuse
- 集成物联网平台安全套件，提供安全启动、安全调试、安全连接、固件空中升级和配置管理
- 提供可信执行环境和信任引擎
- 信任引擎支持AES、SM4、SHA、SM3、RSA、ECC、SM2等多种加密算法及密钥管理
- 支持外部26 MHz和32 kHz晶体振荡器
- 集成内部26~360 MHz数控振荡器和32 kHz环形振荡器
- 提供320 MHz/480 MHz锁相环和音频锁相环
- 工作电压范围2.0至4.35 V
- 集成上电复位和欠压检测器
- 集成降压转换器和低压差线性稳压器
- Wi-Fi激活接收模式电流17.5 mA
- 蓝牙低功耗激活接收模式电流12 mA，激活发射模式电流19 mA
- 睡眠模式电流43 μA，深度睡眠模式电流16 μA，关断模式电流2.5 μA
- 提供最多41个通用输入输出引脚
- 集成2个SPI接口、1个QSPI接口、3个UART接口
- 集成1个智能卡控制器、1个SDIO接口、2个I2C接口
- 集成1个高速USB 2.0主机/设备控制器、1个LIN控制器
- 集成2个通用DMA控制器、1个DMA2D控制器
- 集成旋转模块、缩放模块、段式LCD控制器
- 集成JPEG编解码器、CMOS图像传感器接口、H.264编码器
- 集成以太网MAC接口、多个PWM组、2个I2S接口
- 集成四段数字均衡器、音频模数/数模转换器、麦克风输入放大器与偏置发生器、音频放大器、数字麦克风接口
- 集成辅助ADC、定时器组、看门狗定时器、实时计数器、IrDA接口、温度传感器、触摸传感器
