33F217350

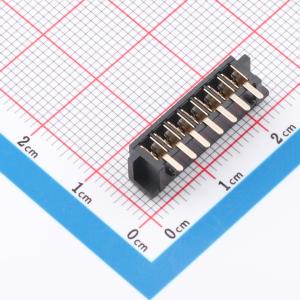

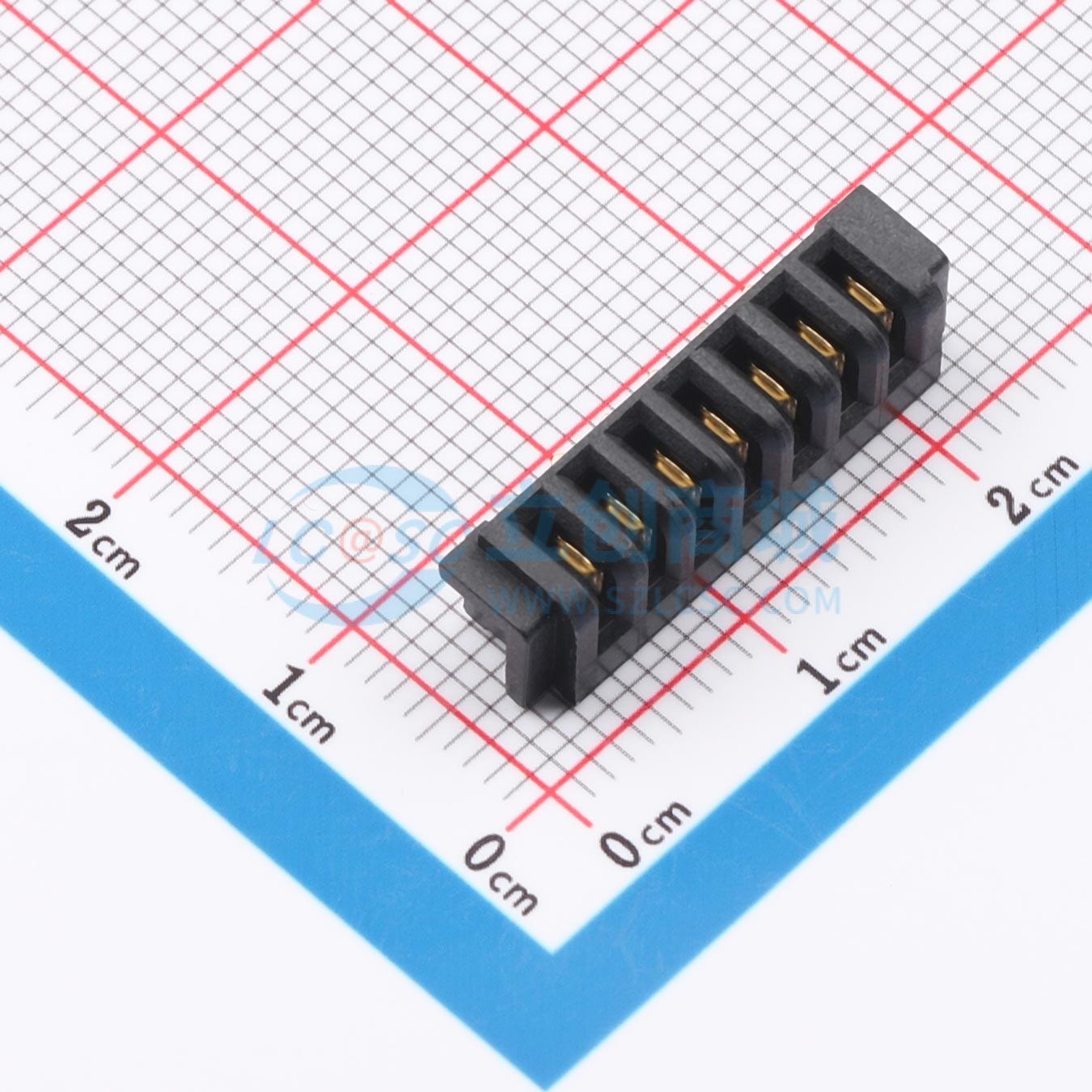

2.5间距刀片式电池连接器母座插件H5.52-7PIN
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.5间距刀片式电池连接器母座插件H5.52-7PIN
- 品牌名称
- SAMZO(三佐)
- 商品型号
- 33F217350
- 商品编号
- C54570521
- 商品封装
- 弯插,P=2.5mm
- 包装方式
- 袋装
- 商品毛重
- 0.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 刀片/弹片接触电池连接器 | |
| 接触类型 | 刀片接触型(母) | |
| 间距 | 2.5mm | |
| 总PIN数 | 7P | |
| 安装方式 | 弯插 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 10A | |
| 额定电压 | 30V | |
| 触头材质 | 铜合金 | |
| 触头镀层 | 金 | |
| 工作温度 | -40℃~+105℃ |
商品概述
- 系列：33：2.5间距系列
- 弹簧触点间距：F - 2.5mm
- 固定方式：2 - 水平插入式
- 产品高度：1 - H5.52mm
- 引脚数量：3 - 3针/8 - 9针/...0 - 10针/1 - 11针
- 主体材料：3 - PA9T
- 弹簧触点材料：5 - 铜合金
- 模具代码：0 - 常规
- 推荐的印刷电路板布局：布局公差 = ±0.05mm
- 材料：外壳为PA9T，符合UL 94V - 0标准；端子为铜合金
- 表面处理：端子镀镍至少50微英寸，整体在接触区域镀金，焊接区域镀锡
- 产品规格：额定电流为每触点最大10A；额定电压为30VAC；耐压为500VAC；绝缘电阻最小为1000MΩ；接触电阻最大为30mΩ；工作温度为 - 40°C ~ 105°C
