33F414350

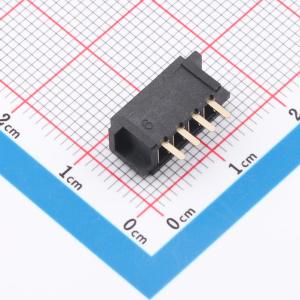

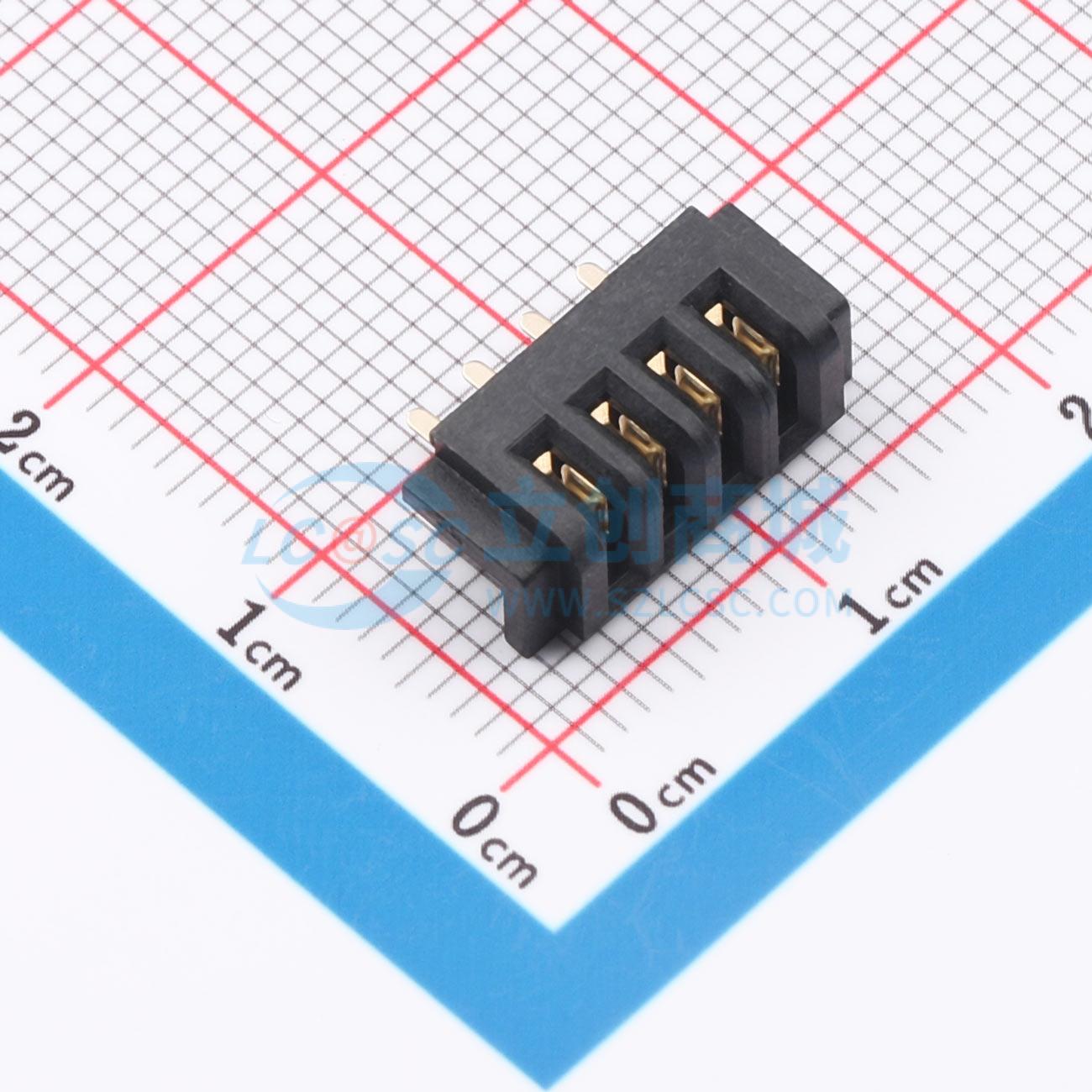

2.5间距刀片式电池连接器母座插件H5.52-4PIN
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.5间距刀片式电池连接器母座插件H5.52-4PIN
- 品牌名称
- SAMZO(三佐)
- 商品型号
- 33F414350
- 商品编号
- C54570527
- 商品封装
- 弯插,P=2.5mm
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品特性
- 推荐的PCB布局，布局公差为±0.05mm
- A系列：33，2.5间距系列
- 弹簧触点间距：F - 2.5mm
- 固定方式：4 - 水平安装
- 产品高度：1 - H5.52mm
- 引脚编号：2 - 2P/3 - 3P/8 - 9P/...0 - 10P/1 - 11P
- 主体材料：3 - PA9T
- 弹簧触点材料：5 - 铜合金
- 模具代码：0 - 常规
- 端子材料：铜合金
- 端子表面处理：镍50微英寸最小底层电镀，接触区域整体镀金，焊接区域镀锡
- 额定电流：每触点最大7A
- 额定电压：250V
- 介电耐压：500VAC
- 绝缘电阻：最小1000MΩ
- 接触电阻：最大30mΩ
- 工作温度：-40°C ~ 105°C
