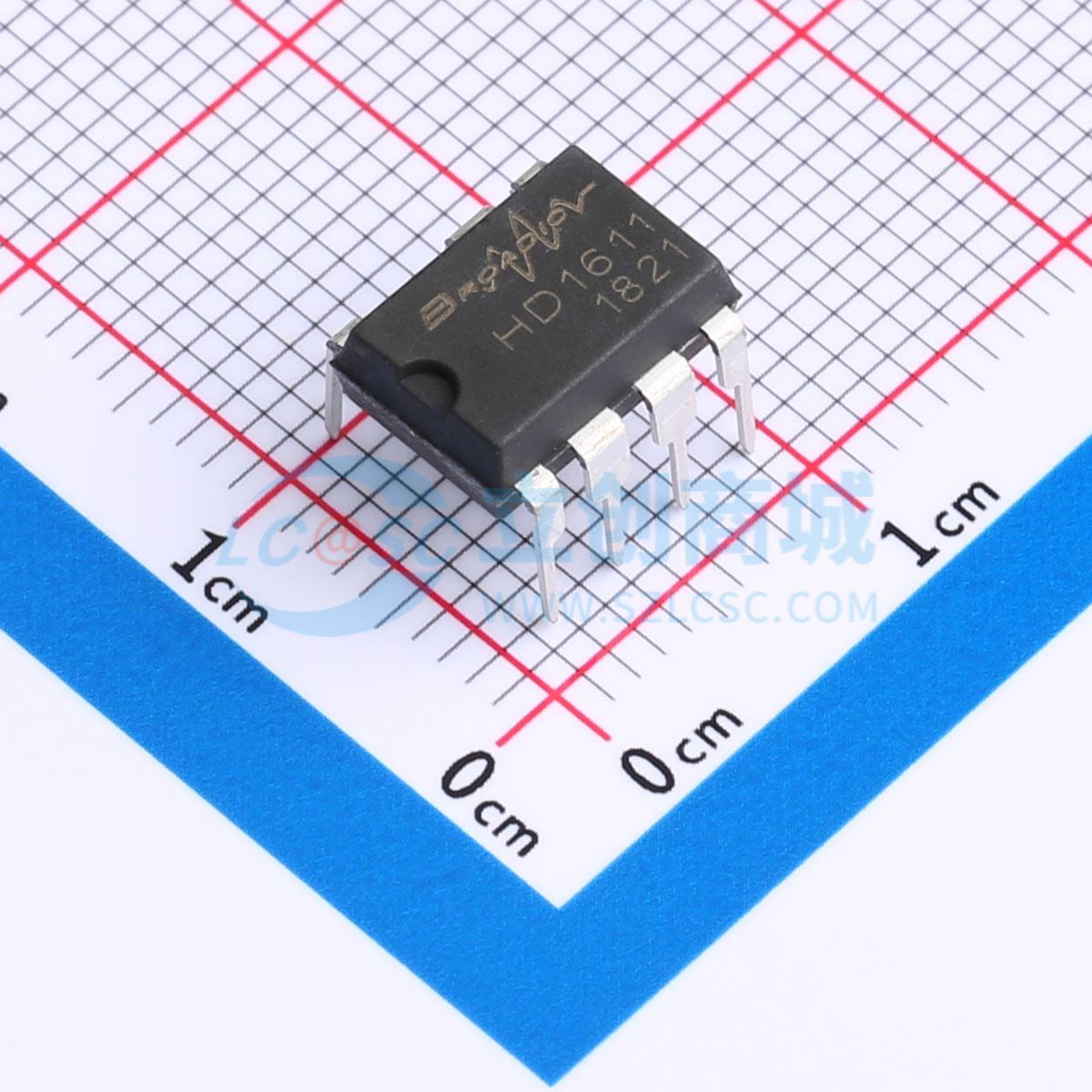

温馨提醒：图片仅供参考，商品以实物为准

HD1611

精确CV/CC初级侧控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HD1611 通过初级侧电压及电流采样技术，无需光耦和二次侧控制电路，简化 CV/CC 模式开关电源设计。并具有精确的输出电压和电流调节。HD1611 多种运行模式可实现 75mW 的待机功耗、高效率和无噪声。
品牌名称: Broadic(展恒电子)
商品型号: HD1611
商品编号: C5156945
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.7克(g)

商品参数

	属性	参数值
	晶体管耐压	900V
	拓扑结构	-
	特性	恒流模式(CC)；过热保护(OTP)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)
	工作温度	-40℃~+105℃
	工作模式	QR
	反馈方式	原边反馈

商品概述

HD1611 通过初级侧电压及电流采样技术，无需光耦和二次侧控制电路，简化 CV/CC 模式开关电源设计。并具有精确的输出电压和电流调节。HD1611 多种运行模式可实现 75mW 的待机功耗、高效率和无噪声。频率抖动技术可大大降低 EMI 滤波器成本。采用 DIP-7 封装的 HD1611 可精确调节 CV/CC，具有成本低，可靠性高等特点。同时提供丰富的保护功能：包括逐周期峰值电流限制，VCC 欠压锁定(UVLO)，过压保护(OVP)和钳位。当出现异常时，控制器持续尝试软重启，直到故障条件消除。HD1611 提供 DIP-7 封装，内置耐压高达 980V 的 MOSFET，保证产品在恶劣供电环境下可靠运行。

商品特性

CV/CC 调节误差 ±5%
无需光耦和所有次级 CV/CC 控制电路
准谐振工作模式
内置线路补偿，用于更精确的 CC 调节
内置前沿消隐(LEB)
逐周期电流限制
具有迟滞的 VCC 欠压锁定（UVLO）
内置短路保护和输出过压保护
内置过温保护
输出功率可达 15W

应用领域

工业仪表：单相电能表/三相电能表
户外监控/保护设备
高输入电压的 AC-DC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	-
	工作电压	40V
	开关频率	-
	输出电流	-
	耗散功率(Pd)	15W
	最大占空比	50%
