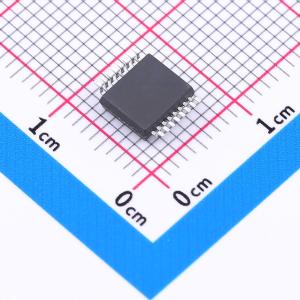

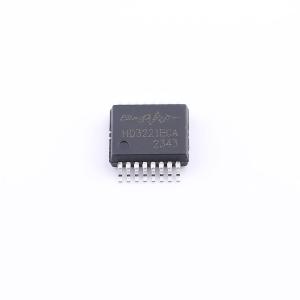

温馨提醒：图片仅供参考，商品以实物为准

HD3221ECA

HD3221E系列RS232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HD3221E系列是采用3V供电的满足EIA/TIA-232协议的接口芯片，符合低功耗要求。内部包括两个驱动器、两个接收器和专用的开关电容稳压转换器。
品牌名称: Broadic(展恒电子)
商品型号: HD3221ECA
商品编号: C5156946
商品封装: SSOP-16
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

HD32xxE 系列是采用3V供电的满足EIA/TIA - 232和CCITT V.28/V.24通信要求的接口芯片，符合低功耗要求。内部包括两个驱动器、两个接收器和专用的开关电容稳压转换器。HD3220具有一个驱动器和一个接收器。这些器件能够在3V至5.5V电源条件下工作，保证数据传输速率为250kbit/s，所有RS232 I/O引脚的静电放电(ESD)保护均超过EN61000 - 4 - 2标准下的±15kV空气放电和±8kV接触放电。HD3221E和HD3223E具有XPWRSAVE (专利技术)专有功能，当RS - 232电缆从主机接口断开或连接的外围设备关闭时，XPWRSAVE可自动关闭芯片内部的稳压转换器和驱动器电路。

商品特性

HD32xxE在3.3V或5V供电时，满足EIA/TIA - 232F和CCITT V.28/V.24协议的通信要求
低静态工作电流: 典型值0.5mA，最大值1mA
低关断电流: 典型值1uA，最大值10uA
保证250kbps数据传输速率
专用开关电容电压转换器
专用XPWRSAVE自动待机节能
RS - 232 I/O的ESD防护±15kV Human Body Model (HBM)
±15kV EN61000 - 4 - 2 Air Gap Discharge
±8kV EN61000 - 4 - 2 Contact Discharge

应用领域

电池供电设备和手持设备
笔记本和掌上电脑
蜂窝电话数据线缆
终端适配器和POS终端
调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	数据速率	250Kbps

	属性	参数值
	工作电压	3.3V；5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	0.5mA
