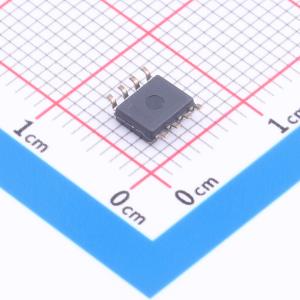

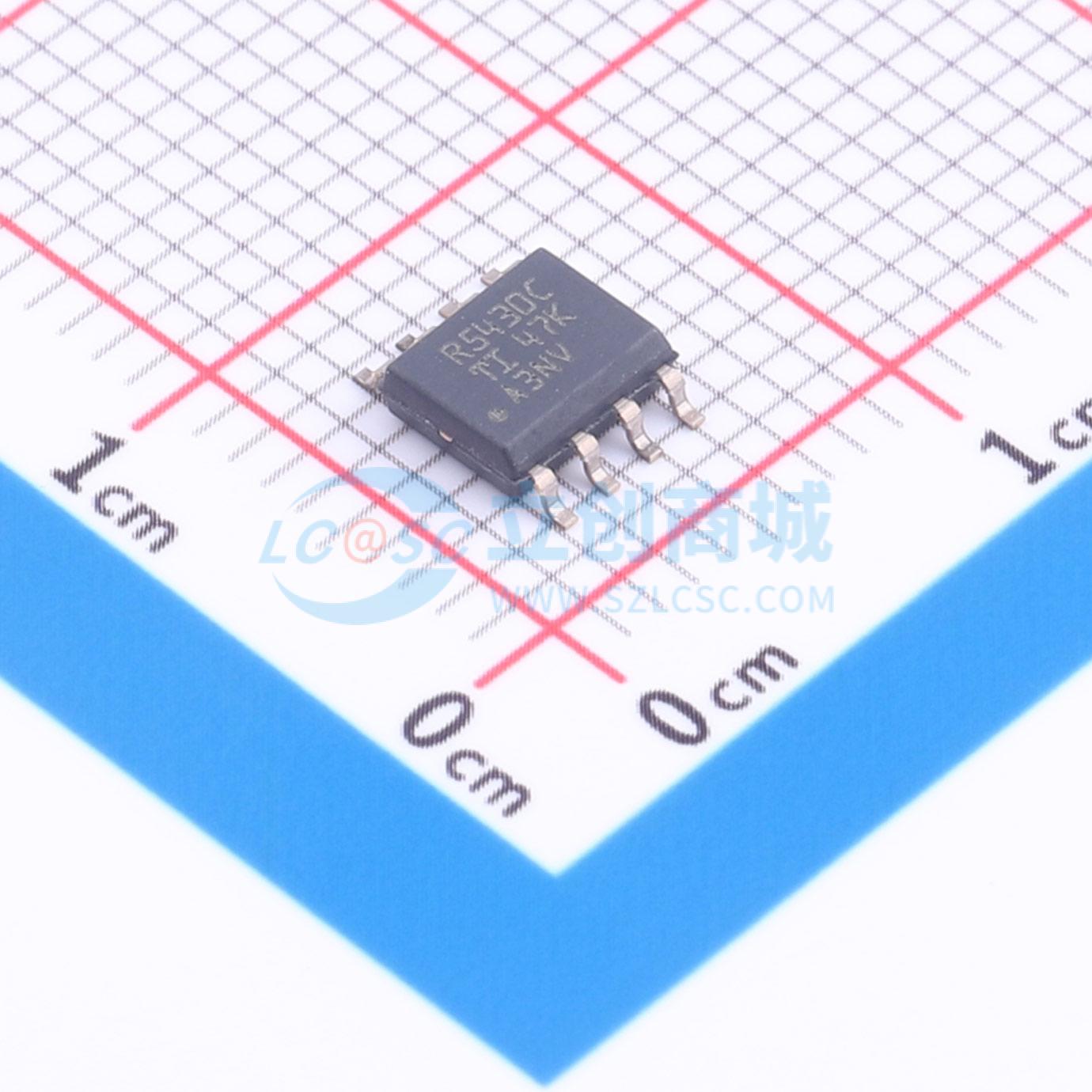

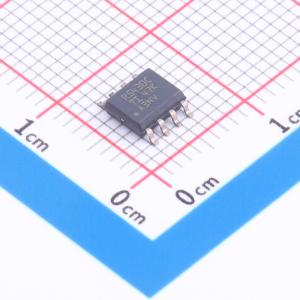

REF54300CDR

REF54 是一系列高精度、低漂移、低电流消耗的串联电压基准器件。REF54 系列提供低温漂系数(0.8ppm/°C) 、低噪声 (0.11ppmp-p) 和高精度(±0.02%)，同时消耗 380μA 电流。REF54 具有低长期漂移（3ppm LCCC；25ppm SOIC）以及出色的负载和线路调整率，有助于满足高精度应用的严格性能要求。该器件系列设计为 ADS8900B、ADS127L11、ADS1285 和 DAC11001B 等高分辨率数据转换器的配套器件。REF54 能够支持 18V 的宽电源电压范围。REF54 器件支持高达 10mA 的负载电流。REF54 适用于两个温度范围，C 级适用于 0°C 至 70°C，Q 级适用于 -40°C 至 +125°C。宽广的温度范围使其能够适用于各种工业应用。

• 低温漂系数:0.8ppm/°C 最大值（C 级，0°C 至 70°C）
• 1.5ppm/°C 最大值（Q 级，-40°C 至 125°C）
• 低噪声（0.1Hz 至 10Hz）:0.11ppmp-p，CNR = 100μF
• 0.45ppmp-p，CNR = 开路
• 高精度:±0.02%（最大值）
• 低静态电流:380μA（最大值）
• 低长期稳定性（1000 小时）:25ppm，SOIC
• 低长期稳定性（1000 小时）:3ppm 陶瓷电容器
• 高达 18V 的宽输入电压
• 输出电流:±10mA
• 电压选项:2.5V、3V、4.096V、4.5V、5V
• 与 1μF 至 100μF 输出的低 ESR 电容器搭配使用时可保持稳定
• 高 PSRR:1kHz 时为 100dB
• 工作温度范围:-40°C 至 +125°C

• 半导体测试设备
• 精密数据采集系统
• 精密称重秤
• 超声波扫描仪
• X 射线系统
• 工业仪表
• PLC 模拟 I/O 模块
• 现场发送器
• 电源监控
• 电池管理系统
