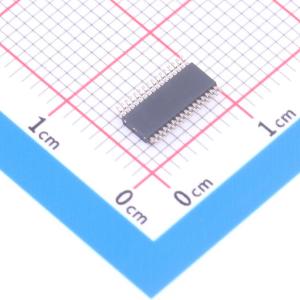

TXE8124DGSR

TXE8124器件为四线串行外设接口（SPI）协议提供通用并行输入输出（I/O）扩展，设计用于1.65V至5.5V的VCC工作电压。TXE8124同时支持标准点对点通信以及多器件菊花链连接。该器件在3.3V至5.5V电压下支持10MHz SPI时钟，在1.65V至5.5V电压下支持5MHz SPI时钟。TXE8124这类I/O扩展器设计用于当开关、传感器、按钮、LED和风扇需要额外I/O时使用。TXE8124器件拥有3个I/O端口，每个端口8个IO，内置额外功能以提升I/O在速度、功耗和灵活性方面的性能。这些功能包括每个I/O可编程配置为开漏或推挽输出、可编程上拉和下拉电阻、总线保持锁存输入、可屏蔽中断、中断状态寄存器、毛刺滤波器以及由FAIL-SAFE引脚使能的故障安全寄存器模式。

• 工作电源电压范围为1.65V至5.5V
• 典型待机电流消耗为2.3µA
• SPI SCLK频率:3.3V至5.5V下支持10MHz，1.65V至5.5V下支持5MHz
• 支持SPI菊花链
• 支持SPI突发模式读写
• 支持多端口SPI命令同时配置多个端口
• 输入端口引脚支持IOFF
• 带低电平有效复位输入（RESET）
• 带开漏低电平有效中断输出（INT）
• 每个I/O均提供中断掩码和状态
• 每个端口均提供中断状态
• 内置故障安全I/O功能
• 支持每个I/O单独配置
• 可配置输入和输出功能
• 可配置极性反转
• 可选择输出推挽或开漏
• 可选择集成上拉或下拉电阻
• 支持总线保持功能，维持上一个I/O状态
• 可选择是否使能毛刺滤波器
• 锁存输出具有10mA驱动能力，可直接驱动LED
• 闩锁性能超过100mA，符合JESD 78 II类标准
• ESD保护超过JESD 22标准要求
• 人体模型（A114-A）可承受2000V ESD
• 带电器件模型（C101）可承受1000V ESD

• 工业运输
• 工业自动化
• 测试与测量
• 工厂自动化与控制
• 医疗保健
• 服务器
• 路由器（电信交换设备）
• 处理器GPIO资源受限的产品
