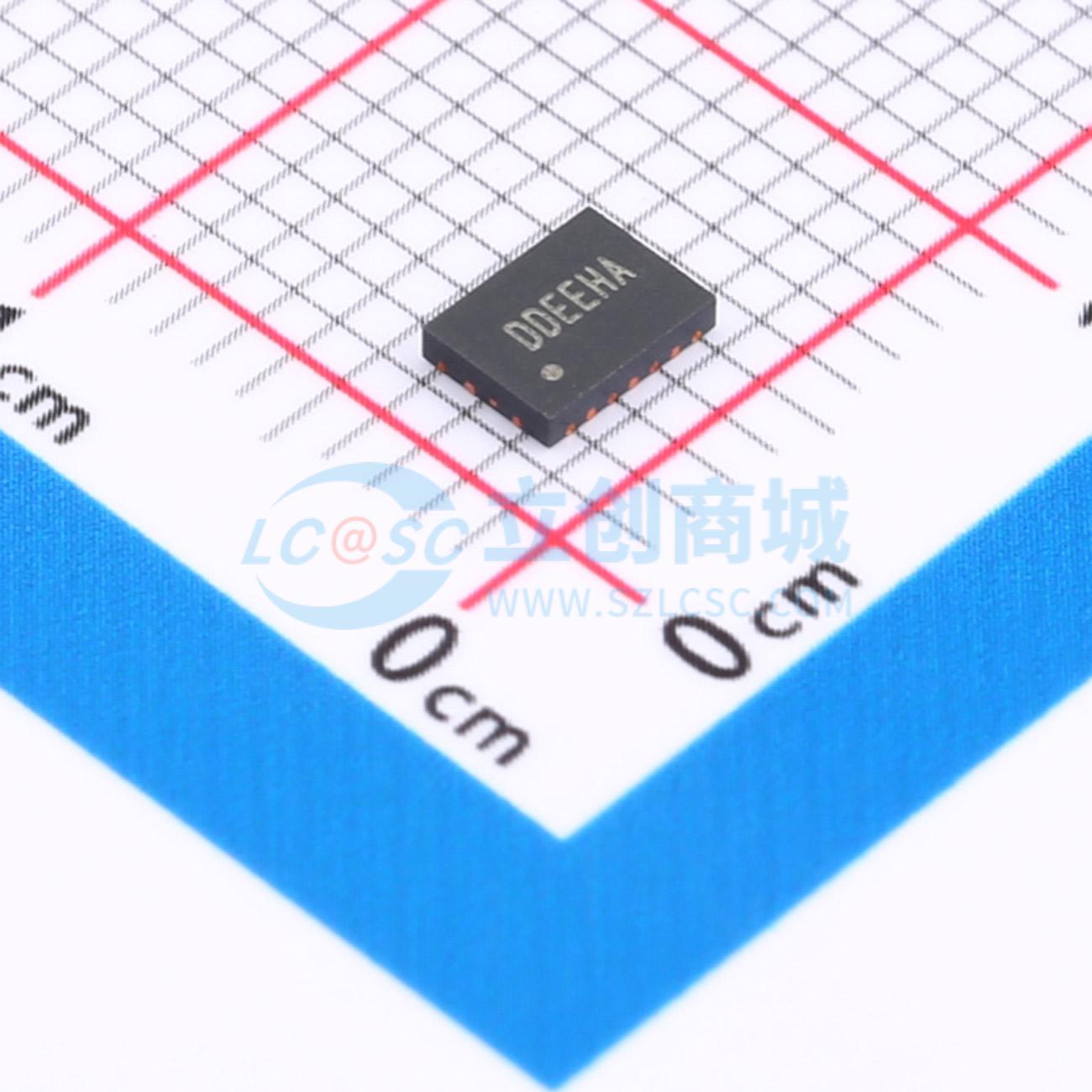

SQ29020VDC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款高效同步降压DC-DC稳压器，具有内部功率和同步整流开关，能够在2.9V至16V的宽输入电压范围内提供20A的连续输出电流。输出电压可在0.6V至5.5V之间调节。采用专有的Instant-PWMTM快速响应、恒定导通时间（COT）PWM控制方法，支持高输入/输出电压比（低占空比），并能在约100ns内响应负载瞬变，同时在输入电压、负载和输出电压范围内保持接近恒定的工作频率。即使使用低ESR陶瓷输出电容，该控制方法也能提供稳定的运行
品牌名称: Silergy(矽力杰)
商品型号: SQ29020VDC
商品编号: C5156344
商品封装: QFN-19(3x4)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	550uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；输出电压差分采样；内置LDO稳压器；逐波限流；可调软启动；过流保护；输出放电；工作状态指示；可调限流；打嗝限流

商品概述

SQ29020 是一款高效率同步降压 DC-DC 稳压器，集成了内部功率开关和同步整流开关，能够在 2.9V 至 16V 的宽输入电压范围内提供 20A 的连续输出电流。输出电压可在 0.6V 至 5.5V 范围内调节。其特有的快速响应、恒定导通时间 PWM 控制方法支持高输入/输出电压比，并能在大约 100 ns 内响应负载瞬变，同时在输入电压、负载和输出电压变化范围内维持近乎恒定的工作频率。该控制方法即使在使用低 ESR 陶瓷输出电容时也能提供稳定运行，无需复杂补偿。内部基准电压在 -40℃ 至 +125℃ 结温范围内提供 ±1% 的精度，差分输入检测配置允许在最相关的负载点进行反馈检测。内部 7.5mΩ 功率开关和 2.4mΩ 同步整流开关为广泛的应用提供了出色的效率，尤其是在低输出电压和低占空比条件下。逐周期电流限制、输入欠压锁定、内部软启动、输出欠压和过压保护以及热关断功能确保在所有工作条件下的安全运行。该器件采用紧凑的 QFN3×4 封装。

商品特性

宽输入电压范围：若 VCC 由外部电源供电，为 2.9V 至 16V；若 VCC 由 VIN 供电，为 3.6V 至 16V
内部 7.5mΩ 功率开关和 2.4mΩ 同步整流器
精确反馈设定点：0.6V ±1%，具备差分远端检测
快速瞬态响应，工作频率可选 600kHz、800kHz 或 1000kHz
轻载时可选择自动高效断续工作模式
可编程谷值电流限制
可靠的内部保护功能：输入欠压、输出欠压和过温条件自动恢复；逐周期谷值和峰值电流限制；逐周期反向电流限制
内部及可调软启动以限制浪涌电流
平滑的预偏置启动
用于欠压和过压监测的电源正常输出指示

应用领域

电信与网络系统
服务器
高功率接入点
存储系统
蜂窝基站

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~16V
	输出电压	600mV~5.5V
	输出电流	20A
	开关频率	600kHz；1MHz；800kHz
	工作温度	-40℃~+125℃
