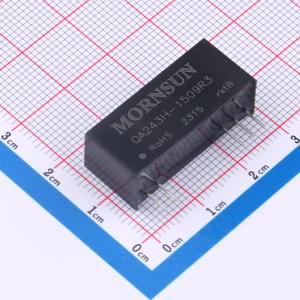

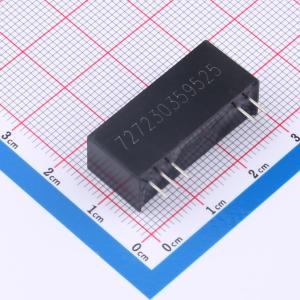

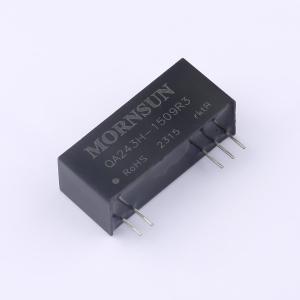

QA243H-1509R3
IGBT驱动器用DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高效率，可达 87%。 SIP 封装。 I/O 隔离测试电压：5000VAC（加强绝缘）。 长期绝缘电压 1700V。 最大电容负载：2200μF。 超低隔离电容。应用：通用转换器。 交流伺服驱动系统
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QA243H-1509R3
- 商品编号
- C5156417
- 商品封装
- SIP-5
- 包装方式
- 管装
- 商品毛重
- 5.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 工作电压(Vin) | 21.5V~26.4V | |
| 输出电流(最大值) | -100mA；100mA | |
| 最大容性负载 | 2200uF | |
| 隔离电压(Vrms) | 5kV | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 27.4mm | |
| 宽度 | 9.5mm | |
| 高度 | 12mm |
商品特性
- 效率高达87%
- 超小型SIP封装
- 隔离电压5000VAC（加强绝缘）
- 长期绝缘电压1700V
- 最大容性负载2200µF
- 超小隔离电容
- 工作温度范围: -40 °C to +105 °C
- 可空载使用
- 内部采用非对称式电压输出形式，尽可能减小IGBT的驱动损耗
- 具有输出短路保护及自恢复能力
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
