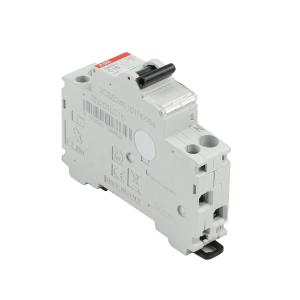

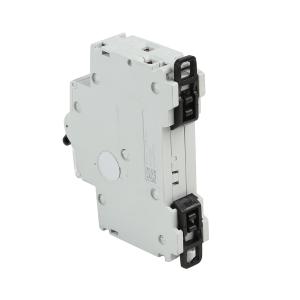

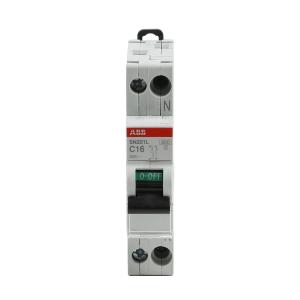

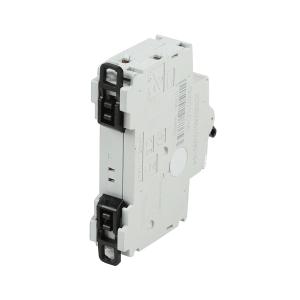

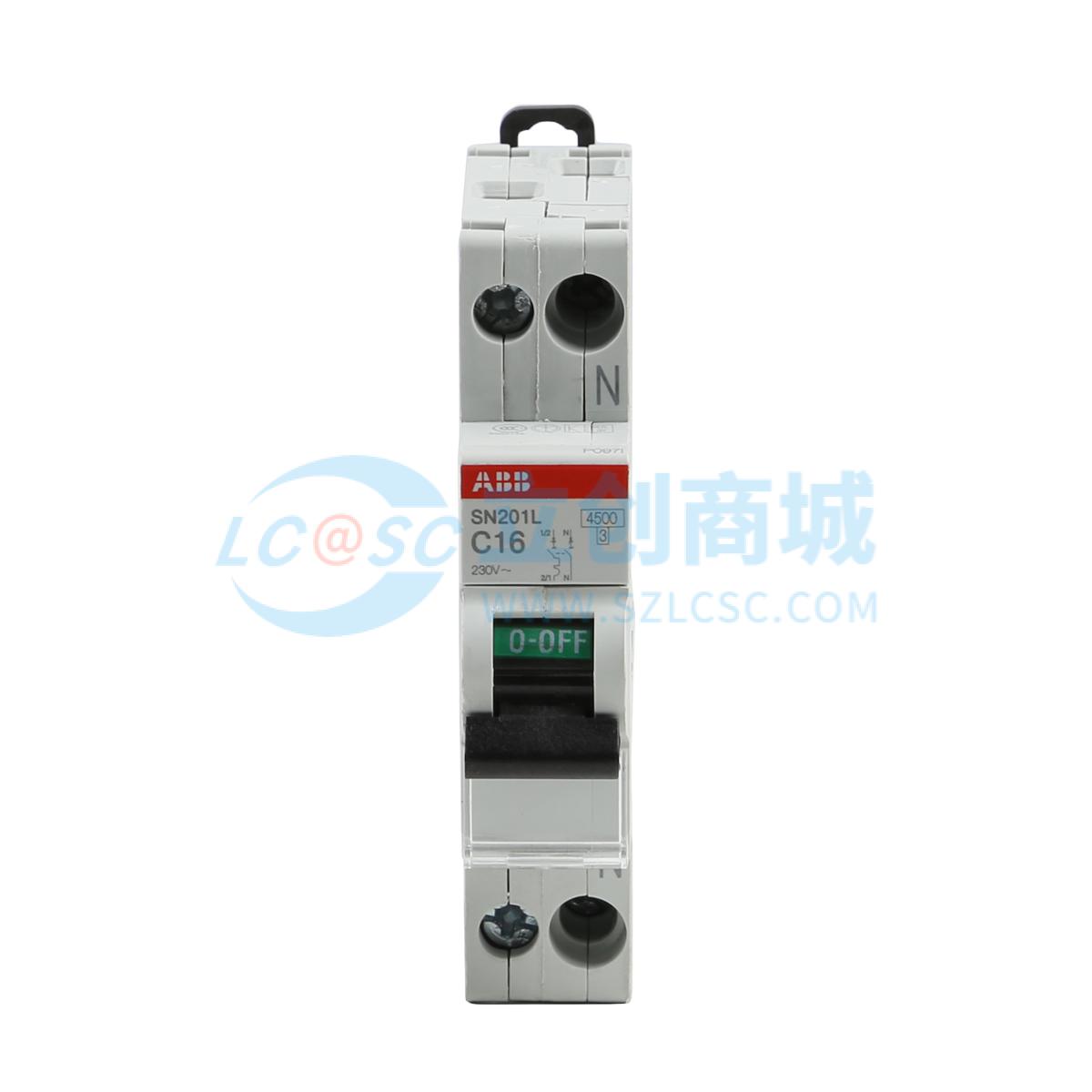

ABB 微型断路器 SN201L-C16

工业品

价格：￥10.836

原价：￥ 30.96

品牌名称: ABB
商品型号: SN201L-C16
商品编号: C5155862
商品毛重: 112克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 该产品为ABB品牌SN201 L-C16型号微型断路器，属于1P+N结构，适用于单相电路保护

2 额定电流为16A，符合IEC/EN 60898-1标准，适用于家庭及小型商业用电环境中的过载和短路保护

3 额定电压为230V AC，可承受最大冲击电压4kV，具备良好的电气绝缘性能

4 分断能力达到4.5kA（在230V AC条件下），能够在发生短路时快速切断电路，保障设备与人员安全

5 采用C型脱扣曲线，适合用于照明、插座等负载类型，响应特性稳定

6 支持灵活导线连接，适用导线截面积范围为1–10mm²（柔性）和1–16mm²（刚性），便于安装与接线

7 配备螺丝端子，支持多种接线方式，提升安装灵活性

8 具备欠压释放功能，可在电网电压异常时自动断开电路，防止设备损坏

9 产品防护等级为IP20，适用于室内干燥环境下的配电箱安装

10 通过RoHS认证，符合环保要求，不含限制使用的有害物质

11 产品尺寸紧凑，宽度为18mm，适合标准DIN导轨安装，节省空间

12 操作寿命高达10000次，机械寿命达20000次，具有高可靠性与长寿命

使用场景 APPLICATIONS

1 适用于住宅配电系统中照明回路、插座回路的过载和短路保护

2 适合小型商业场所如办公室、商铺等的单相电源线路保护

3 可用于工业控制柜内对非电机类负载进行保护

4 适用于需要高可靠性和标准化安装的低压配电场景

5 适用于新能源设备、楼宇自动化系统中的辅助供电回路保护

6 适合配合其他ABB系列断路器组成完整的配电解决方案

注意事项 PRECAUTIONS

1 安装前请确认供电电压与额定电压一致（230V AC），避免误用导致设备损坏或安全隐患

2 请确保安装环境温度在-25°C至+55°C之间，避免高温或低温影响性能

3 接线时需注意极性，中性线应正确连接至N端，防止误接引发故障

4 不得在超过额定电流16A的情况下长期运行，以免引起过热或跳闸

5 建议由具备资质的电工进行安装与维护，确保电气安全

6 使用过程中若频繁跳闸，应检查线路是否存在过载或短路情况，必要时更换更高规格或检查负载

7 本产品不可用于直流电路或特殊高冲击负载环境，如电动机直接启动等场合

8 存放时应避免潮湿、腐蚀性气体环境，保持干燥通风

9 如需更换，请使用同型号或经认证的兼容型号，以保证系统一致性
