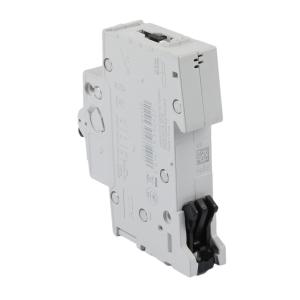

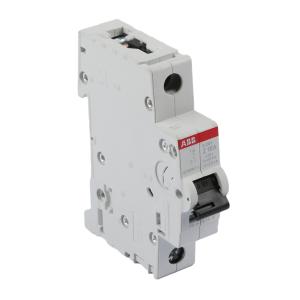

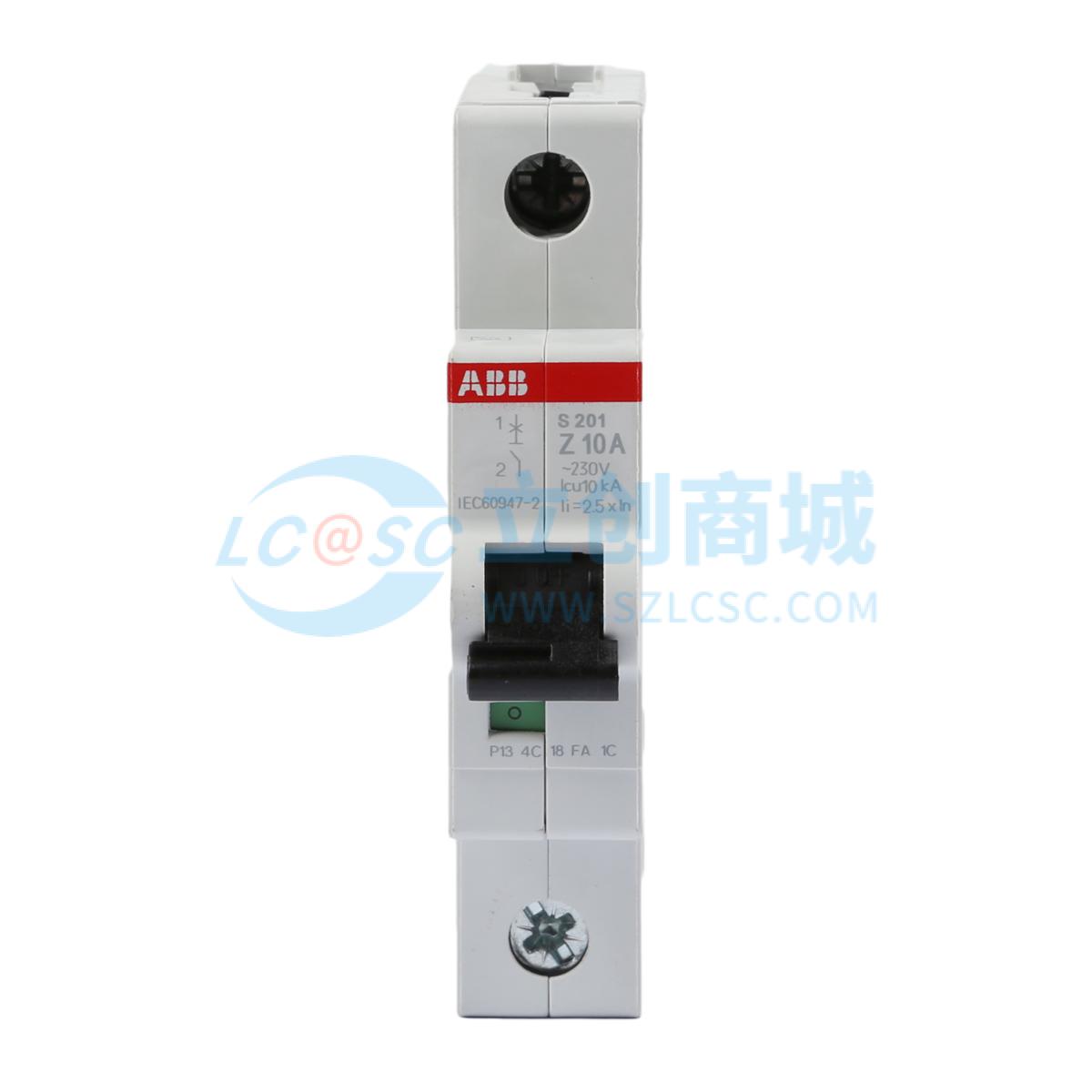

ABB 微型断路器 S201-Z10A

工业品

价格：￥14.6335

原价：￥ 41.81

品牌名称: ABB
商品型号: S201-Z10A
商品编号: C5155870
商品毛重: 120克(g)

广东仓1

购买数量

个

(1个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情

商品参数

参数完善中

商品详情

产品特点 FEATURES

品牌为ABB，型号S201-Z10A，属于S200系列微型断路器，具备以下特点：- 认证与标准：符合UL 489、CSA C 22.2 No.5、IEC 60947-2等标准，适用于全球（含北美）市场的支路保护需求。- 规格参数：1极设计，脱扣特性为Z型（适用于高启动电流负载），额定电流10A，额定电压60V DC/AC，短路分断能力10kA；内部电阻（Z型10A时为17.5mΩ）、功率损失（Z型10A时为1.7W），机械与电寿命均为20000次切换。- 模块化扩展：支持信号触点（S2C-S6RU，指示过载/短路脱扣，手动分闸无信号）、辅助触点（S2C-H6RU，随断路器开关状态动作，具备无脱扣功能）、分励脱扣器（S2C-A1U/A2U，适配12-60V AC/DC或110-415V AC等电压）等附件，满足多样化控制需求。- 安装与连接：采用35mm DIN导轨安装或螺钉固定，安装位置可选；双向圆柱端子可连接单股、多股或细绞线（细绞线需使用接线端子），端子拧紧扭矩2.5Nm。- 保护特性：Z型脱扣曲线适配高感性/容性负载（如电子设备、变压器），过流保护需结合回路电阻与降容系数（总降容系数2/3）设计，确保选择性故障识别。

使用场景 APPLICATIONS

该断路器适用于以下场景：- 工业控制电路：机械、工厂的60V AC/DC控制回路（如传感器、执行器、小型电机的控制电路），提供过流与短路保护，符合UL489的支路保护要求。- OEM全球设备：需同时满足北美（UL489）与全球（IEC）认证的设备，如出口北美的自动化设备、控制面板、光伏逆变器（60V DC系统）。- 低电压电源系统：60V以下的DC/AC电源设备（如小型UPS、直流电源），保护电源输出回路，避免过载损坏。- 自动化与海事：PLC控制柜、机器人控制电路、传感器网络的过流保护；符合海事认证（GL、LRS、BV、DNV等）的船舶/海上平台控制电路保护。

注意事项 PRECAUTIONS

使用与安装时需注意：- 导体连接：连接铝导体时，需清洁、刷拭并涂抹油脂；细绞线（finely stranded conductors）需使用接线端子以确保连接可靠性。- 过流保护规划：设计过流保护时，需计算回路总电阻（内部电阻+负载电阻）、考虑铜温度（短路或电压降时80°C），总降容系数为2/3；开关电源需延迟调整（>100ms），避免快速调整导致断路器无法响应，确保选择性故障识别。- 安装与扭矩：导轨安装需使用35mm DIN导轨，端子连接拧紧扭矩为2.5Nm，辅助触点等附件的扭矩按说明书要求（如辅助触点S2C-H6RU扭矩为1.2Nm）。- 环境与投诉：环境温度影响脱扣特性（每10°C变化6%），需根据实际温度降容；投诉需在收货后8天内书面提出，技术信息可能变更，以最新版本为准。
