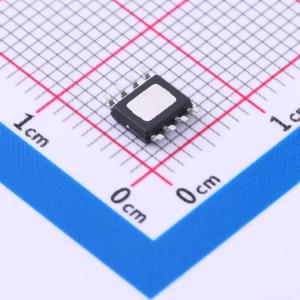

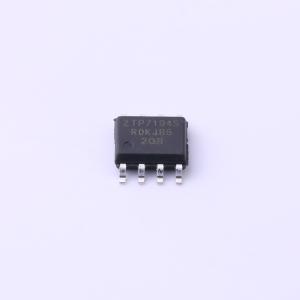

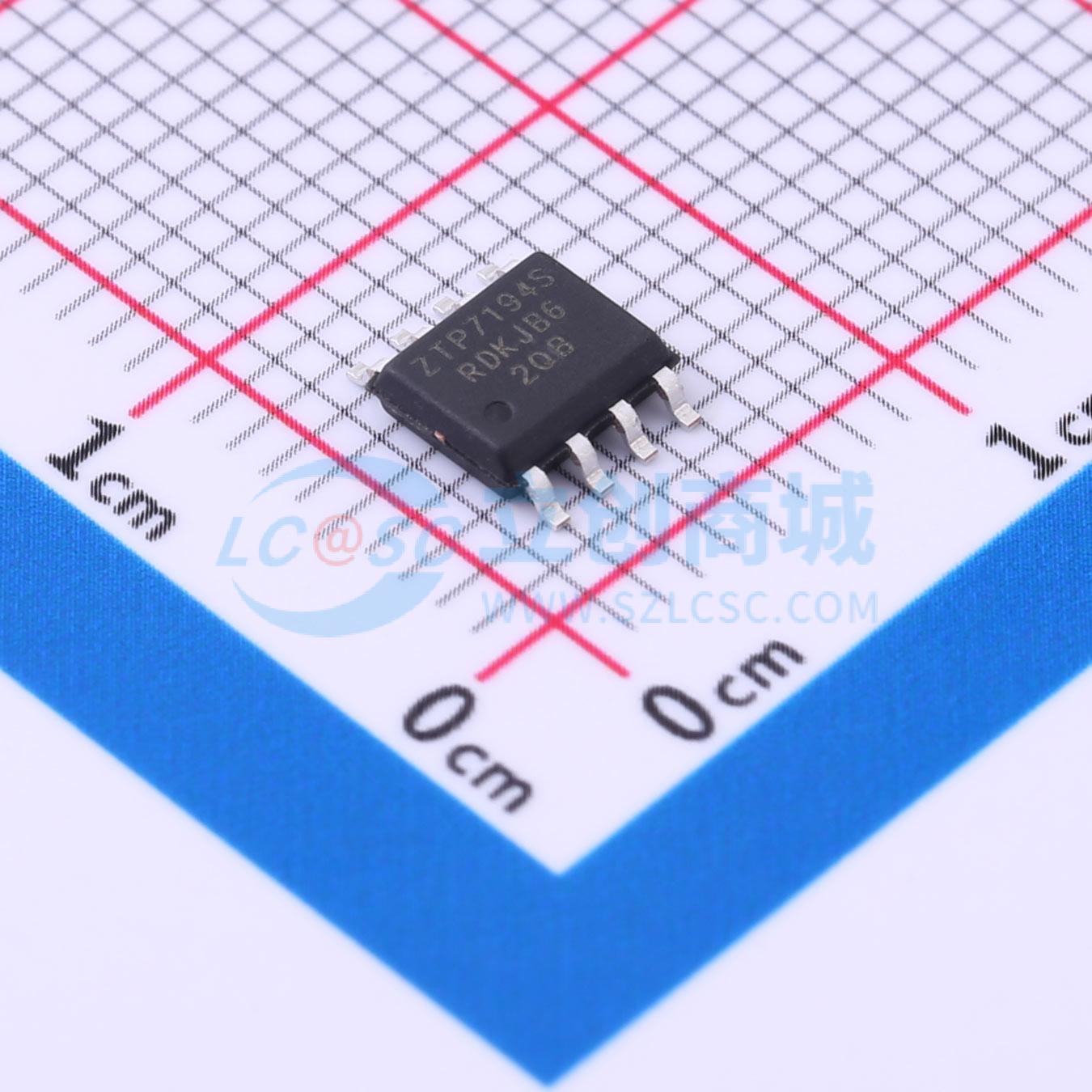

ZTP7194SH

4A, 18V, 800KHz 同步降压 DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZTP7194SH 是一款高频率、同步整流、电流模式、降压开关模式转换器,具有内部功率 MOSFET。它提供了一个非常紧凑的解决方案,能够实现 4A 的连续输出电流,并具有优秀的负载和线路调节性能。该转换器具有过流保护和过温保护功能。
品牌名称: ZILLTEK(钰太)
商品型号: ZTP7194SH
商品编号: C5155188
商品封装: SOP-8L
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

ZTP7194SH是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它能在宽输入电源范围内实现4A连续输出电流，提供非常紧凑的解决方案，且具有出色的负载和线性调节能力。ZTP7194SH采用同步模式工作，可在输出电流负载范围内实现更高效率。电流模式操作提供快速瞬态响应，并简化环路稳定。保护功能包括过流保护和热关断。 ZTP7194SH所需的标准外部元件数量极少，且采用节省空间的SOP - 8L(EP)封装。

商品特性

输入电压：4.5V至18V
输出电压可调范围：0.8V至15V
最大输出电流：4A
集成85mΩ/45mΩ功率MOSFET开关
典型关断电流：3μA
最高效率：95%
固定频率：800KHz
内置软启动
过流保护和打嗝模式
过温保护
符合RoHS标准，100%无铅

应用领域

分布式电源系统
网络系统
FPGA、DSP、ASIC电源
笔记本电脑
绿色电子产品或电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	800mV~15V
	输出电流	4A
	开关频率	800kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
