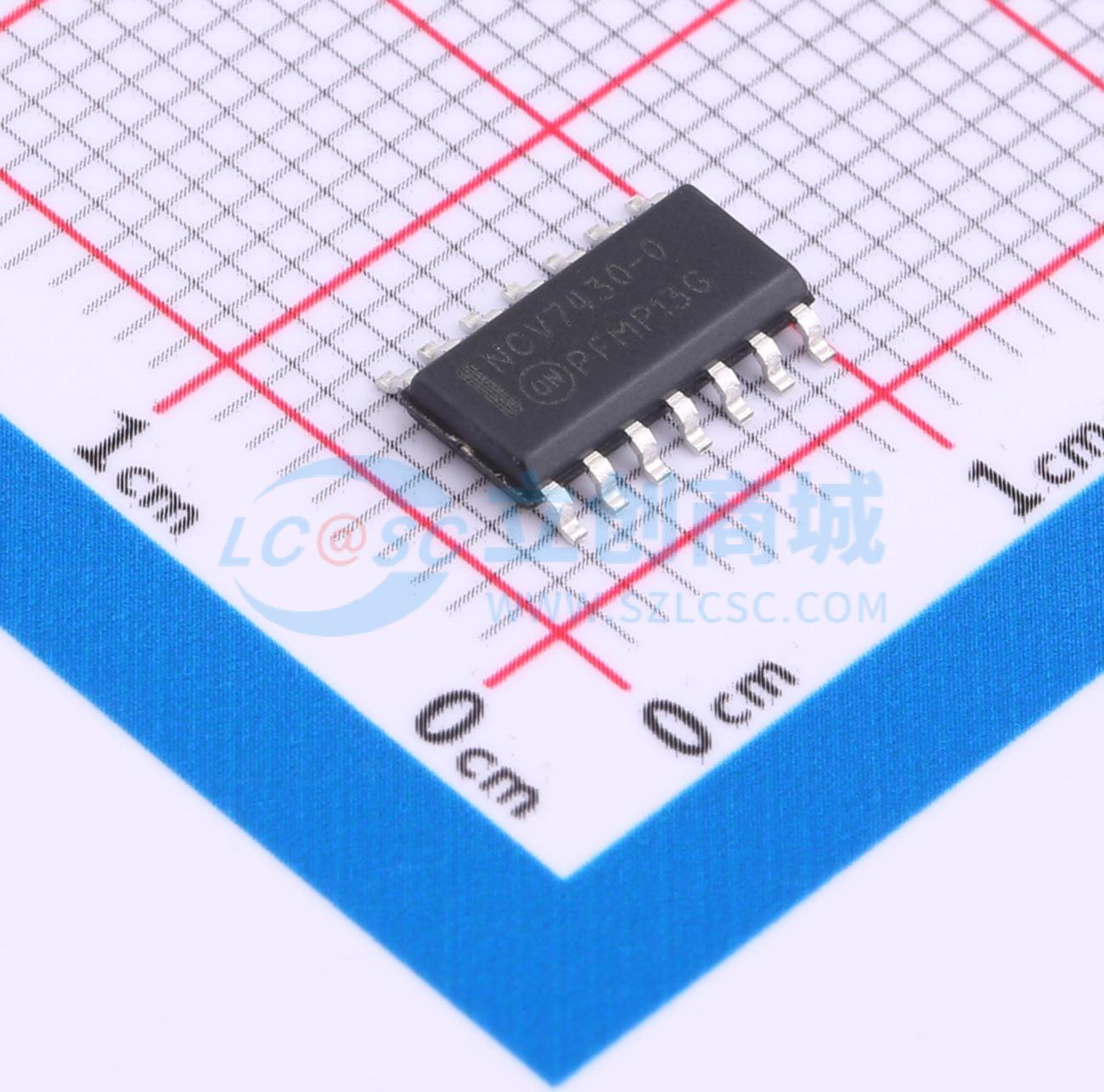

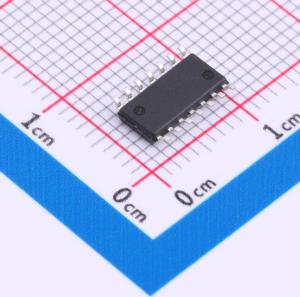

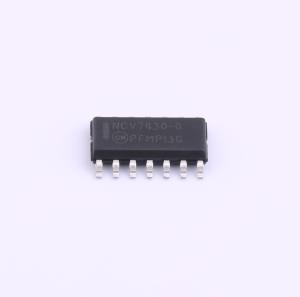

NCV7430D20R2G

汽车级LIN RGB LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单芯片RGB驱动器，专用于多色LED应用。该RGB LED驱动器包含一个LIN接口（从机），用于参数编程LED颜色和强度。
品牌名称: onsemi(安森美)
商品型号: NCV7430D20R2G
商品编号: C556469
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.281克(g)

商品参数

商品概述

NCV7430是一款单芯片RGB驱动器，专为多色LED应用而设计。该RGB LED驱动器包含一个LIN接口（从机），用于对LED颜色和亮度进行参数编程。该器件通过LIN总线接收指令，随后独立驱动LED。NCV7430在LIN总线上作为从机，主机可以请求特定的状态信息（参数值和错误标志）。NCV7430的LIN地址可在器件的内部存储器中进行编程。NCV7430完全符合汽车应用要求。

商品特性

3个独立的LED电流调节器
可通过外部电阻调节LED电流
可通过外部镇流晶体管选择功耗
用于3个LED的调制控制器
全面支持LED校准
- 通过矩阵计算进行内部LED颜色校准
- 亮度控制（线性或对数）
- 具有可编程过渡时间的调光和颜色过渡（线性）功能
符合LIN 2.1/SAE J2602的LIN物理层
一次性可编程（OTP）的设备节点编号
一次性可编程（OTP）的组地址
诊断和状态信息
LIN总线对电源和地的短路保护
过流检测
对GND和VBB的短路检测
LED开路检测
高温警告和关断
检测到错误时的重试模式
睡眠模式供电电流为10 μA
适用于14 V汽车系统
LIN总线集成斜率控制
降低电磁兼容性（EMC）的LED调制模式
适用于汽车及其他需要独特现场和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件为无铅产品，符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LIN收发器
	类型	驱动器
	通讯模式	-
	驱动器数	-
	接收器数	-

	属性	参数值
	工作电压	-
	数据速率	-
	接收器滞后	-；-
	工作温度	-40℃~+125℃
