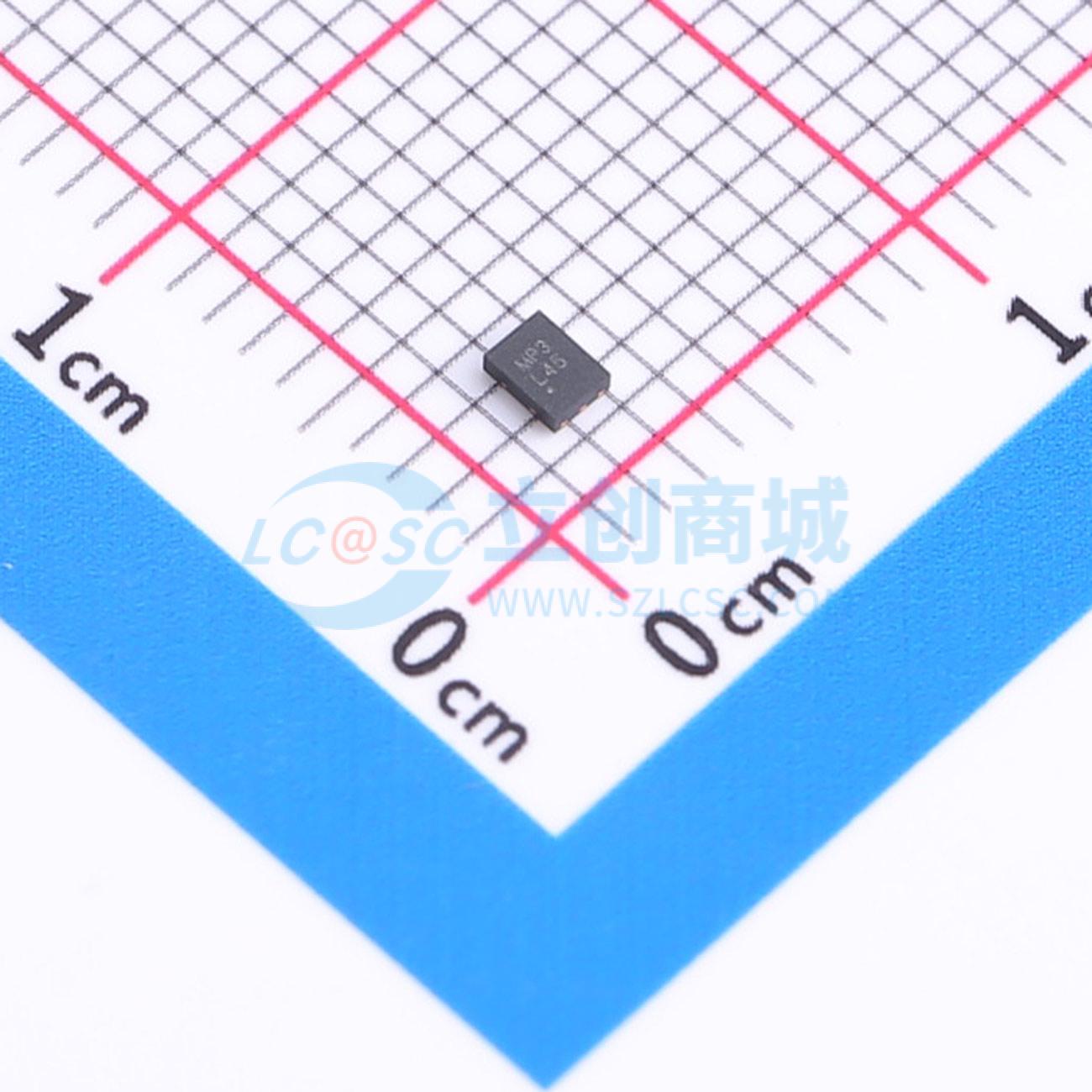

温馨提醒：图片仅供参考，商品以实物为准

SGM6036-3.3YUDT6G/TR

输出电流达600mA、功耗低至450nA的超微功耗降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM6036系列是一款600mA、1.4MHz的同步降压DC/DC转换器，具有450nA的超低静态电流，非常适合为超低功耗应用和长电池续航的特殊需求供电。SGM6036的工作电压范围为1.8V至5.5V，允许使用稳压5V输入。SGM6036有可调输出电压和固定输出电压两种版本
品牌名称: SGMICRO(圣邦微)
商品型号: SGM6036-3.3YUDT6G/TR
商品编号: C5153601
商品封装: UTDFN-6L(1.5x2)
包装方式: 编带
商品毛重: 1.4克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

SGM6036系列是一款600mA、1.4MHz同步降压DC/DC转换器，具有450nA的超低静态电流，非常适合为超低功耗应用和延长电池寿命提供电源。SGM6036的工作电压范围为1.8V至5.5V，允许使用稳压的5V输入。SGM6036有可调输出电压版本和固定输出电压版本可供选择。在可调版本中，可以通过外部电阻分压器来设置SGM6036的输出电压。

SGM6036可以提供600mA的输出电流，电感峰值电流可达940mA。此外，SGM6036系列具有欠压锁定（UVLO）功能。当VIN上的电压达到UVLO条件时，该功能将被禁用。SGM6031的UVLO水平是持续监控的。

仅需要电感、C_IN和C_OUT电容作为外部组件即可构成一个降压DC/DC转换器解决方案。SGM6036采用绿色UTDFN-1.5x2-6L封装。其工作温度范围为-40℃至+85℃。

商品特性

低输出电流下的高效率：Iout=0.1mA时可达90%
超低功耗降压转换器
最大输出电流600mA
输入电压范围1.8V至5.5V
固定输出电压：1.0V、1.2V和3.3V
输出电压可调范围1.0V至3.3V
静态电流450nA（典型值）
100%占空比（直通模式）
工作温度范围-40℃至+85℃
提供绿色UTDFN-1.5x2.6L封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交37单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.8V~5.5V
	输出电压	3.3V
	输出电流	600mA
	开关频率	1.4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	450nA
	开关管(内置/外置)	内置
	输出类型	固定
