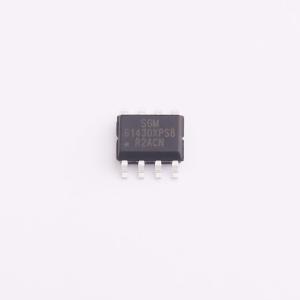

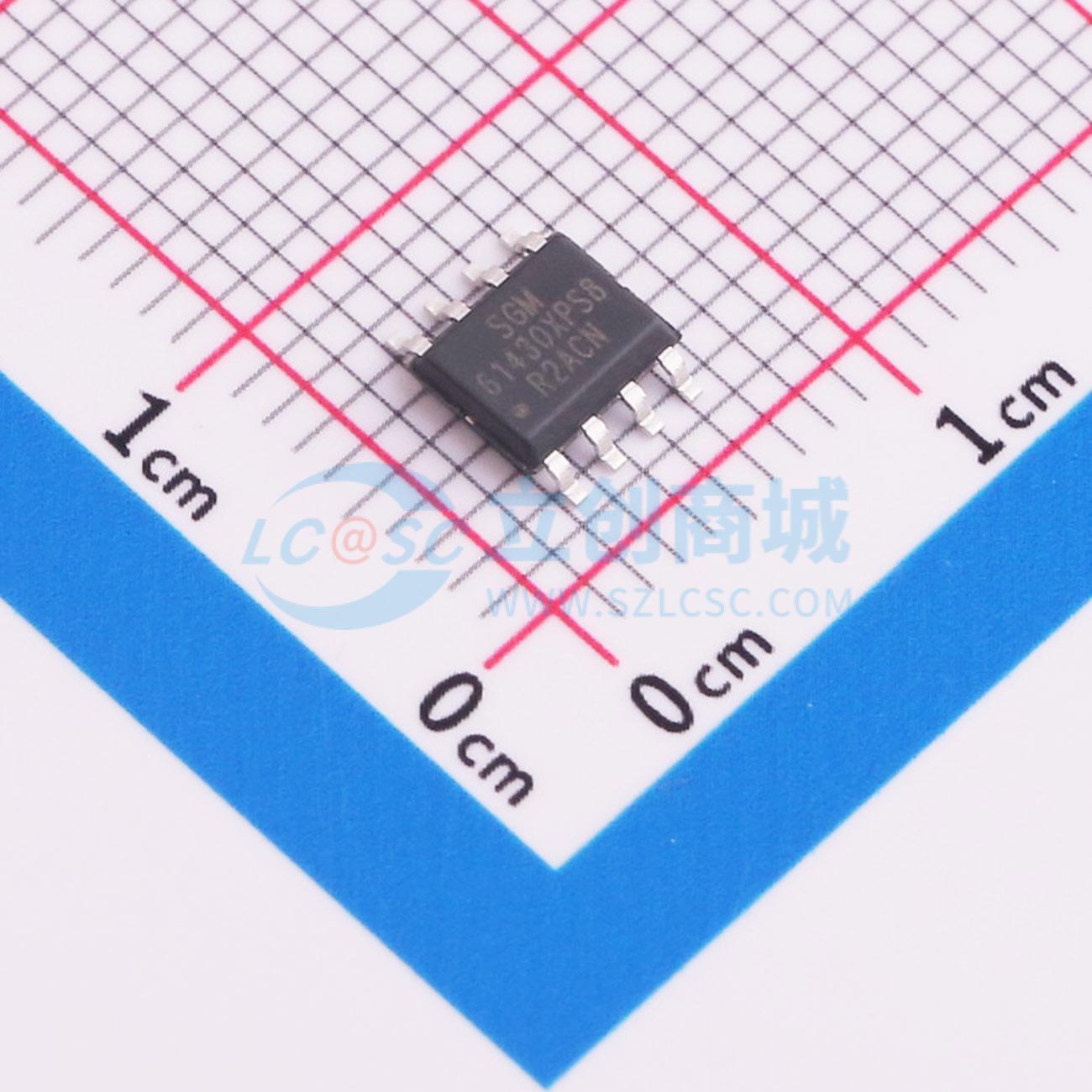

SGM61430XPS8G/TR

4.5V至36V输入，3A输出同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM61430/SGM61431是内部补偿的同步降压转换器,具有4.5V至36V的宽输入电压范围和3A的输出电流能力。这些器件适用于各种工业应用,具有高效率、低静态电流和多种保护功能。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM61430XPS8G/TR
商品编号: C5153624
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.315克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

SGM61430和SGM61431是内部补偿的同步降压转换器，输入电压范围宽，为4.5V至36V，输出电流能力达3A。这些器件可轻松用于由非稳压电源供电的各种工业应用。通过峰值电流模式控制可实现轻松补偿和逐周期电流限制。SGM61430的静态电流为64μA（典型值），关断电流超低，为0.6μA（典型值），非常适合电池供电系统，可延长电池使用寿命。内部补偿可实现快速设计，且所需元件数量少。

SGM61430和SGM61431在中、重载条件下均可固定频率工作。在轻载条件下，SGM61430进入脉冲频率调制（PFM）模式以提高效率，而SGM61431则工作在强制脉冲宽度调制（FPWM）模式，以实现低输出纹波和良好的稳压性能。

EN/SYNC引脚采用使能分压器来设置精确的阈值，简化了欠压锁定（UVLO）调节、器件开关控制和电源排序。此外，还具备热关断和输出短路保护（打嗝模式）功能。

SGM61430和SGM61431均采用绿色SOIC - 8（外露焊盘）封装，工作环境温度范围为 - 40℃至 + 125℃。

商品特性

宽输入电压范围：4.5V至36V
连续输出电流高达3A
SGM61430：
- 输出电压范围：0.8V至24V
- 轻载条件下采用PFM模式
SGM61431：
- 输出电压范围：0.8V至24V
- 轻载条件下采用FPWM模式
开关频率390kHz（正常工作时）
SYNC输入，用于外部开关时钟
集成RDSON开关：115mΩ/90mΩ（典型值），轻载条件下效率高
超低关断电流：0.6μA（典型值）
峰值电流模式控制
带UVLO设置的精确使能阈值
逐周期电流限制
内部软启动时间1.5ms（典型值）
工作温度范围： - 40℃至 + 125℃
采用绿色SOIC - 8（外露焊盘）封装

应用领域

工业电源
电信和数据通信系统
通用宽输入电压调节

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	800mV~24V
	输出电流	3A
	开关频率	390kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	64uA
	开关管(内置/外置)	内置
	输出类型	可调
