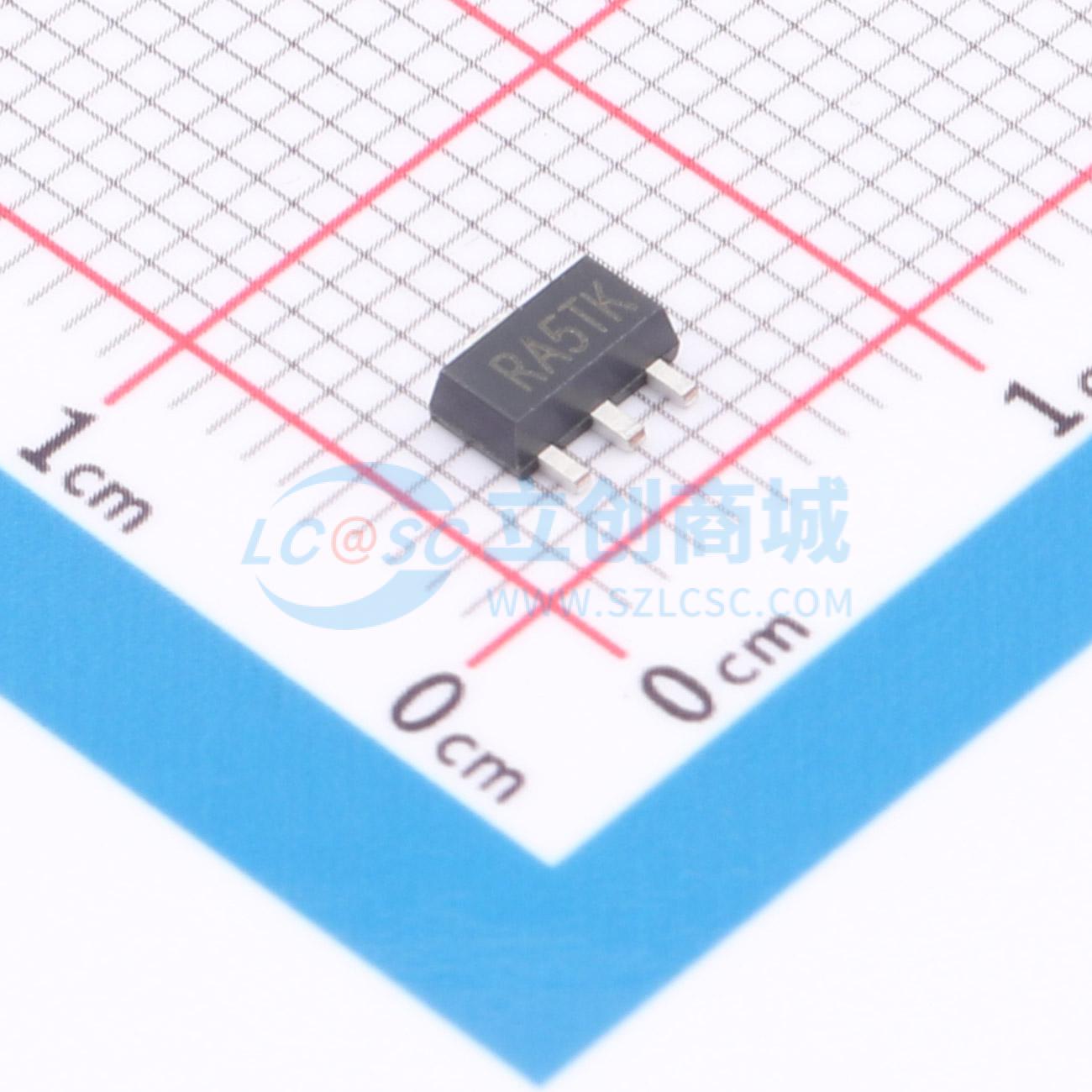

温馨提醒：图片仅供参考，商品以实物为准

SGM2205-3.3XK3G/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SGMICRO(圣邦微)
商品型号: SGM2205-3.3XK3G/TR
商品编号: C5152822
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

SGM2205是一款高压、低噪声、低压差线性稳压器。它能够提供800mA的输出电流，典型压差仅为450mV。工作输入电压范围为2.5V至20V。其他特性包括逻辑控制关断模式、短路电流限制和热关断保护。SGM2205具有自动放电功能，可在禁用状态下快速释放VOUT的电荷。 SGM2205提供绿色SOT - 89 - 3、SOT - 223 - 3、SOIC - 8、TDFN - 3×3 - 8L和TO - 263 - 5B封装。其工作温度范围为-40°C至+125°C。

商品特性

宽工作输入电压范围：2.5V至20V
固定输出电压：1.8V、2.5V、3.0V、3.3V、3.6V、4.2V、5.0V和12V
可调输出电压范围：1.8V至15V
输出电压精度：±25°C时为±1%
低压差：800mA时典型值为450mV
电流限制和热保护
出色的负载和线性瞬态响应
具备输出自动放电功能
无负载稳定性
工作温度范围：-40°C至+125°C
提供绿色SOT - 89 - 3、SOT - 223 - 3、SOIC - 8、TDFN - 3×3 - 8L和TO - 263 - 5B封装

应用领域

蜂窝电话
掌上电脑
高效线性电源
便携式设备
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	3.3V
	输出电流	800mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)

	属性	参数值
	压差	850mV@(800mA)
	静态电流(Iq)	112uA
	特性	过流保护；短路保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
