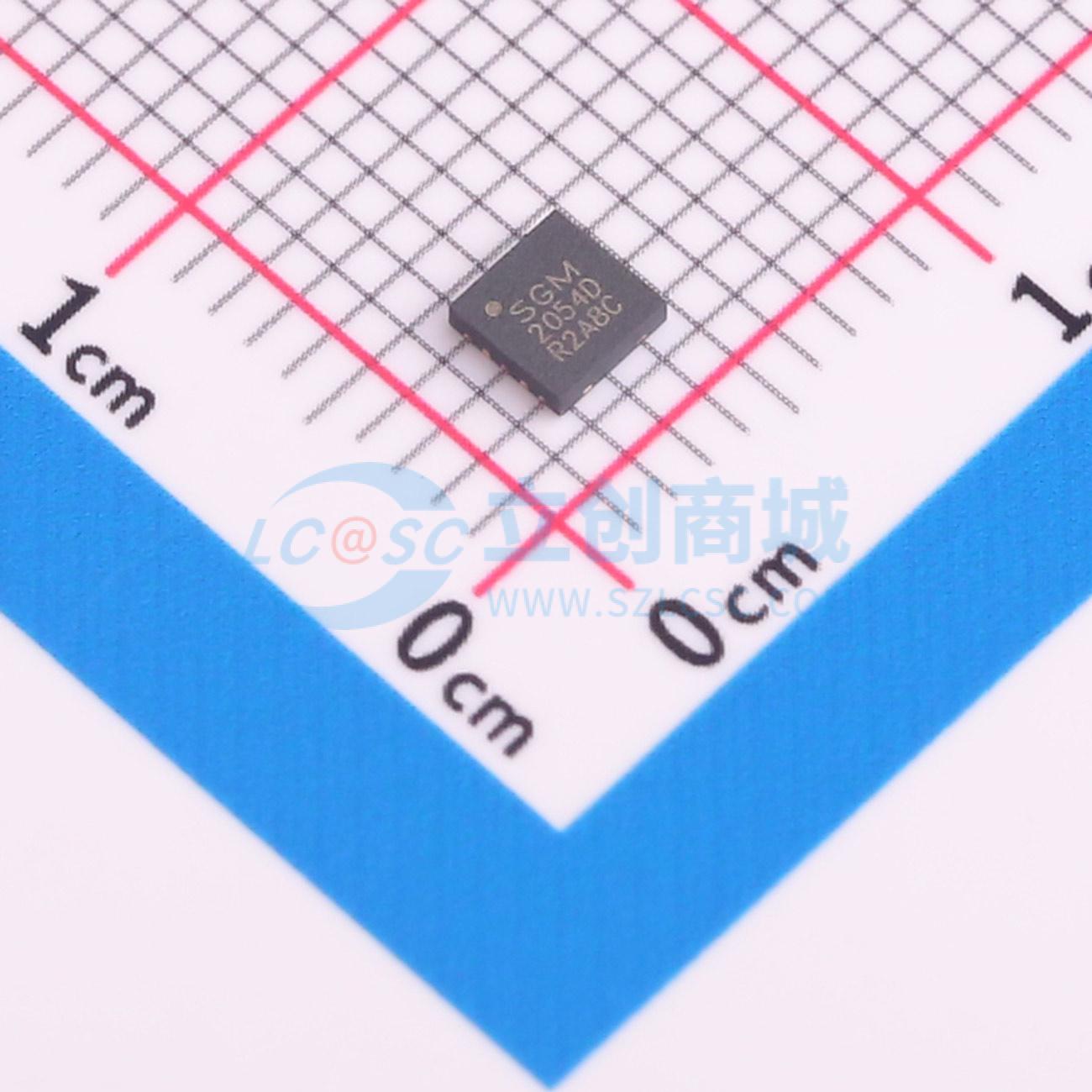

温馨提醒：图片仅供参考，商品以实物为准

SGM2054XTD10G/TR

灌电流和拉电流DDR端接稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM2054器件是一款灌电流和拉电流DDR（双倍数据速率）端接稳压器。它专为低成本、低外部元件数量的系统而设计。其他特性包括逻辑控制关断模式、输出电流限制和热关断保护
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2054XTD10G/TR
商品编号: C5152839
商品封装: TDFN-10L(3x3)
包装方式: 编带
商品毛重: 0.225克(g)

商品参数

商品概述

SGM2054器件是一款灌电流和源电流DDR（双倍数据速率）终端稳压器。它专为低成本、低外部元件数量的系统而设计。其他特性包括逻辑控制关断模式、输出电流限制和热关断保护。SGM2054具有一个EN信号，当EN小于0.3V时，可用于使VO放电。 SGM2054具备快速瞬态响应、远程感应和软启动功能，可降低浪涌电流，确保为DDR2、DDR3、低功耗DDR3、DDR3L、DDR4和DDR5 VTT总线终端供电时实现最佳系统性能。 SGM2054采用绿色TDFN-3×3-10L封装。其工作温度范围为-40℃至+125℃。

商品特性

VLDOIN电压范围：1.1V至3.5V
低输入电压：2.5V轨和3.3V轨
VO最小有效电容：20μF
开漏电源正常（PG）输出
EN逻辑控制
缓冲基准：±10mA
软启动浪涌控制
远程感应
快速负载瞬态响应
欠压锁定
输出电流限制
热关断保护
工作温度范围：-40℃至+125℃
采用绿色TDFN-3×3-10L封装

应用领域

液晶电视
机顶盒
无线基站
服务器、笔记本电脑和台式电脑
打印机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交64单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	3.5V
	输出电压	1.1V~3.5V
	输出电流	3A
	电源纹波抑制比(PSRR)	-

	属性	参数值
	静态电流(Iq)	700uA
	特性	过流保护；带使能；PG脚；欠压锁定；软启动；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
