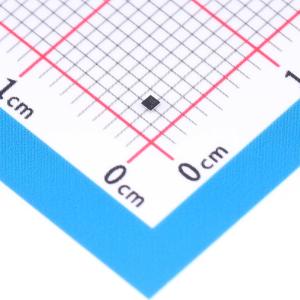

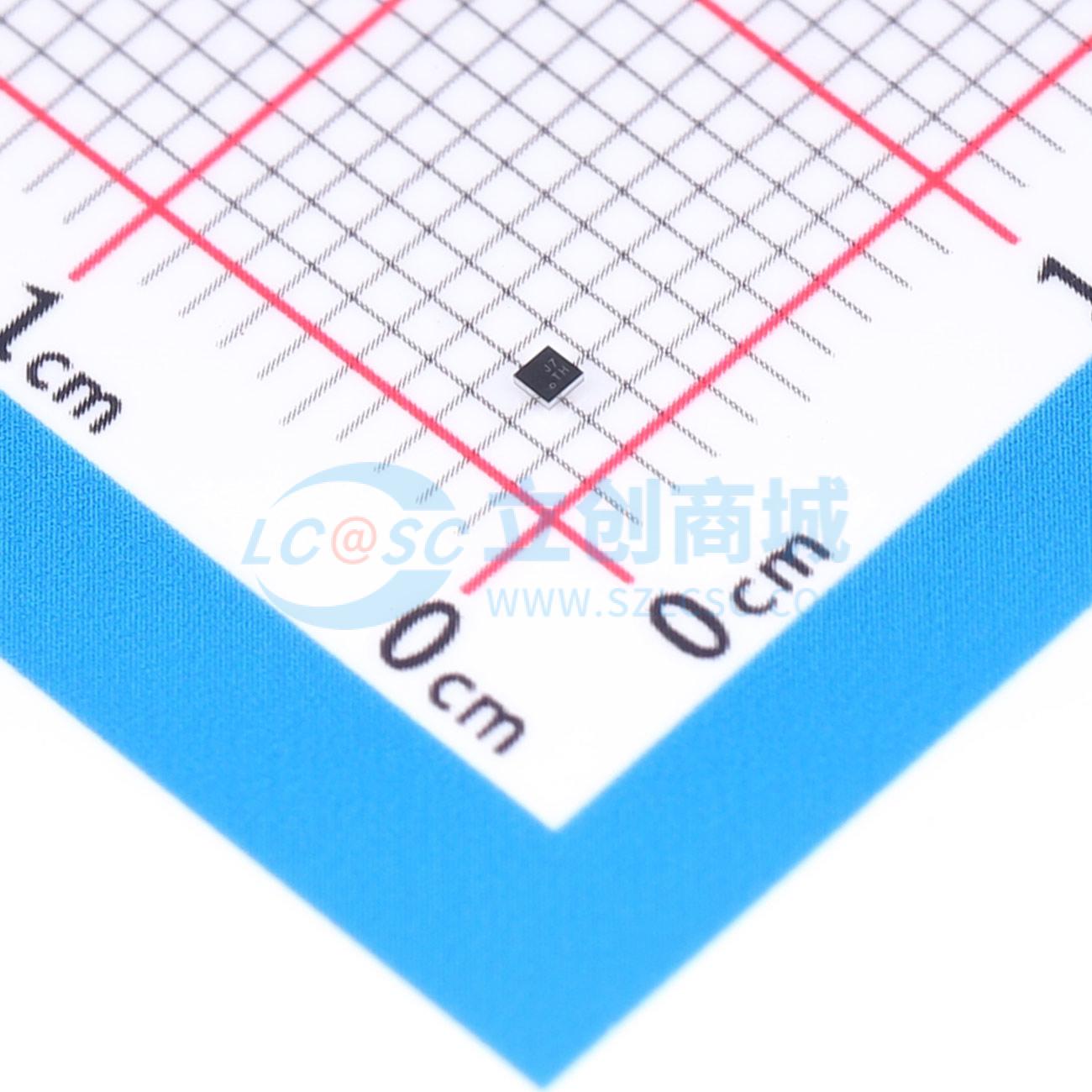

SGM2578AADYG/TR

5.5V 2A 30mΩ Ron 带反向电流保护的负载开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款具有反向电流保护功能的单负载开关。该设备可在1V至5.5V单电源下工作，能够驱动高达2A的连续电流。该设备包含一个由ON引脚控制的30mΩ低Rₒₙ N沟道MOSFET。如果首次开启电源，会使用一个智能下拉电阻使ON引脚浮空，直到系统稳定。一旦ON引脚达到高电压（>V₁ₕ），下拉电阻断开，此时待机电流非常低，可降低功耗。小封装和低Rₒₙ使该设备非常适合空间受限、电池供电的应用。该设备支持宽输入电压范围，适用于不同的电压轨。上升时间用于避免浪涌电流。在禁用状态下，该设备提供快速输出放电功能。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2578AADYG/TR
商品编号: C5151451
商品封装: WLCSP-4B-A(0.9x0.9)
包装方式: 编带
商品毛重: 0.042116克(g)

商品参数

商品概述

SGM2578A是一款具有反向电流保护功能的单负载开关。该器件可在1V至5.5V单电源下工作，能够驱动高达2A的连续电流。该器件包含一个由ON引脚控制的30毫欧低导通电阻N沟道MOSFET。如果首次接通电源，将使用一个智能下拉电阻使ON引脚浮空，直到系统稳定。一旦ON引脚达到高电压（大于输入高电平电压），下拉电阻将断开，此时待机电流非常低，可降低功耗。小封装和低导通电阻使该器件非常适合空间受限的电池供电应用。该器件支持宽输入电压范围，适用于不同的电压轨。上升时间用于避免浪涌电流。SGM2578A在禁用状态下提供快速输出放电功能。 SGM2578A采用环保型WLCSP - 0.9×0.9 - 4B - A封装。

商品特性

输入电压范围：1V至5.5V
低导通电阻：在输入电压为4.35V时，导通电阻为29毫欧；在输入电压为3.3V时，导通电阻为30毫欧；在输入电压为1.0V时，导通电阻为36毫欧
低关断电流：典型值为90纳安
最大连续电流：2A
禁用时具有反向电流保护功能
低阈值1.8V GPIO控制输入
用于电源区域应用的双向电源
上升时间：SGM2578AAD典型值为200微秒；SGM2578ABD典型值为5000微秒
快速输出放电
采用环保型WLCSP - 0.9×0.9 - 4B - A封装

应用领域

手机
超级本
平板电脑
数码相机
可穿戴技术

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	1V~5.5V

	属性	参数值
	最大连续电流	2A
	导通电阻	30mΩ
	功能特性	反向电流阻断；输出放电功能；软启动
	工作温度	-40℃~+85℃
