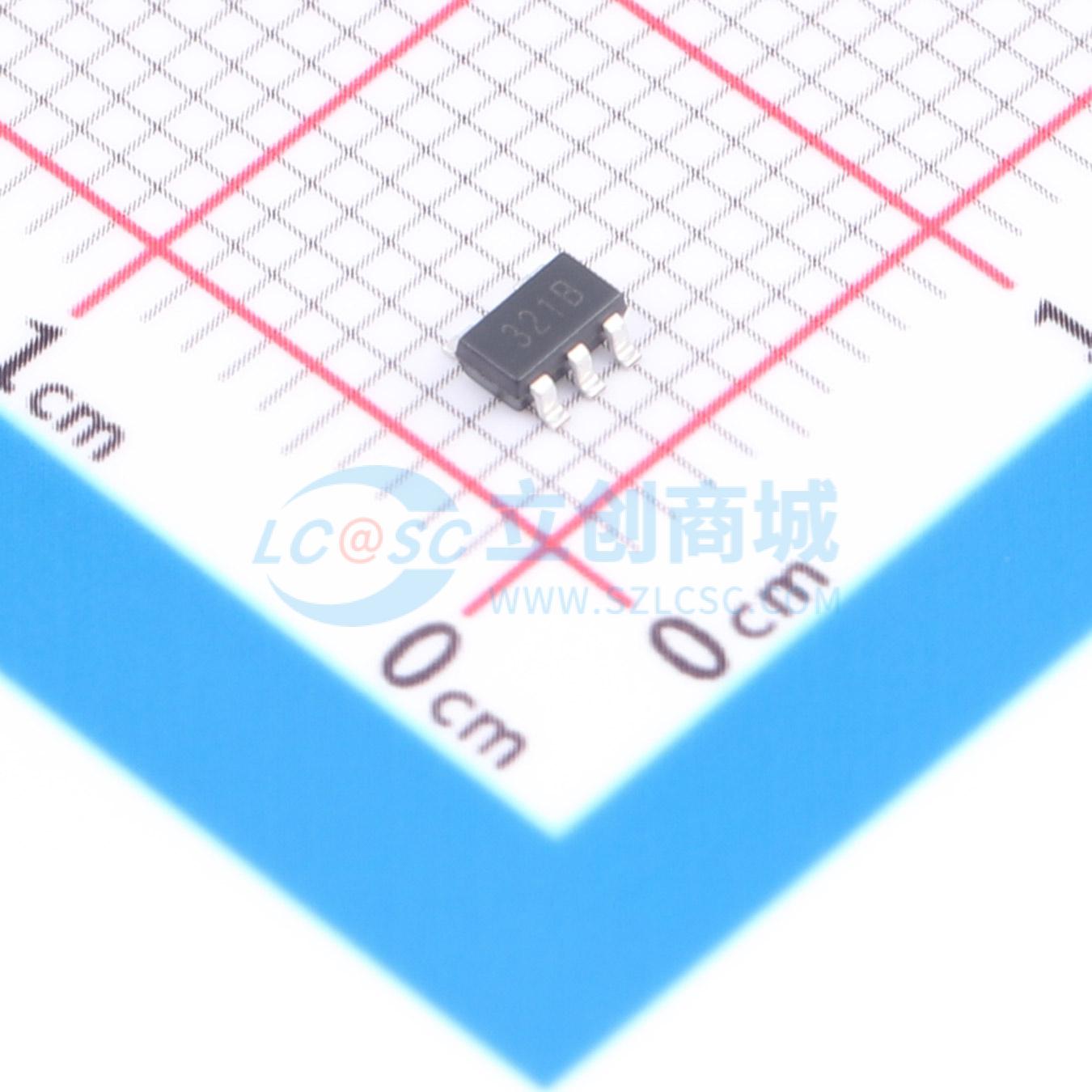

温馨提醒：图片仅供参考，商品以实物为准

SGM321BYN5/TR

1MHz, 60uA, Rail-to-Rail I/O CMOS运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SGMICRO(圣邦微)
商品型号: SGM321BYN5/TR
商品编号: C5152062
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1MHz
	输入失调电压(Vos)	800uV
	输入失调电压温漂(Vos TC)	2.7uV/℃
	压摆率(SR)	520V/ms
	输入偏置电流(Ib)	10pA
	输入失调电流(Ios)	10pA

	属性	参数值
	输入电压噪声密度(eN)	27nV/√Hz@1kHz
	共模抑制比(CMRR)	70dB
	静态电流(Iq)	60uA
	输出电流	84mA
	工作温度	-40℃~+85℃
	单电源电压	2.1V~5.5V
	双电源电压(Vee~Vcc)	-
	功能特性	内置补偿

商品概述

SGM321（单通道）、SGM358（双通道）和 SGM324（四通道）是低成本的电压反馈放大器。这些器件可在 2.1V 至 5.5V 单电源下工作，每个放大器仅消耗 60μA 静态电流。它们提供轨到轨输入，具有较宽的输入共模电压范围和轨到轨输出电压摆幅。这一特性使 SGM321/358/324 适合用于缓冲 ASIC。SGM321/358/324 的增益带宽积为 1MHz，输入偏置电流超低，仅为 10pA。它们非常适合用于压电传感器、积分器和光电二极管放大器。SGM321/358/324 适用于广泛的应用领域，如电池供电的仪器仪表、安全监控、便携式系统以及低功耗系统中的传感器接口电路。SGM321 采用绿色 SOT - 23 - 5 和 SC70 - 5 封装。SGM358 采用绿色 SOIC - 8、MSOP - 8 和 DIP - 8 封装。SGM324 采用绿色 TSSOP - 14 和 SOIC - 14 封装。它们的工作温度范围为 - 40°C 至 + 85°C。

商品特性

低成本
输入失调电压：最大 5mV
超低输入偏置电流：典型值 10pA
单位增益稳定
增益带宽积：1MHz
轨到轨输入和输出
电源电压范围：2.1V 至 5.5V
输入电压范围：当 VS = 5.5V 时，- 0.1V 至 5.6V
低静态电流：每个放大器典型值 60μA
工作温度范围： - 40°C 至 + 85°C
小封装：SGM321 采用绿色 SOT - 23 - 5 和 SC70 - 5 封装；SGM358 采用绿色 SOIC - 8、MSOP - 8 和 DIP - 8 封装；SGM324 采用绿色 SOIC - 14 和 TSSOP - 14 封装

应用领域

ASIC 输入或输出放大器
压电传感器放大器
电池供电设备
便携式设备
传感器接口
