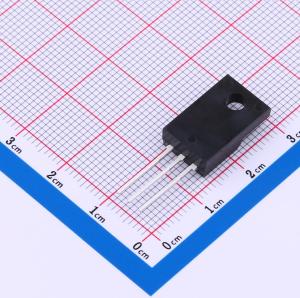

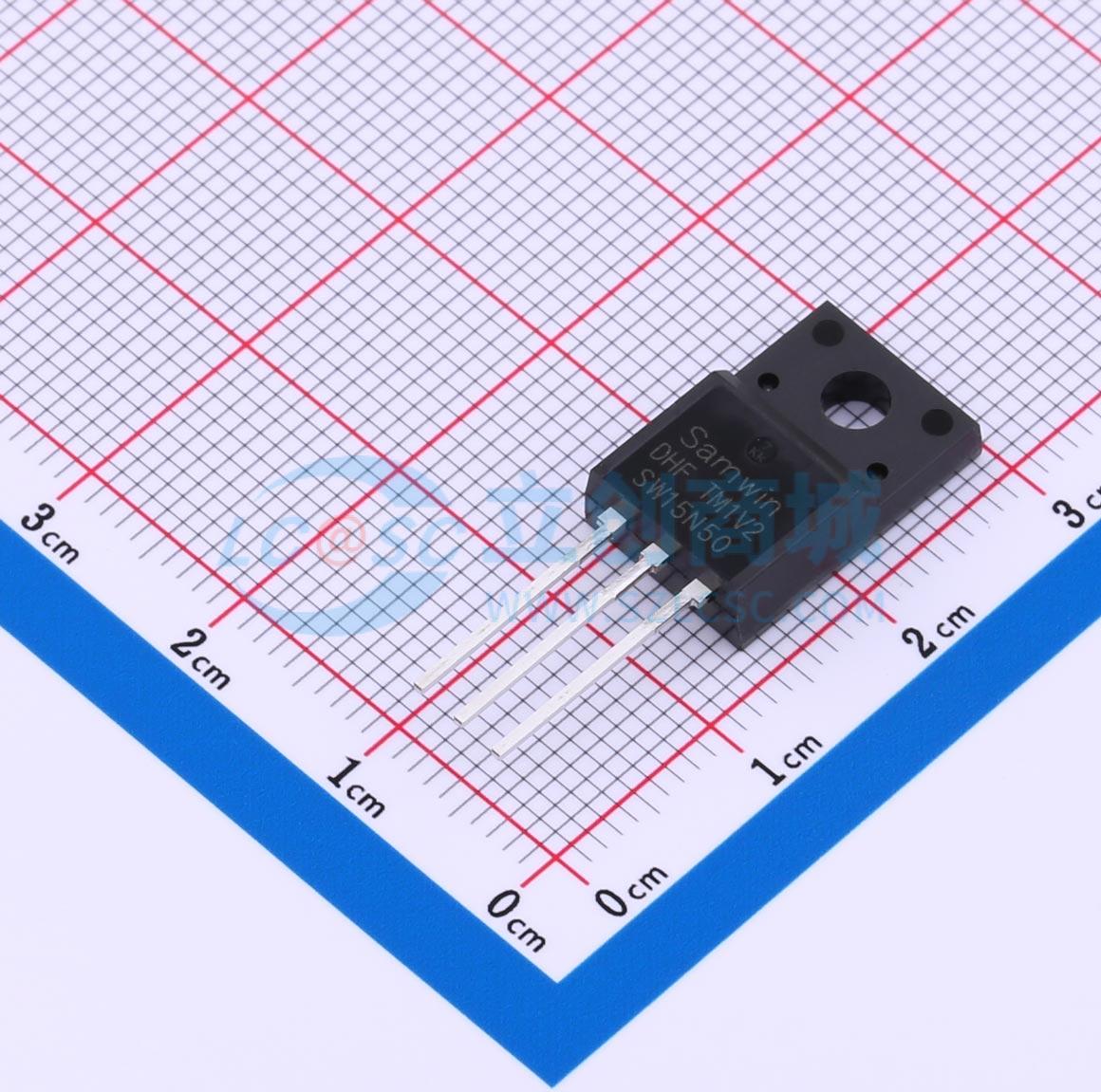

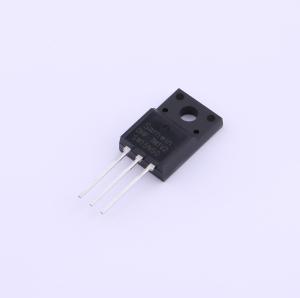

SWMN15N50D
耐压:500V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这种功率MOSFET采用先进技术制造，具有更好的特性，包括快速开关时间、低导通电阻、低栅极电荷，尤其具有出色的雪崩特性。
- 品牌名称
- Samwin(芯派)
- 商品型号
- SWMN15N50D
- 商品编号
- C5151799
- 商品封装
- TO-220SF
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 220mΩ@10V | |
| 耗散功率(Pd) | 37W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 92nC@10V | |
| 输入电容(Ciss) | 4.413nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款功率MOSFET具有更优良特性，包括快速开关时间、低导通电阻、低栅极电荷，尤其是出色的雪崩特性。
商品特性
- 高耐用性
- 低导通电阻RDS(ON)(典型值0.22 Ω)@VGS = 10 V
- 低栅极电荷(典型值92nC)
- 改善的dv/dt能力
- 100%雪崩测试
应用领域
- 发光二极管(LED)
- 充电器
- 适配器
