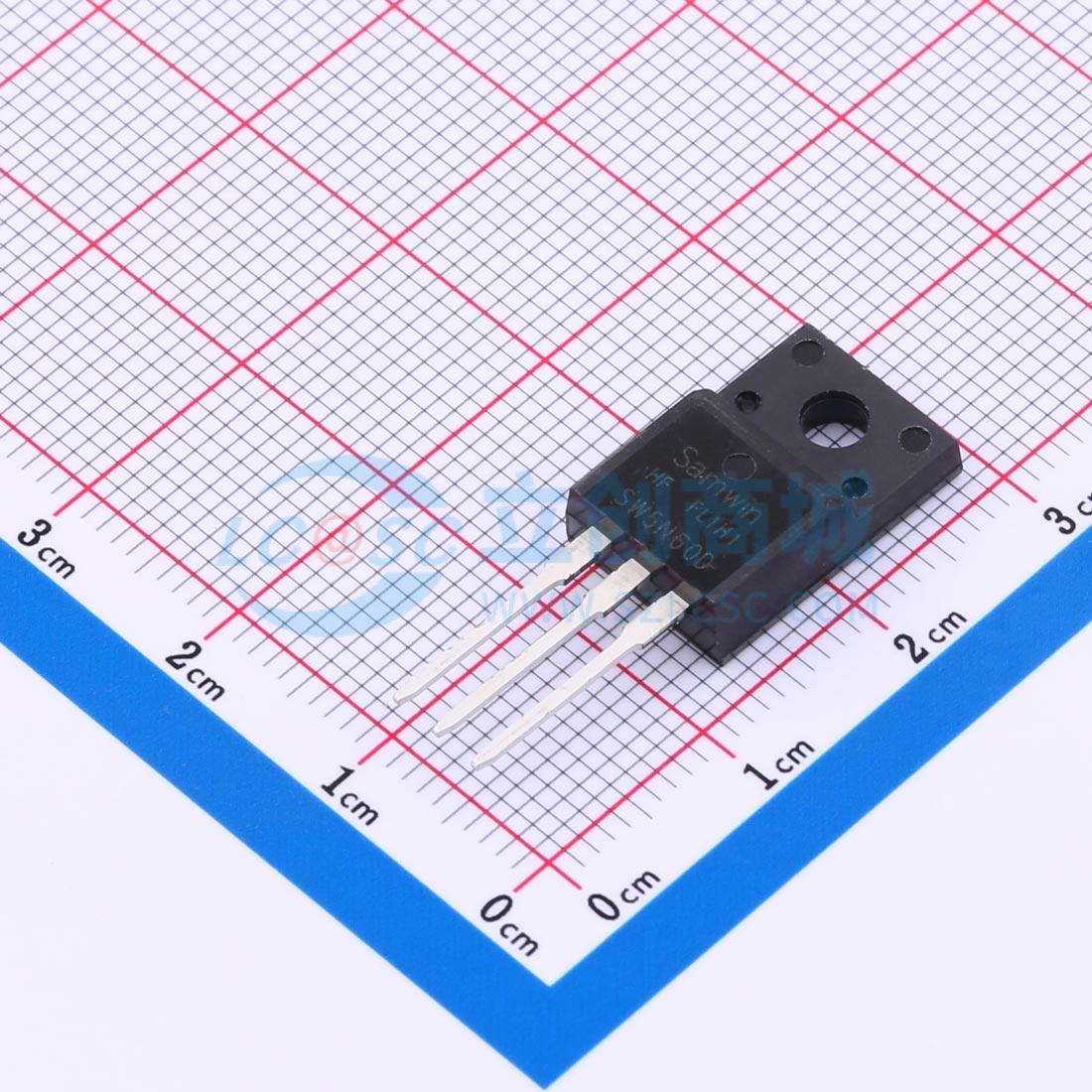

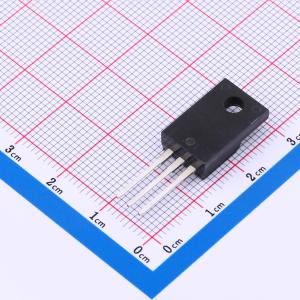

温馨提醒：图片仅供参考，商品以实物为准
SWF5N60D
耐压:600V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这种功率MOSFET采用先进技术制造，使功率MOSFET具有更好的特性，包括快速开关时间、低导通电阻、低栅极电荷，特别是出色的雪崩特性。
- 品牌名称
- Samwin(芯派)
- 商品型号
- SWF5N60D
- 商品编号
- C5151772
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 1.9Ω@10V | |
| 耗散功率(Pd) | 19.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 17nC@10V | |
| 输入电容(Ciss) | 700pF | |
| 反向传输电容(Crss) | 7.2pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
SM409是P沟道增强型功率效应晶体管，采用高单元密度先进沟槽技术制造。高密度工艺尤其能够将导通电阻降至最低。这些器件特别适用于低压应用电源管理DC-DC转换器。
商品特性
- 高耐用性
- 低 RDS(ON)(典型值1.9 Ω)@ VGS = 10 V
- 低栅极电荷(典型值17 nC)
- 改善的dv/dt能力
- 100%雪崩测试
应用领域
-DC-DC-LED
