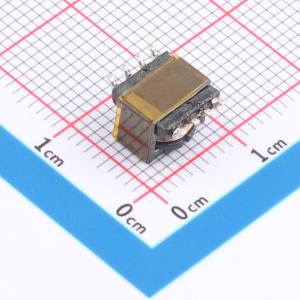

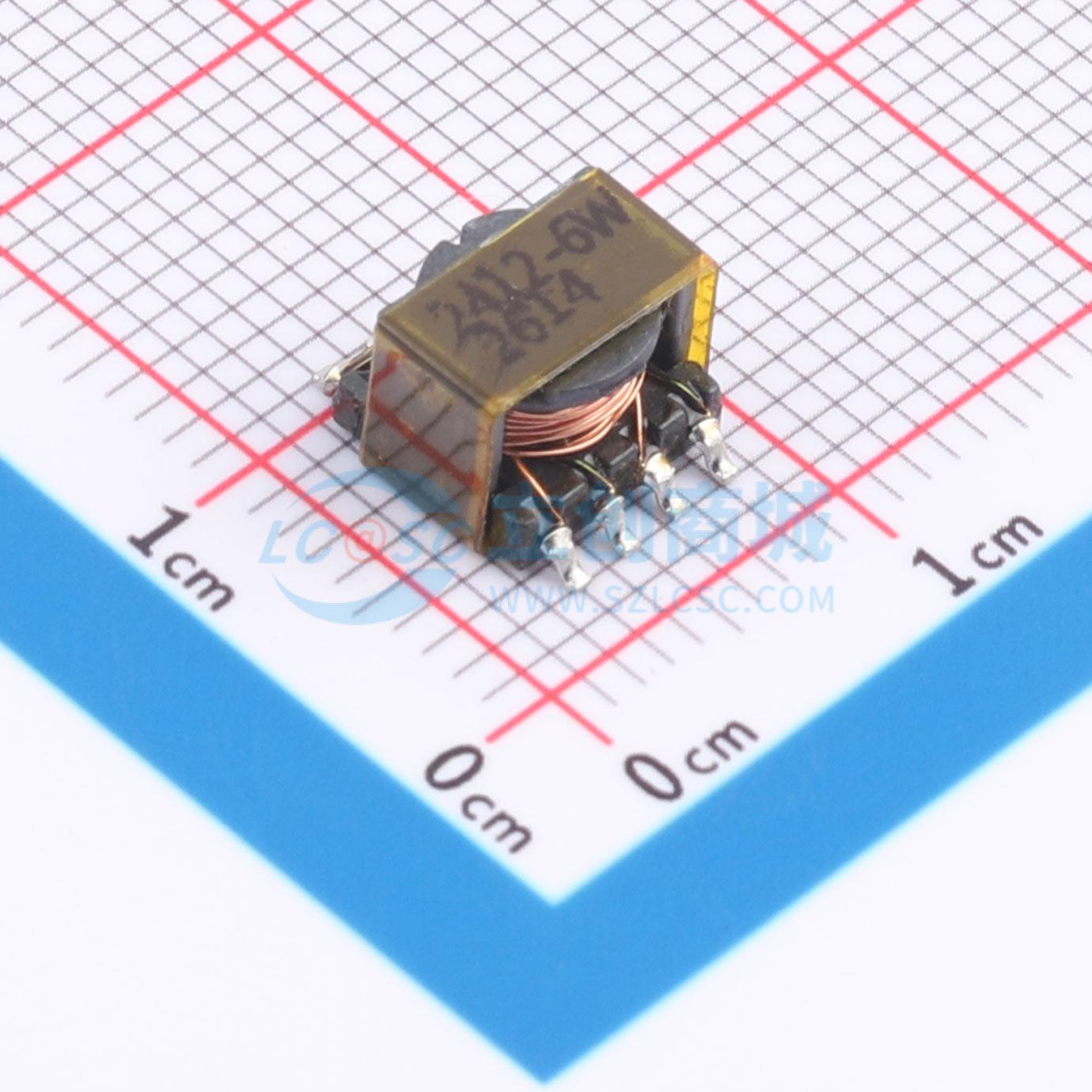

PER0705-8-2412-6WTR
SMD封装、行业标准引脚的DC-DC隔离变压器，可与电源管理芯片配合使用，实现电压转换和隔离
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：24VDC(9-36VDC)转12V,6W,ER7.5,SMD,4+4封装,8Pin,隔离变压器。
- 品牌名称
- DIGENT(里程)
- 商品型号
- PER0705-8-2412-6WTR
- 商品编号
- C54443278
- 商品封装
- SMD-8P,7x6.6mm
- 包装方式
- 托盘
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电源变压器 | |
| 匝数比 | 1:0.9:1.1:1.1 | |
| 初级电压 | 24V | |
| 次级电压 | 12V | |
| 功率 | 6W | |
| 一次绕组 | 双路 |
| 属性 | 参数值 | |
|---|---|---|
| 二次绕组 | 双路 | |
| 隔离电压(Vrms) | 1.5kV | |
| 电感 | 7.7uH | |
| 漏感 | 25uH | |
| 精度 | ±20% | |
| 高度 | 5.3mm |
商品概述
PER0705 - 3W/6W系列DC - DC隔离变压器是一种与各类电源管理芯片配合使用而专门设计的、可以提供输入与输出隔离的高性能高频变压器，可为客户精确定制匝数比，实现高精度电压转换和隔离。
商品特性
- 工作温度范围广：-40℃ ~ +85℃
- 隔离电压1500VDC
- SMD封装
- 行业标准引脚
- RoHS合规
