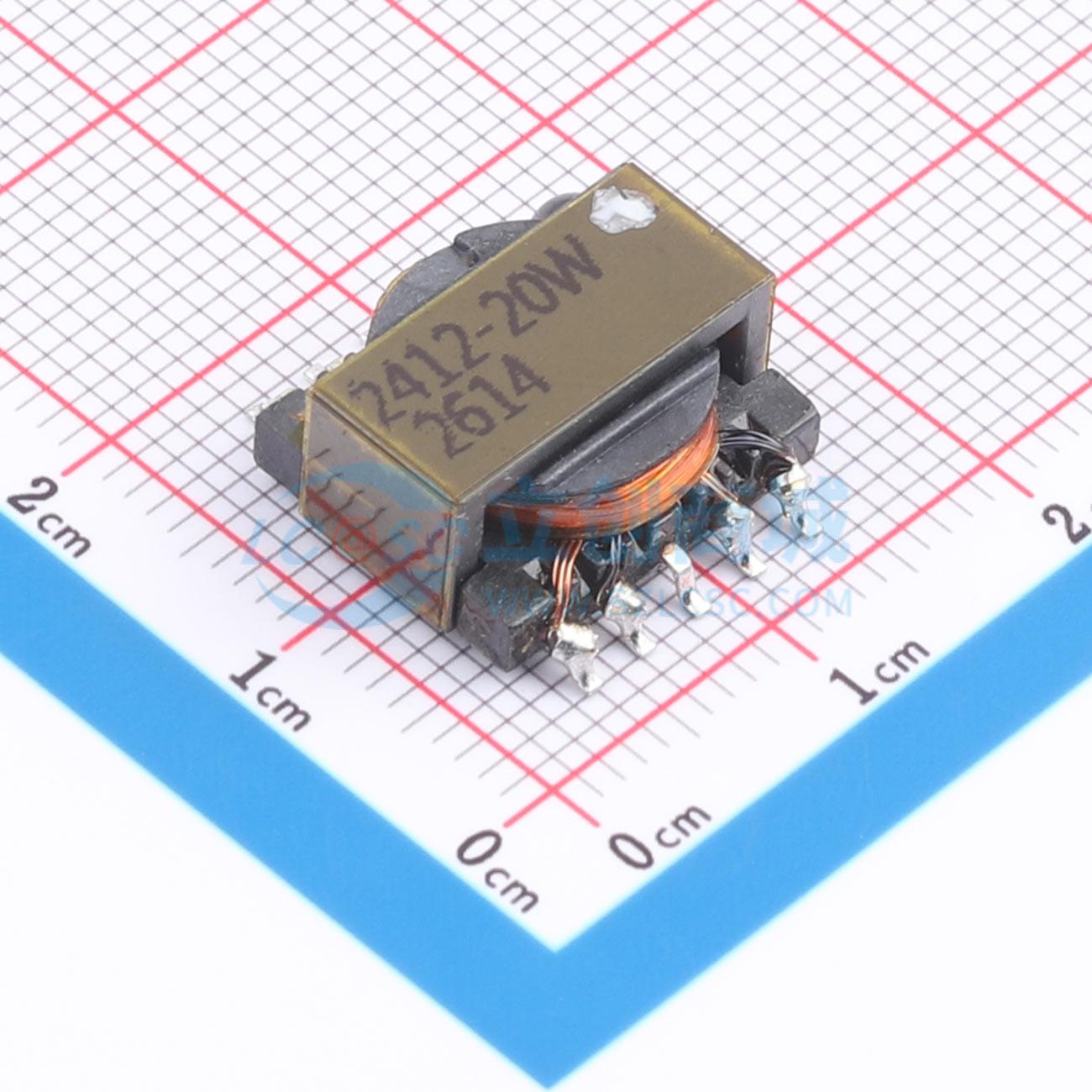

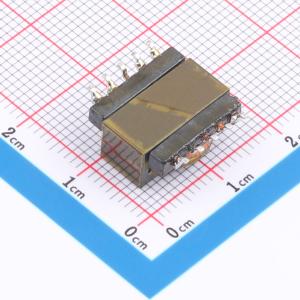

温馨提醒：图片仅供参考，商品以实物为准
PER1405-10-2412-20WTR
DC-DC隔离变压器，支持输入与输出隔离，可定制匝数比实现电压转换和隔离，采用SMD封装，具备行业标准引脚
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：24VDC(9-36VDC)转12V,20W,ER14.5,SMD,5+5封装,10Pin,隔离变压器。
- 品牌名称
- DIGENT(里程)
- 商品型号
- PER1405-10-2412-20WTR
- 商品编号
- C54443287
- 商品封装
- SMD-10P,14x12mm
- 包装方式
- 托盘
- 商品毛重
- 2.97克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电源变压器 | |
| 匝数比 | 1:1:0.88:0.88:0.5 | |
| 初级电压 | 24V | |
| 次级电压 | 12V | |
| 功率 | 20W | |
| 一次绕组 | 双路 |
| 属性 | 参数值 | |
|---|---|---|
| 二次绕组 | 三路 | |
| 隔离电压(Vrms) | 1.5kV | |
| 电感 | 7.5uH | |
| 漏感 | 25uH | |
| 精度 | ±20% | |
| 高度 | - |
商品概述
PER1405 - 20W系列DC - DC隔离变压器是一种与各类电源管理芯片配合使用而专门设计的、可以提供输入与输出隔离的高性能高频变压器，可为客户精确定制匝数比，实现高精度电压转换和隔离。
商品特性
- 工作温度范围广：-40℃ ~ +85℃
- 隔离电压1500VDC
- SMD封装
- 行业标准引脚
