温馨提醒：图片仅供参考，商品以实物为准

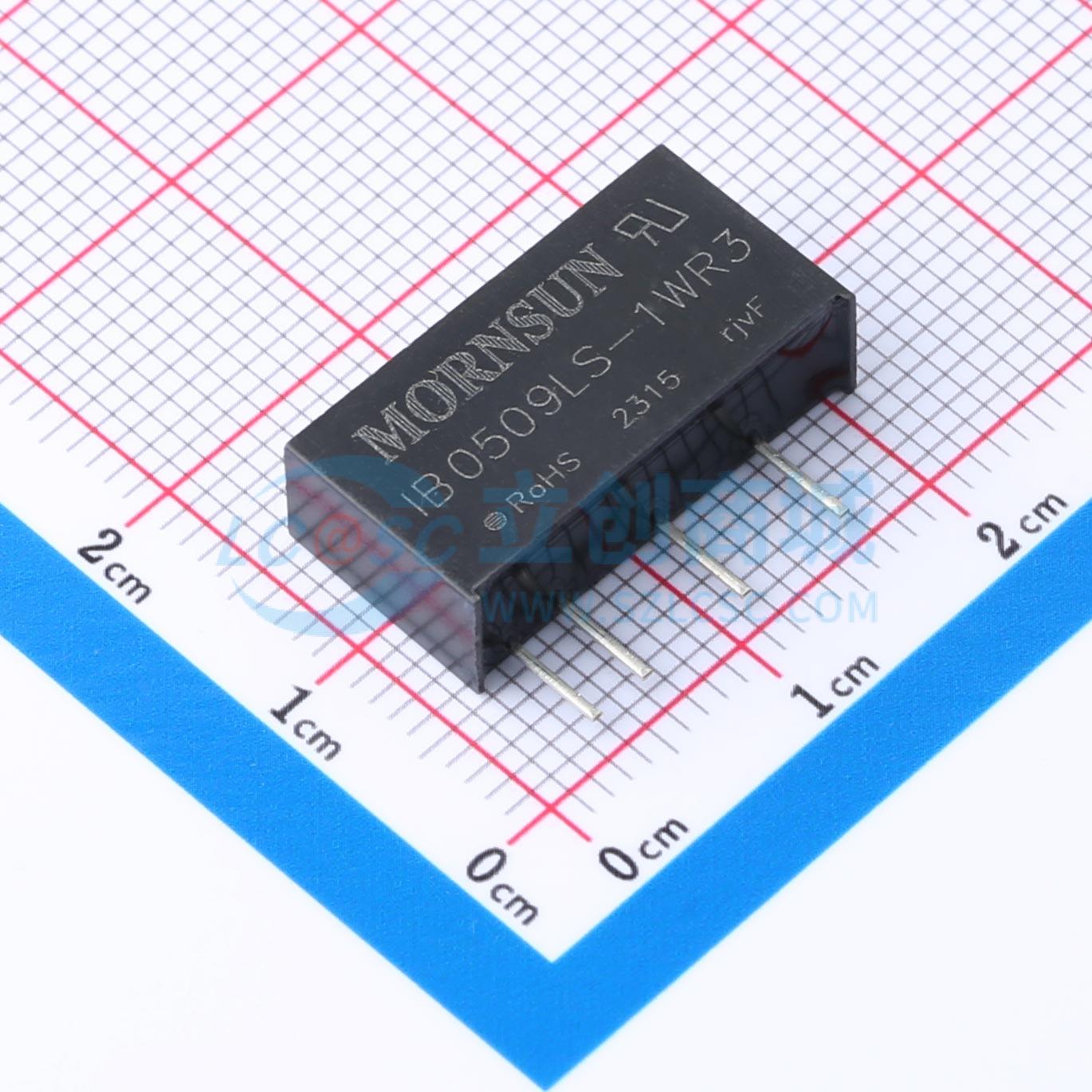

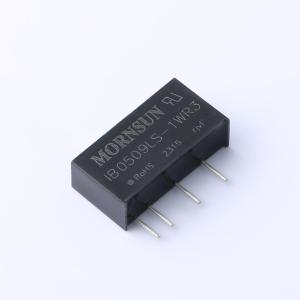

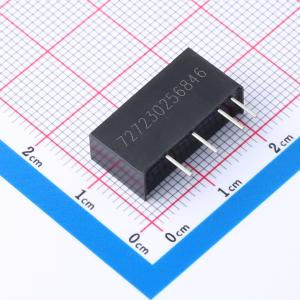

IB0509LS-1WR3
1W 隔离 DC-DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：连续短路保护。 空载输入电流低至 8mA。 工作环境温度范围：-40℃ 至 +85℃。 高效率达 75%。 输入/输出隔离测试电压 1.5kV DC
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- IB0509LS-1WR3
- 商品编号
- C5151472
- 商品封装
- SIP,19.7x6mm
- 包装方式
- 管装
- 商品毛重
- 2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.75V~5.25V | |
| 转换效率 | 71% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 111mA | |
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 270kHz | |
| 静态电流(Iq) | 12mA | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm |
商品特性
- 可持续短路保护
- 空载输入电流低至5mA
- 工作温度范围：-40°C to +85°C
- 效率高达73%
- 隔离电压1500VDC
- 国际标准引脚方式
- SIP封装
应用领域
- 前级干扰隔离场合
- 地干扰消除场合
- 纯数字电路场合
- 电压隔离转换场合
- 一般低频模拟电路场合
- 继电器驱动电路场合
