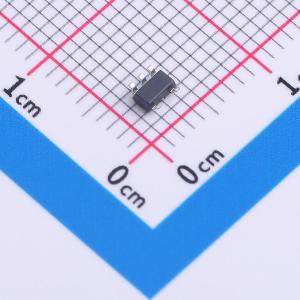

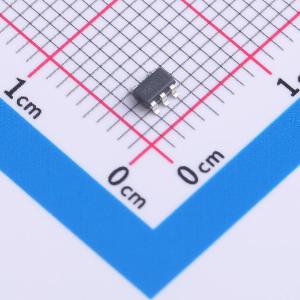

温馨提醒：图片仅供参考，商品以实物为准

SGM2210-3.3XN5G/TR

300mA，低静态电流、低噪声线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低静态电流、低噪声和低压差线性稳压器。能够提供300mA输出电流，典型压差为240mV。工作输入电压范围为2.5V至20V。固定输出电压范围为1.2V至5.0V，可调输出电压范围为1.2V至12V。其他特性包括逻辑控制关断模式、短路电流限制和热关断保护。具有自动放电功能，可在禁用状态下快速放电VOUT。采用绿色SOT-23-5封装，工作温度范围为-40℃至 + 125℃。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2210-3.3XN5G/TR
商品编号: C5151474
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043032克(g)

商品参数

商品概述

SGM2210是一款低静态电流、低噪声、低压差线性稳压器。它能够提供300mA的输出电流，典型压差为240mV。工作输入电压范围为2.5V至20V。固定输出电压范围为1.2V至5.0V，可调输出电压范围为1.2V至12V。其他特性包括逻辑控制关断模式、短路电流限制和热关断保护。SGM2210具有自动放电功能，可在禁用状态下快速对VOUT放电。 SGM2210采用绿色SOT - 23 - 5封装。其工作温度范围为-40℃至+125℃。

商品特性

工作输入电压范围：2.5V至20V
固定输出电压：1.2V、1.8V、2.5V、3.3V和5.0V
可调输出电压：1.2V至12V
300mA输出电流
输出电压精度：±25℃时为±1%
静态电流：36μA（典型值）
低压差：100mA、VOUT = 3.3V时为80mV（典型值）
低噪声：VOUT = 3.3V时为48μVRMS（典型值）
高电源抑制比：1kHz时为100dB（典型值）
电流限制和热保护
具备输出自动放电功能
使用小尺寸陶瓷电容即可稳定工作
关断电源电流：0.5μA（典型值）
工作温度范围：-40℃至+125℃
采用绿色SOT - 23 - 5封装

应用领域

掌上电脑
便携式电子设备
工业和医疗设备
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交80单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	100dB@(1kHz)
	压差	95mV@(100mA)

	属性	参数值
	静态电流(Iq)	36uA
	噪声	48uVrms
	特性	短路保护；带使能；过热保护；过流保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
