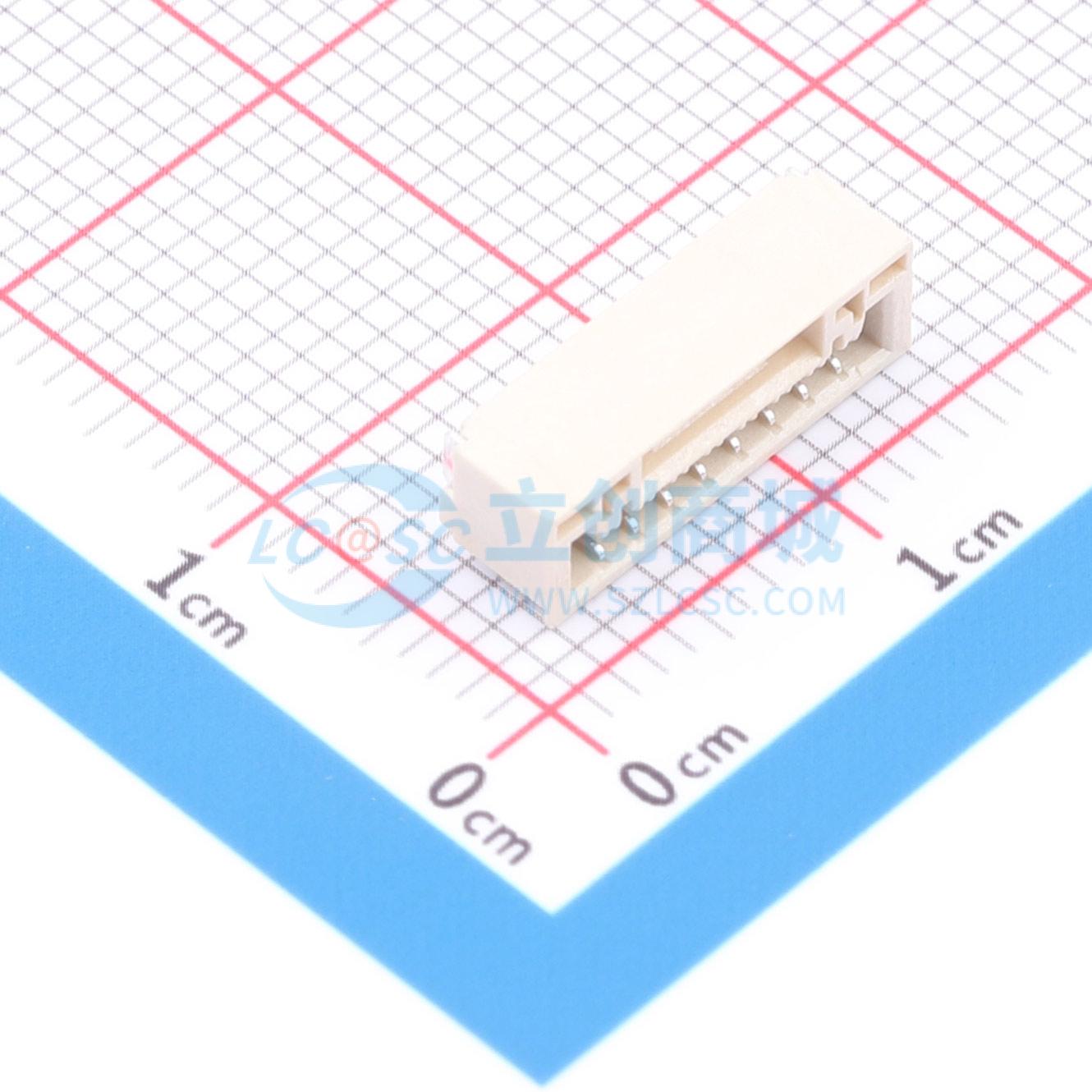

温馨提醒：图片仅供参考，商品以实物为准

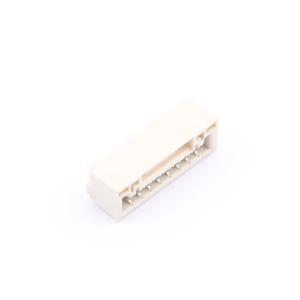

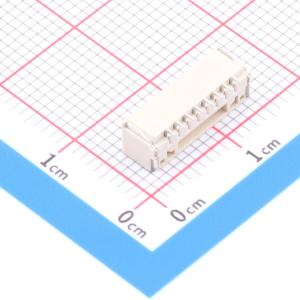

SH-GH1.25-8PWB
1x8P 间距:1.25mm 卧贴 系列:GH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 间距：1.25mm，P数：1x8P，卧贴带扣，系列：GH1.25，配套公头胶壳：C7437180，配套金属端子：C19192975
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- SH-GH1.25-8PWB
- 商品编号
- C54431914
- 商品封装
- SMD,P=1.25mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.5754克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x8P | |
| 间距 | 1.25mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | GH | |
| 总PIN数 | 8P | |
| 排数 | 1 | |
| 每排PIN数 | 8 | |
| 额定电流 | 1A | |
| 触头材质 | 磷青铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 带扣 | |
| 颜色 | 米色 | |
| Z轴-板上高度 | 4.35mm | |
| X轴-板上底边长度(间距线) | 13.25mm | |
| Y轴-板上底边宽度 | 4.05mm |
商品概述
该产品为针座，型号为SH - GH1.25 - 8PWB。所有材料符合ROHS2.0/REACH/HF要求。额定电流1A（AC、DC），额定电压50V（AC、DC），温度范围-25℃~+85℃，接触电阻≤0.03Ω，绝缘电阻≥100MΩ，耐压500V（AC/minute），适用线规AWG#30 to #26。产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象，外形尺寸依照附图，相同规格应能互换。适用PC板厚度1.2~1.6mm。包装方面，塑件内包装为塑料袋，端子内包装为盘装带料包装，装（贴）入合格证，注明产品名称、规格型号、数量、生产日期；外包装为纸箱，贴装箱单，注明产品名称、规格型号、数量、出货日期，产品在箱内不晃动。运输允许用任何方式，勿淋湿及机械性损伤。贮存时，包装完毕的连接器应在环境温度为-10℃~+40℃，相对湿度≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中。
