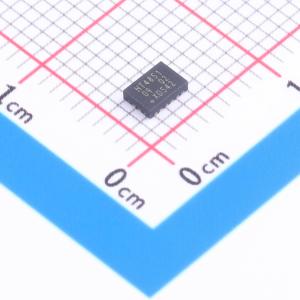

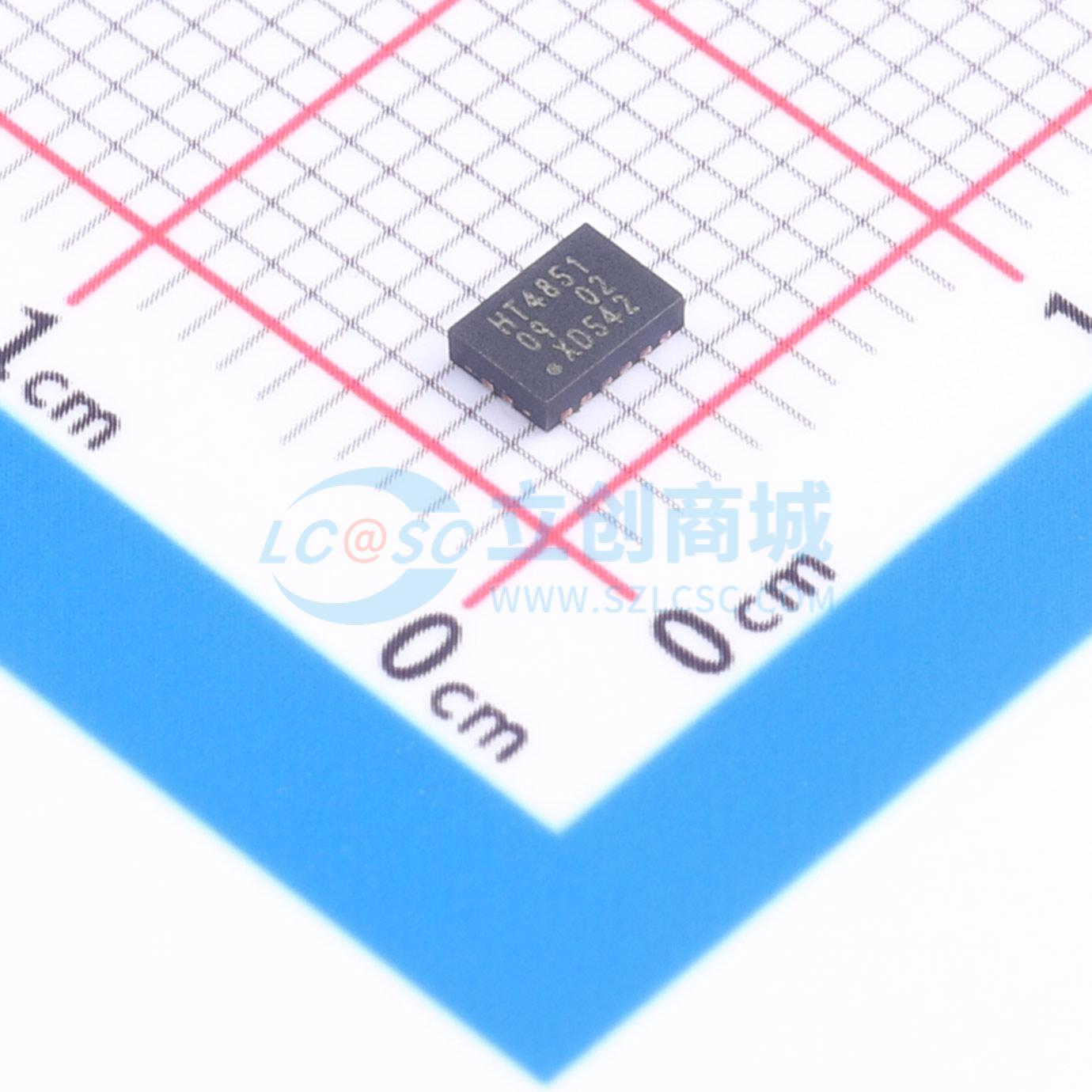

74HCT4851BQ-Q100
74HCT4851BQ-Q100
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74HCT4851BQ-Q100
- 商品编号
- C54425848
- 商品封装
- DFN-16(2.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 故障保护 |
商品概述
74HC4851-Q100、74HCT4851-Q100是高速硅栅CMOS器件，符合JEDEC标准7A。 74HC4851-Q100、74HCT4851-Q100是8通道模拟多路复用器/解复用器，具有三个数字选择输入（S0至S2）、一个低电平有效使能输入（E）、八个独立输入/输出（Y0至Y7）和一个公共输入/输出（Z）。这些器件具备注入电流效应控制功能，在汽车应用中具有极高价值，因为在这类应用中，超过电源电压的情况十分常见。 当E为低电平时，通过S0至S2选择八个开关中的一个（低阻抗导通状态）。 当E为高电平时，所有开关均处于高阻抗关断状态，与S0至S2无关。 注入电流效应控制功能允许禁用的模拟输入通道上的信号超过电源电压，而不会影响启用的模拟通道的信号。这消除了通常用于将模拟通道信号保持在电源电压范围内的外部二极管/电阻网络的需求。 本产品已通过汽车电子委员会（AEC）Q100（1级）标准认证，适用于汽车应用。
商品特性
- 符合AEC-Q100（1级）的汽车产品认证
- 工作温度范围为-40 ℃至+85 ℃以及-40 ℃至+125 ℃
- 注入电流交叉耦合 <1 mV/mA
- 74HC4851-Q100的电源电压范围宽，为2.0 V至6.0 V
- ESD保护：MIL-STD-883方法3015，人体模型（HBM）超过2000 V；JESD22-A114F，机器模型（MM）超过2000 V；JESD22-A115-A超过200 V（C = 200 pF，R = 0 Ω）
- 闩锁性能符合JESD 78 II类A级标准，超过100 mA
- 低导通电阻：VCC = 2.0 V时为400 Ω（典型值）
- VCC = 3.0 V时为215 Ω（典型值）
- VCC = 3.3 V时为120 Ω（典型值）
- VCC = 4.5 V时为76 Ω（典型值）
- VCC = 6.0 V时为59 Ω（典型值）
- 多种封装选项
- 带可侧焊侧翼的DHVQFN封装，可实现焊点的自动光学检测（AOI）
应用领域
- 模拟多路复用和解复用
- 数字多路复用和解复用
- 信号选通
- 汽车应用
