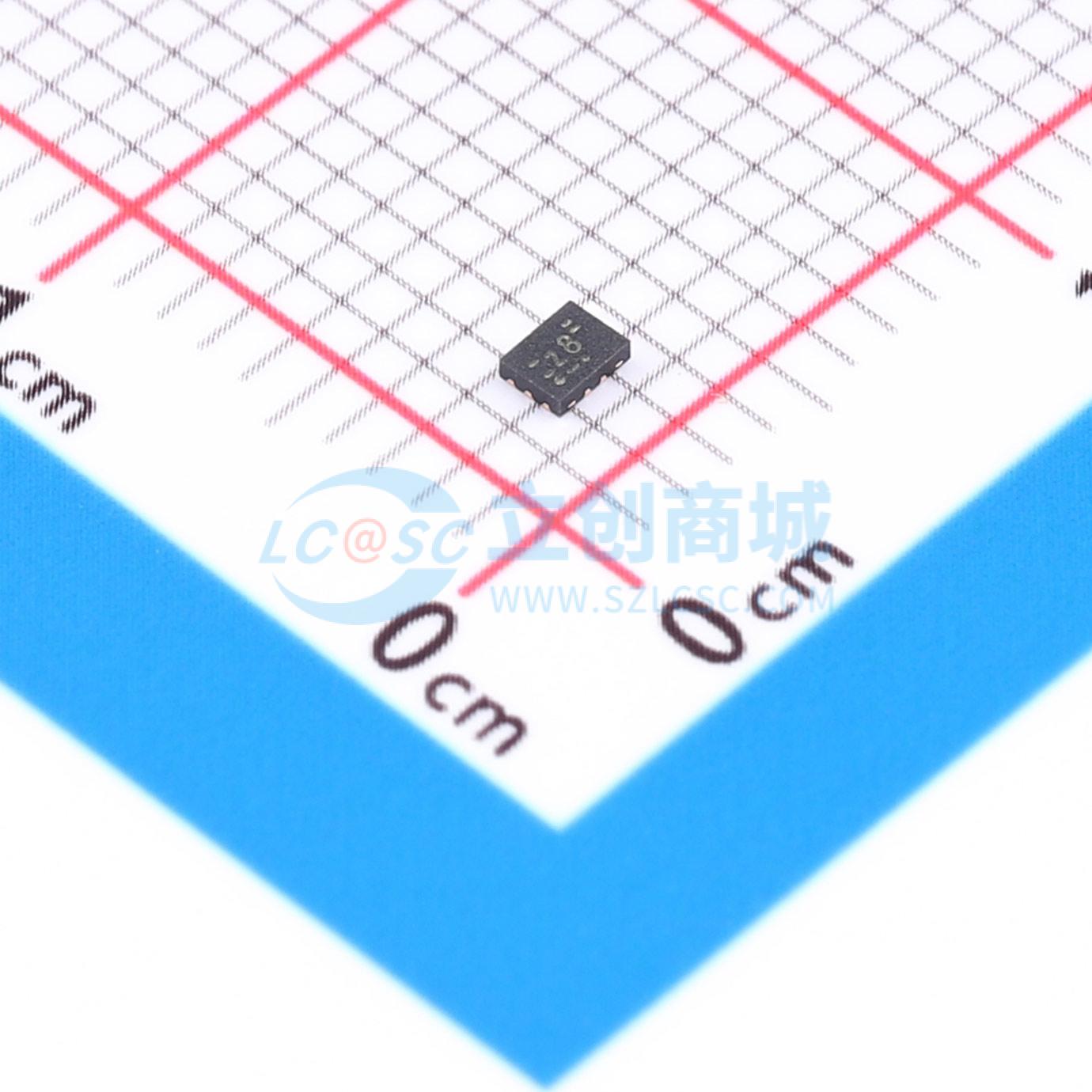

温馨提醒：图片仅供参考，商品以实物为准
NXT4558GU-Q100
NXT4558GU-Q100
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- NXT4558GU-Q100
- 商品编号
- C54425873
- 商品封装
- XQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | - | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | - | |
| 工作电压(VCCB) | - | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | - | |
| 输出类型 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 自动方向检测；集成上拉电阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
NXT4558 - Q100器件专为使SIM卡与单个低压主机侧接口连接而设计。NXT4558 - Q100有三个电平转换器，用于在SIM卡和主机微控制器之间转换数据、复位（RST）和时钟（CLK）信号。它具备高速电平转换能力，能够支持B类、C类SIM卡。一个高电平有效的使能（EN）引脚可使转换器正常工作。EN引脚从高电平到低电平的转换会根据ISO - 7816 - 3标准启动SIM卡引脚的关机序列。NXT4558 - Q100符合所有ETSI、IMT - 2000和ISO - 7816 SIM/智能卡接口要求。
商品特性
- 符合AEC - Q100（1级）汽车产品认证
- 工作温度范围为 - 40°C至 + 85°C和 - 40°C至 + 125°C
- 支持供电电压为1.62 V至3.3 V的SIM卡和eSIM
- 主机微控制器工作电压范围：1.08 V至1.98 V
- 通过电容隔离实现SIM卡和主机侧接口之间I/O、RST和CLK的自动电平转换
- 具备根据ISO - 7816 - 3标准对SIM卡信号的关机功能
- 高Vdis(UVLO_AC)开关电平，在VCC_SIM掉电时可快速关机
- 集成上拉电阻，无需外部电阻
- 集成EMI滤波器，可抑制数字I/O的高次谐波
- 高电平EN信号可使能信号转换
- 低电流关机模式电流小于1 μA
- 支持超过5 MHz的时钟速度
- 无铅，符合有害物质限制（RoHS）标准，无卤素和锑（符合深绿色标准）
- 闩锁性能超过JESD 78 II类B级的100 mA
- ESD保护：
- HBM：ANSI/ESDA/JEDEC JS - 001 2类超过2000 V
- CDM：ANSI/ESDA/JEDEC JS - 002 C3类超过1000 V
- IEC61000 - 4 - 2 4级，所有SIM卡侧引脚的接触放电和空气放电分别为8 kV和15 kV
- 采用10引脚XQFN封装
应用领域
NXT4558 - Q100可用于一系列连接SIM卡的设备，包括：
- 远程信息处理控制单元
- SIM卡接口
- 无线销售点终端
