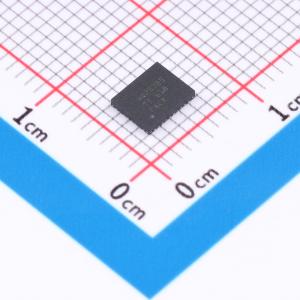

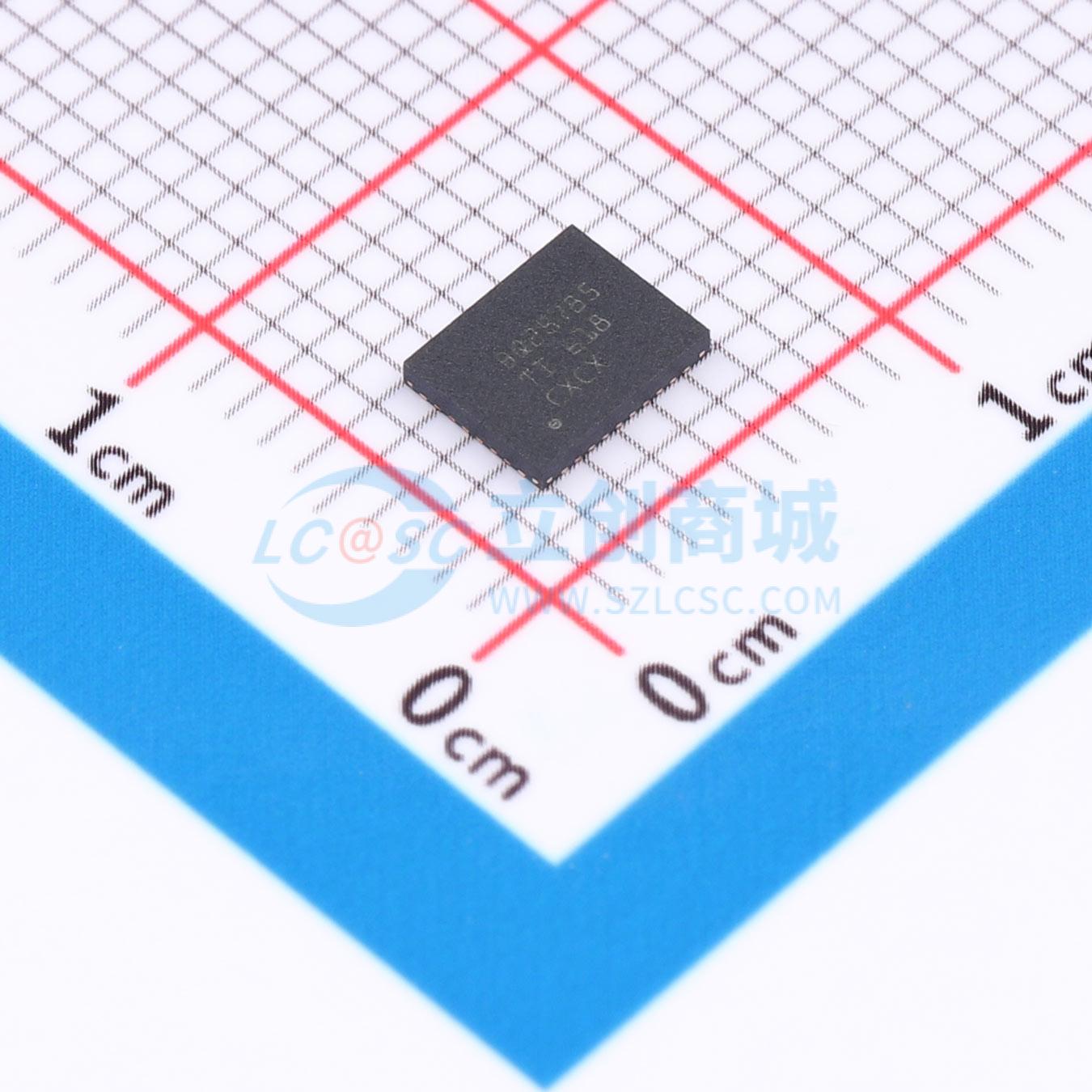

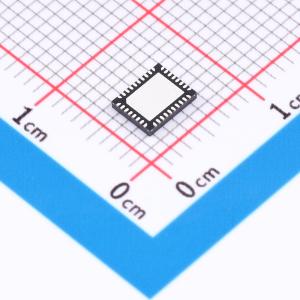

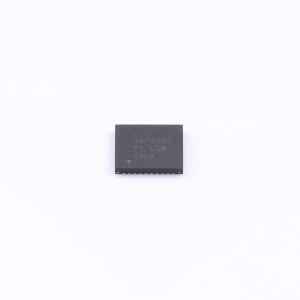

BQ25785REER

BQ25785 是一款同步NVDC升降压电池充电控制器，可从多种输入源（包括USB适配器、扩展功率范围（EPR）USB-C电力传输（PD）源、标准功率范围（SPR）USB-C电力传输（PD）源以及传统适配器）为2节至5节电池充电。该器件采用低元器件数量、高效率设计，适用于空间受限的2节至5节电池充电应用。NVDC配置允许系统根据电池电压进行调节，且不会低于系统最小电压。即使电池完全放电或移除，系统仍可保持工作。当负载功率超过输入源额定值时，电池进入补充模式，防止系统崩溃。上电期间，充电器根据输入源和电池状态将转换器设置为降压、升压或升降压配置。充电器无需主机控制即可在降压、升压和升降压工作模式之间无缝切换。TI专利准双相转换器可在大功率降压模式下交错双相，有助于热分布并减小每个电感器的尺寸。同时，由于升压模式下功率运行受限，该器件仅需要两个升压侧开关MOSFET，从而节省整体系统面积和成本。没有输入源时，BQ25785支持USB On-the-Go（OTG）功能。当仅由电池为系统供电且USB OTG端口未连接外部负载时，BQ25785实现最新的Intel® Vmin主动保护（VAP）功能，器件从电池为VBUS电压充电，在输入去耦电容中存储一些能量。在系统峰值功率突增期间，存储在输入电容中的能量为系统补充能量，防止系统电压降至系统最小电压以下导致系统崩溃。BQ25785可监测适配器电流、电池电流和系统功率。灵活可编程的PROCHOT输出可直接连接到CPU，在需要时进行降频。最新版本的USB-C PD规范包含快速角色交换（FRS），可及时实现功率角色交换，因此连接到扩展坞的设备可避免出现瞬间断电或故障。该器件集成符合PD规范的FRS功能。TI专利开关频率抖动模式可显著降低整个传导EMI频率范围（150kHz至30MHz）的EMI噪声。提供多种抖动缩放选项，可为不同应用提供灵活性。抖动功能大大简化了EMI噪声滤波器设计。充电器采用TI专利直通模式（PTM），可提高全负载范围的效率。在PTM模式下，输入功率直接通过充电器到达系统。可节省MOSFET的开关损耗和电感铁芯损耗，从而实现高效率运行。BQ25785采用36引脚4mm × 5mm WQFN封装。

• TI专利准双相升降压窄电压直流（NVDC）充电器，适用于USB-C扩展功率范围（EPR）接口平台
• 输入电压范围3.5V至40V，可为2节至5节电池充电
• 基于5mΩ/2mΩ检测电阻，充电电流最高可达16.3A或30A
• 基于10mΩ/5mΩ检测电阻，输入电流限制最高可达8.2A/16.4A
• 支持USB 2.0、USB 3.0、USB 3.1、USB 3.2、USB-C电力传输和扩展功率范围输入电流设置
• 输入电流优化器（ICO），可在不使适配器过载的情况下提取最大输入功率
• 集成符合USB-PD规范的快速角色交换（FRS）功能
• 准双相降压、升降压、升压操作之间无缝切换
• 通过MODE引脚配置可实现单相升降压灵活性
• 输入电流和电压调节（IINDPM和VINDPM），可防止源过载
• 适配器满载时电池为系统补充功率
• TI专利双随机扩频（DRSS），满足IEC-CISPR 32 EMI规范
• TI专利直通模式（PTM），效率大于99%，支持电池快速充电
• 符合IMVP8/IMVP9规范，适用于Intel平台系统功能
• 增强型Vmin主动保护（VAP）模式，遵循最新Intel规范，在系统峰值功率突增期间从输入电容为系统补充功率
• 全面的PROCHOT配置文件
• 两级放电电流限制PROCHOT配置文件，避免电池损耗
• 系统功率监测（PSYS）
• 通过专用引脚实现输入和电池电流监测
• 集成16位ADC，可监测电压、电流和功率
• 补充模式下电池MOSFET工作在理想二极管状态
• 支持USB端口由电池供电（USB OTG）
• OTG输出电压范围3V至38V
• 基于10mΩ检测电阻，输出电流限制最高可达8.2A
• 可编程开关频率为600kHz或800kHz，支持2.2µH或1.5µH电感器
• SMBus主机控制接口，可实现灵活的系统配置
• 调节和监测精度高
• ±0.5%充电电压调节精度
• ±2.5%充电电流调节精度
• ±2%输入电流调节精度
• ±2%输入/充电电流监测精度
• 安全功能:热调节和热关断；输入、系统、电池过压保护；输入、MOSFET、电感过流保护
• 封装:36引脚 4.0mm × 5.0mm WQFN

• 标准笔记本电脑
• Chromebook & WOA
• 家用电器:电池充电器、制氧机
