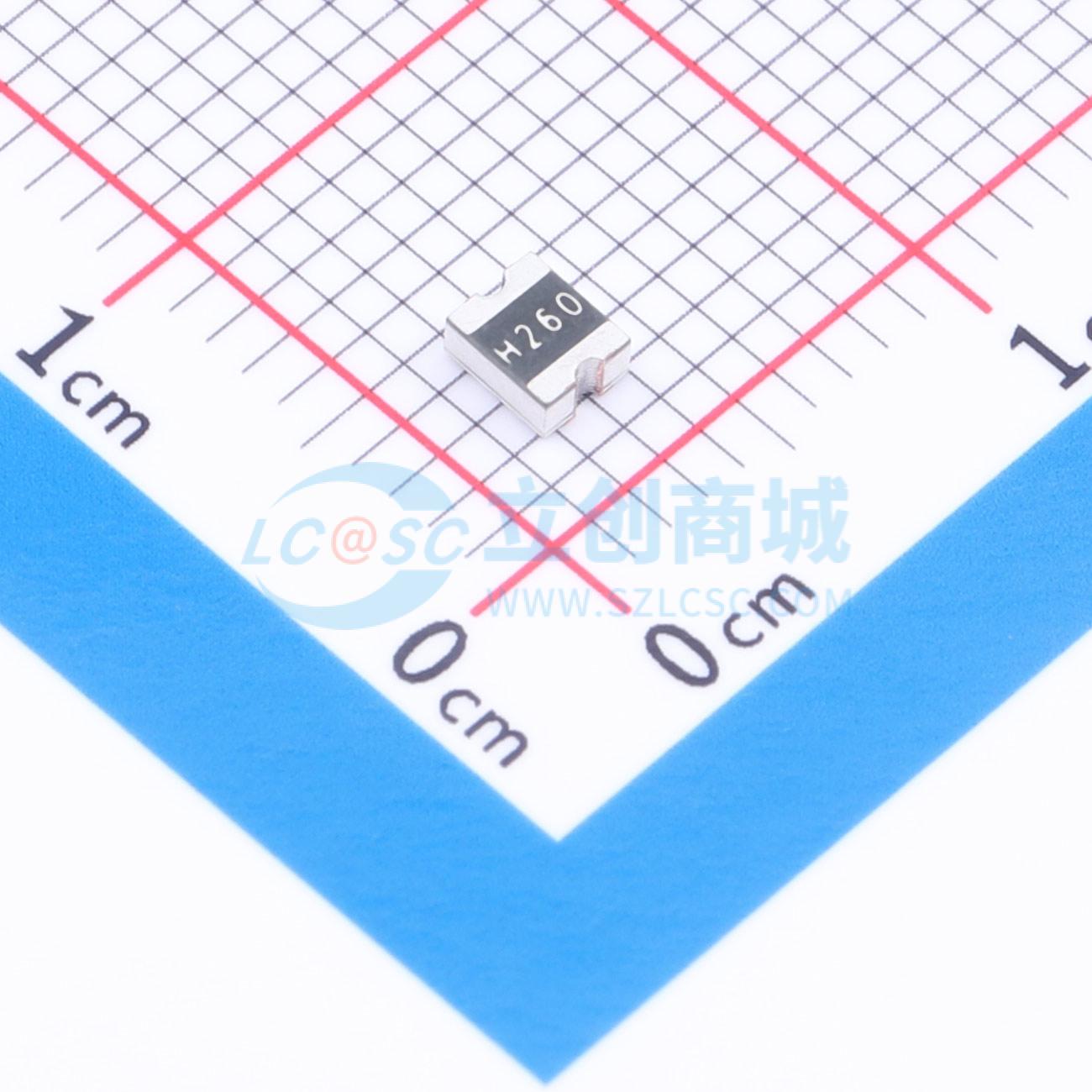

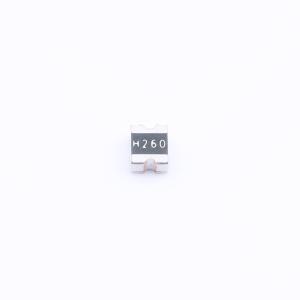

HX 1210-OS-H260

震动开关 HX 1210 - OS - H260，其传感器与一个上拉电阻组成检测电路，电阻取值由检测电路的输入阻抗决定。若直接输入到单片机，可将单片机端口设置成“输入型”，上拉电阻在 10K 到 10M 范围内，为减少静态电流损耗，上拉电阻可尽量选大。当发生震动或位移时，单片机可通过检测到的高低电平变化触发唤醒，并可通过软件设置延时调节灵敏度。该产品在静止时不能保证 100% 处于接通状态，设计软件时应考虑信号由高到低和由低到高的过渡变化过程，可通过软件设置调节读取和捕捉所需灵敏度，常闭电流同样可通过软件设置规避固定电平脉冲。传感器信号形式有 4 种表现，为 10 - 200Hz 随机振动，振幅大于 1mm。
