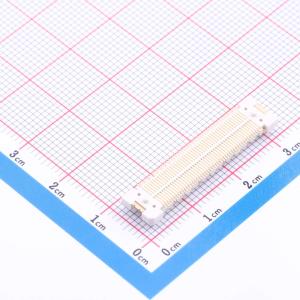

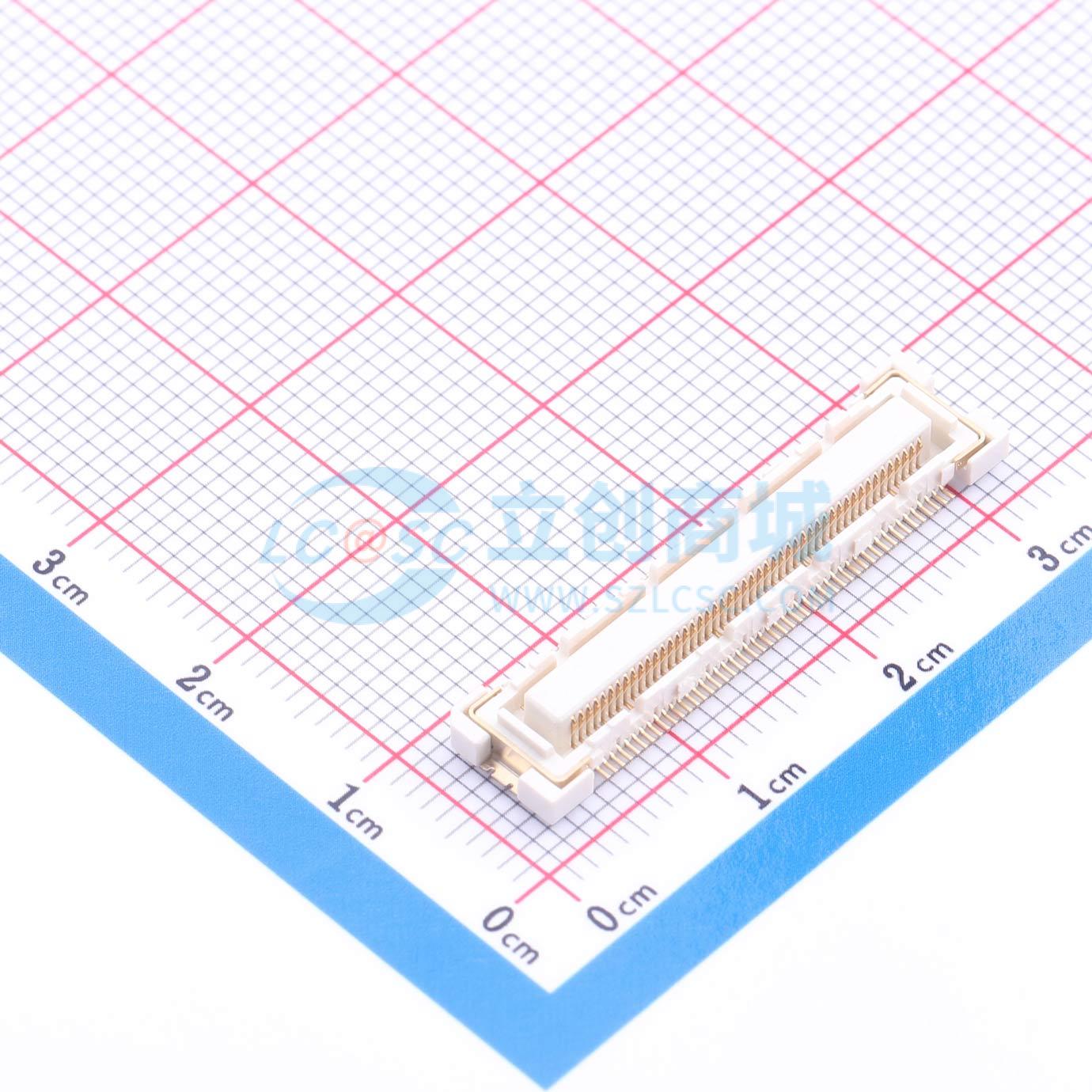

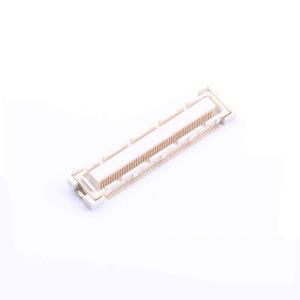

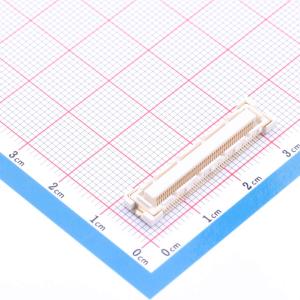

温馨提醒：图片仅供参考，商品以实物为准
5001B-FX10532-96FR-00
PIN:96P 间距:0.5mm 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PIN:96P 间距:0.5mm 立贴
- 品牌名称
- JMEconn(文章济美)
- 商品型号
- 5001B-FX10532-96FR-00
- 商品编号
- C54407275
- 商品封装
- SMD,P=0.5mm
- 包装方式
- 编带
- 商品毛重
- 3.455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 板对板与背板连接器 | |
| 总PIN数 | 96P | |
| 间距 | 0.5mm | |
| 公母 | 母 | |
| 系统配合高度 | 4mm | |
| 安装方式 | 立贴 | |
| 排数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 500mA | |
| 额定电压 | 50V | |
| 附加特征 | 带柱 | |
| 连接方式 | 槽型对接 | |
| 触头材质 | 磷青铜 | |
| 触头镀层 | 金 | |
| 工作温度 | -25℃~+85℃ |
商品概述
本规格书涵盖了15+ Gbps、0.5mm间距堆叠连接器的性能、测试和质量要求。产品的设计、结构和物理尺寸应符合适用产品图纸的规定。材料方面，外壳采用LCP高温热塑性塑料（UL 94v - 0，白色），触点为磷青铜，插头的接触区域镀金、引脚区域镀锡，插座的接触区域镀金、引脚区域闪镀；接地板为镀锡磷青铜。额定电压为50VAC，额定电流最大0.5A，工作温度范围为 -25°C到 +85°C（包括端子温升），工作湿度范围最大相对湿度93%，存储温度范围为20±8°C，存储湿度范围最大相对湿度60%。产品应设计为满足图1中规定的电气、机械和环境性能要求，所有测试应在环境条件下进行。
