温馨提醒：图片仅供参考，商品以实物为准

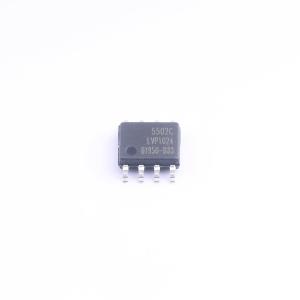

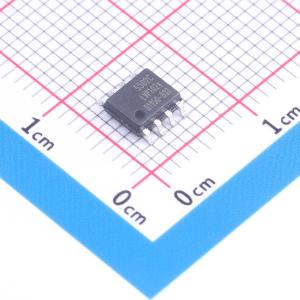

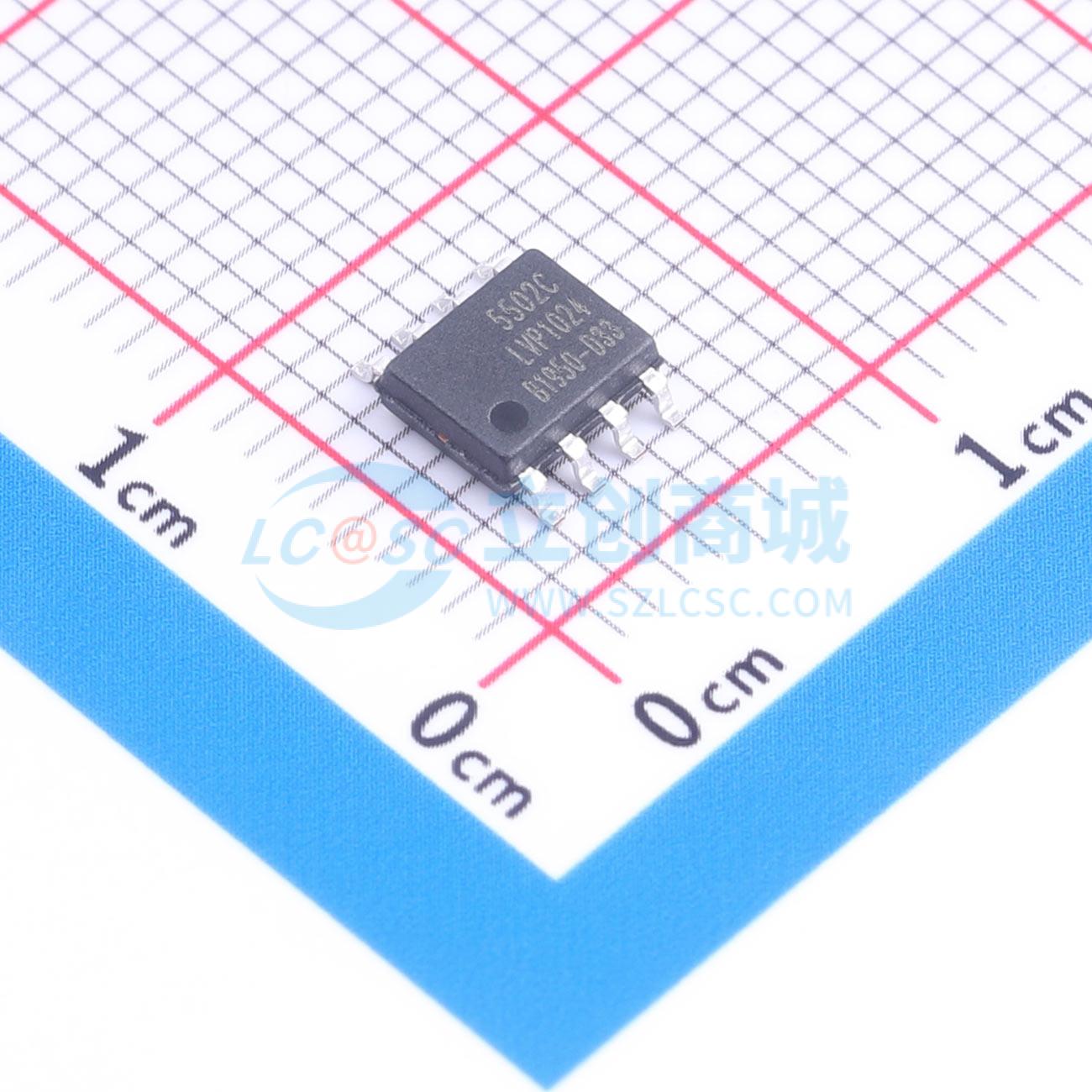

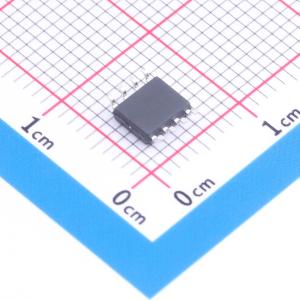

KTH5502LVPSP8-AB1024
3D霍尔磁性角度传感器芯片，基于垂直霍尔技术，支持全角度测量，集成多种输出接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- KTH5502是一款高性能、多接口输出的3D霍尔磁性角度传感器芯片，专为需要高精度角度检测和位置反馈的应用而设计。芯片集成了增量式AB输出、PWM输出、模拟电压输出以及I²C/SPI数字接口，几乎覆盖所有主流MCU接口需求。其极致性价比和业界最小封装（DFN2×2） 两大核心优势，可帮助客户快速落地产品，降低BOM成本，实现小型化设计。
- 品牌名称
- CONNTEK(昆泰芯)
- 商品型号
- KTH5502LVPSP8-AB1024
- 商品编号
- C54334024
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1306克(g)
商品参数
参数完善中
商品概述
KTH5502是一款基于垂直霍尔技术的高精度绝对角度传感器芯片，支持全角度（0–360°）测量。芯片内部集成X、Y轴的垂直霍尔元件和Z轴的水平霍尔元件，能同时感知磁场在X、Y、Z三个方向的变化。得益于垂直霍尔技术优异的正交匹配特性、低失调设计和高性能信号链，KTH5502内部通过高精度放大电路和16位ADC将磁场信号转换为数字信号，并结合专用的算法处理，实现在XY平面内的高分辨率绝对角度输出。芯片集成了灵活多样的输出接口：标准I²C/SPI数字接口，可直接读取16-bit高分辨率绝对角度值，便于与微控制器进行高效数据通信；PWM输出，提供与绝对角度成比例的PWM信号，分辨率高达14bit，兼容需要模拟量或简单数字接口的系统；模拟电压信号，可兼容MCU使用单接口ADC读取电压的使用方式；ABZ正交编码器输出，提供可替代传统光电编码器的增量式输出，最大支持1024线（4096步）/圈(PPR)，满足高分辨率位置反馈和速度控制需求。
商品特性
- 高精度垂直霍尔技术，支持全角度（0–360°）测量
- 16-bit分辨率绝对角度输出
- 1.7V - 3.6V工作电压
- 丰富的接口：I²C、SPI、ABZ、PWM、模拟电压
- 最高支持转速5000转/分钟
- 适用于各种在轴无接触式场景
- 支持SOP - 8L和DFN2×2 - 8L封装
应用领域
- 绝对角度位置检测：需要高精度角度反馈的任何应用
- 电机位置与速度控制：BLDC、步进电机、云台电机、舵机、机器人关节电机等
- 旋转位置检测：工业旋钮、操纵杆、工业转向角传感器、油门位置、阀门开度
- 替代传统编码器：增量式编码器(ABZ)、模拟电压信号
- 非接触式人机交互：智能旋钮、控制面板
