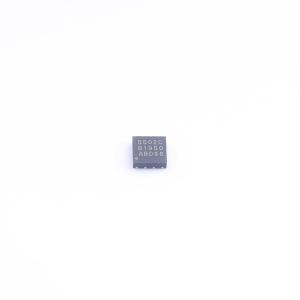

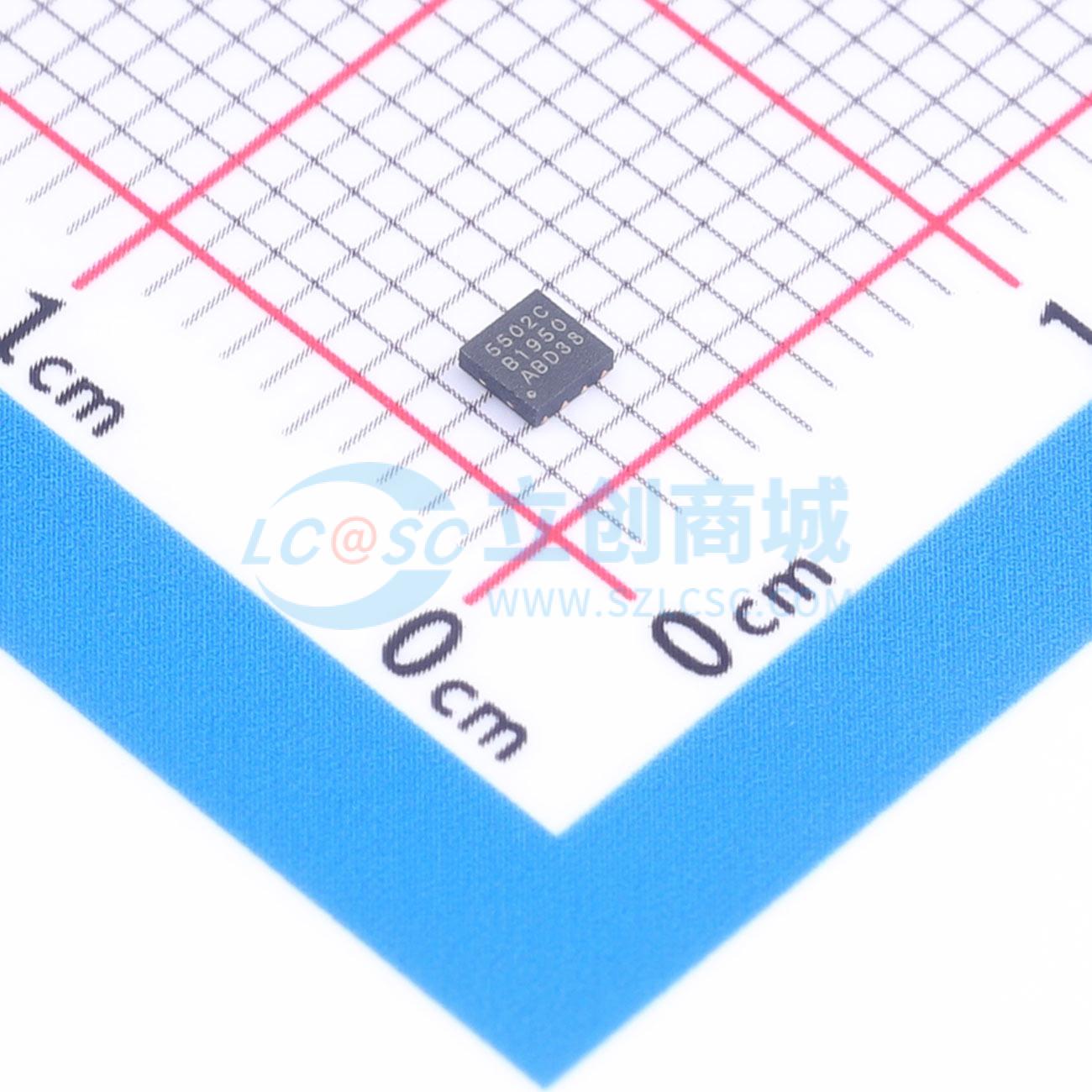

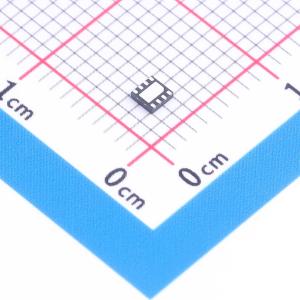

KTH5502HVPDN8-AB256

3D霍尔磁性角度传感器芯片，基于垂直霍尔技术，支持全角度测量，集成多种输出接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: KTH5502是一款高性能、多接口输出的3D霍尔磁性角度传感器芯片，专为需要高精度角度检测和位置反馈的应用而设计。芯片集成了增量式AB输出、PWM输出、模拟电压输出以及I²C/SPI数字接口，几乎覆盖所有主流MCU接口需求。其极致性价比和业界最小封装（DFN2×2）两大核心优势，可帮助客户快速落地产品，降低BOM成本，实现小型化设计。
品牌名称: CONNTEK(昆泰芯)
商品型号: KTH5502HVPDN8-AB256
商品编号: C54334025
商品封装: DFN-8L(2x2)
包装方式: 编带
商品毛重: 0.0186克(g)

商品参数

参数完善中

商品概述

KTH5502是一款基于垂直霍尔技术的高精度绝对角度传感器芯片，支持全角度（0–360°）测量。芯片内部集成X、Y轴的垂直霍尔元件和Z轴的水平霍尔元件，能同时感知磁场在X、Y、Z三个方向的变化。得益于垂直霍尔技术优异的正交匹配特性、低失调设计和高性能信号链，KTH5502内部通过高精度放大电路和16位ADC将磁场信号转换为数字信号，并结合专用的算法处理，实现在XY平面内的高分辨率绝对角度输出。芯片集成了灵活多样的输出接口：标准I²C/SPI数字接口，可直接读取16-bit高分辨率绝对角度值，便于与微控制器进行高效数据通信；PWM输出，提供与绝对角度成比例的PWM信号，分辨率高达14bit，兼容需要模拟量或简单数字接口的系统；模拟电压信号，可兼容MCU使用单接口ADC读取电压的使用方式；ABZ正交编码器输出，提供可替代传统光电编码器的增量式输出，最大支持1024线（4096步）/圈(PPR)，满足高分辨率位置反馈和速度控制需求。

商品特性

高精度垂直霍尔技术，支持全角度（0–360°）测量
16-bit分辨率绝对角度输出
1.7V - 3.6V工作电压
丰富的接口：I²C、SPI、ABZ、PWM、模拟电压
最高支持转速5000转/分钟
适用于各种在轴无接触式场景
支持SOP - 8L和DFN2×2 - 8L封装

应用领域

绝对角度位置检测：需要高精度角度反馈的任何应用
电机位置与速度控制：BLDC、步进电机、云台电机、舵机、机器人关节电机等
旋转位置检测：工业旋钮、操纵杆、工业转向角传感器、油门位置、阀门开度
替代传统编码器：增量式编码器(ABZ)、模拟电压信号
非接触式人机交互：智能旋钮、控制面板
