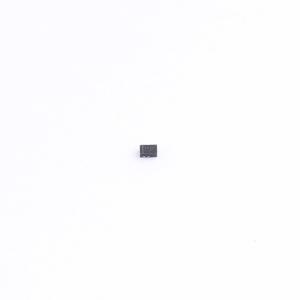

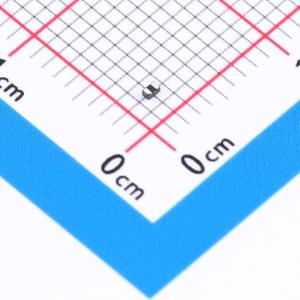

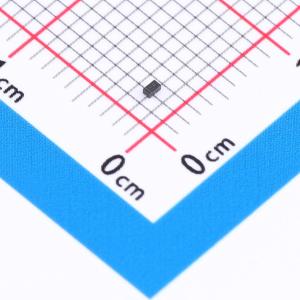

H15VN10UB
单向、正常电容ESD保护二极管，低漏电流，采用DFN1006-2L表面贴装封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H15VN10UB
- 商品编号
- C54334013
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.018557克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 32V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 640W | |
| 击穿电压(VBR) | 18V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 100pF |
商品特性
- 低漏电流
- DFN1006 - 2L表面贴装封装
- IEC 61000 - 4 - 2（静电放电空气放电）：±30kV
- IEC 61000 - 4 - 2（静电放电接触放电）：±30kV
- IEC 61000 - 4 - 5（雷电8/20µs）：20A
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器、数码相机
- 外设、音频播放器、工业设备
