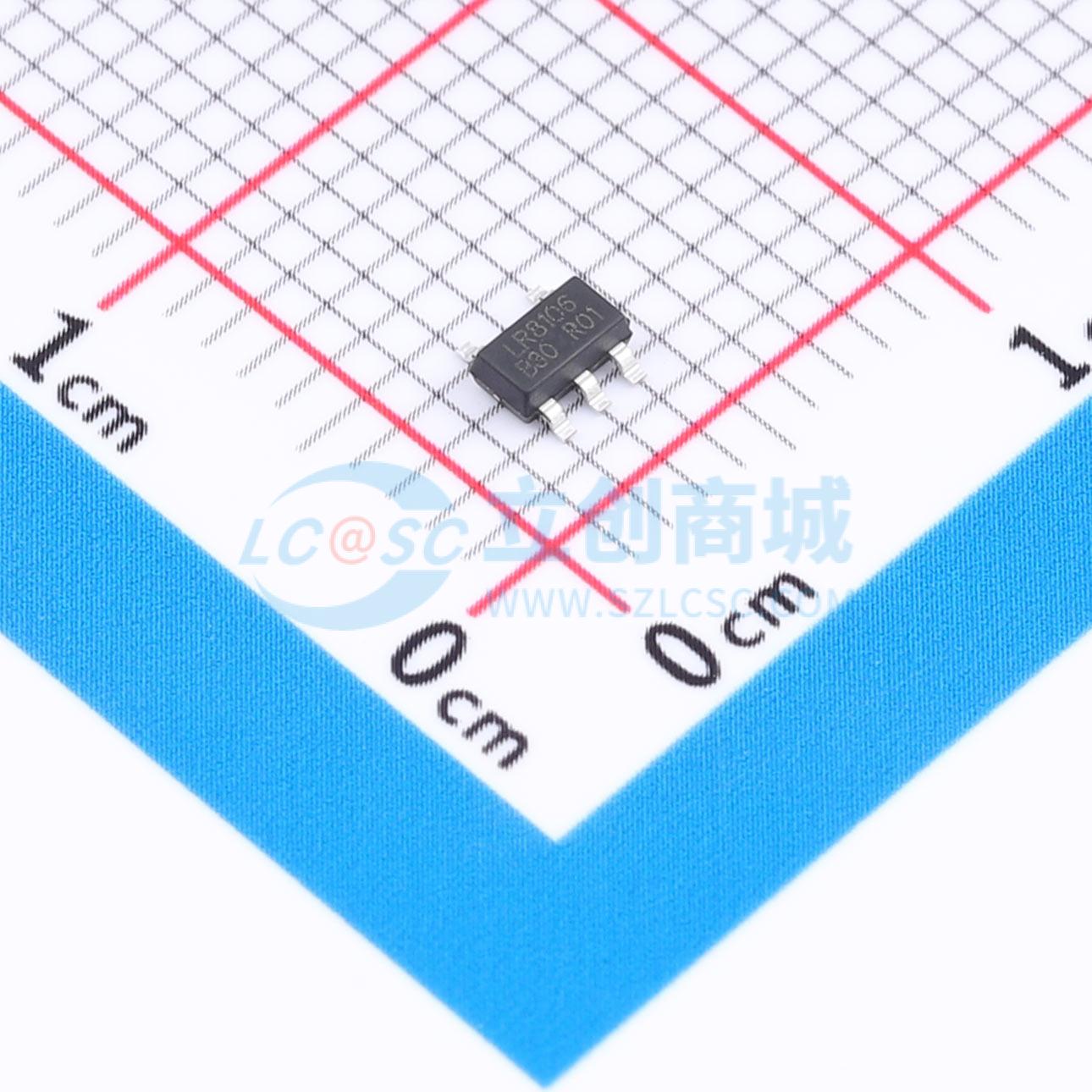

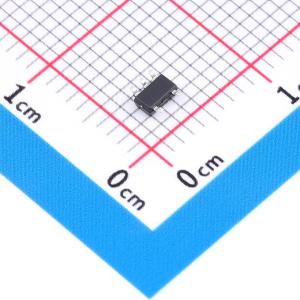

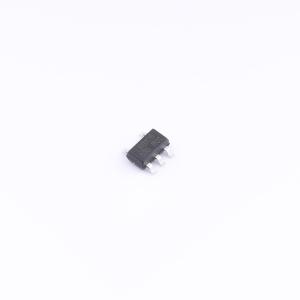

温馨提醒：图片仅供参考，商品以实物为准
LR8106B-T30
高纹波抑制70dB 输入6.5V 输出3.0V 500mA 0.1μA 带使能低压差低噪声LDO
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高纹波抑制70dB 输入6.5V 输出3.0V 500mA 0.1μA 带使能低压差低噪声LDO
- 品牌名称
- LR(朗瑞)
- 商品型号
- LR8106B-T30
- 商品编号
- C54333725
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.042367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6.5V | |
| 输出电压 | 3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 63dB@(1kHz)；53dB@(10kHz)；43dB@(100kHz) | |
| 压差 | 100mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 100nA；50uA | |
| 噪声 | 50uVrms | |
| 功能特性 | 短路保护；过流保护；使能控制 | |
| 工作温度 | -40℃~+105℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LR8106 是一款高纹波抑制、低噪声、快速响应的 LDO，采用 CMOS 工艺制造，具备限流保护、短路保护、CE 使能等功能。退耦电容只需 1μF，节省布图面积。其 PSRR 可延伸至 100kHz 仍有较好的纹波抑制，适合用于无人机、射频电路、音频电路等对抗干扰要求较高的场合。
商品特性
- 最大输出电流：500mA（Vin = 5V，Vout = 3.3V）
- 低压差：100mV@IOUT = 100mA
- 工作电压范围：2.5V ~ 6.5V
- 输出电压范围：1.2V ~ 5V
- 输出精度：±2％
- 静态电流：50μA（典型值）
- 关断电流：0.1μA（典型值）
- 纹波抑制比：63dB@1kHz；53dB@10kHz；43dB@100kHz（3.3V 输出，典型值）
- 输入调制：优于 0.05％（典型值）
应用领域
- 无人机电路
- 电机电路
- 射频电路
- 音频设备
- 蓝牙产品
- 低噪声基准源
