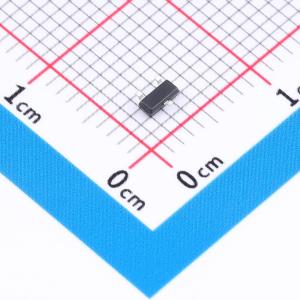

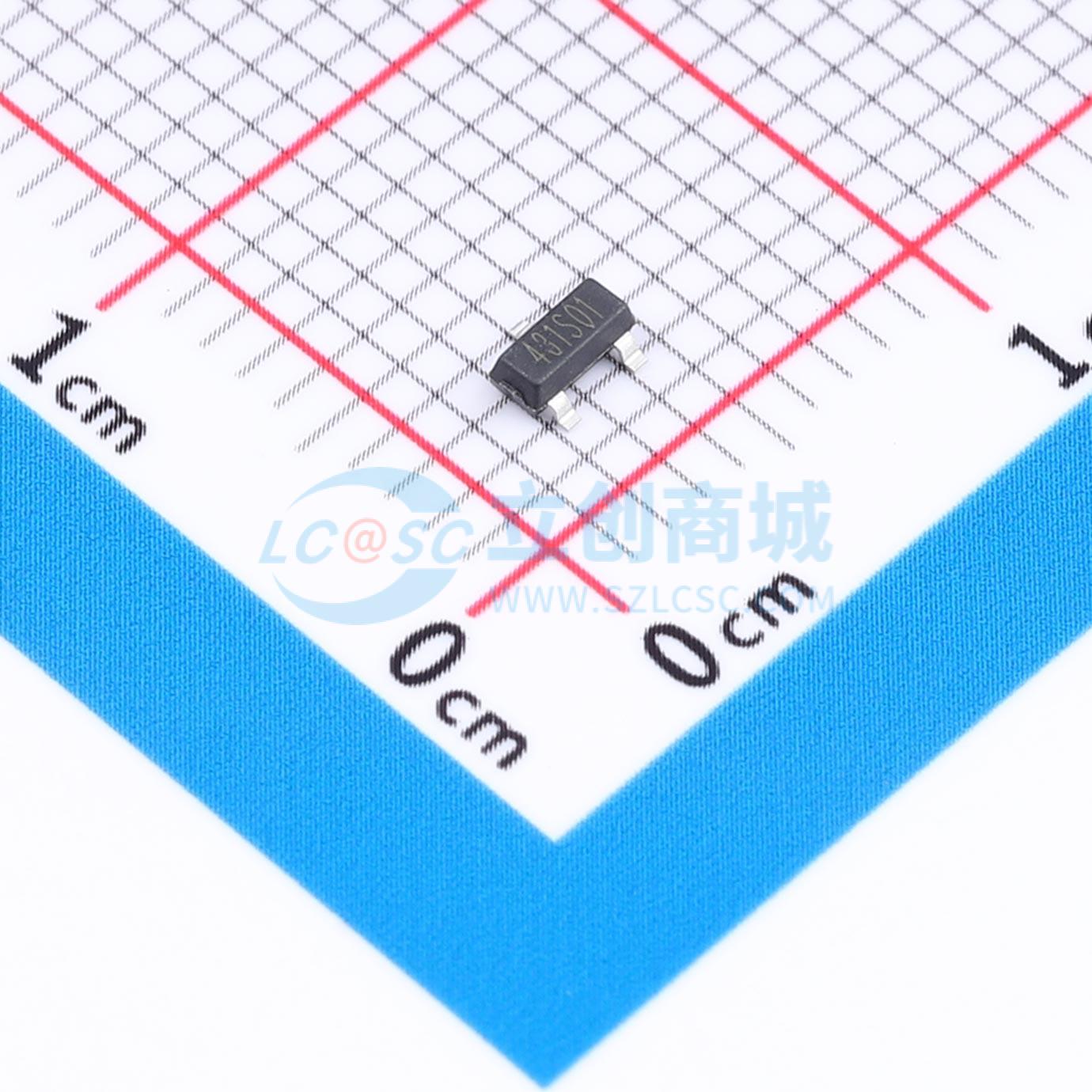

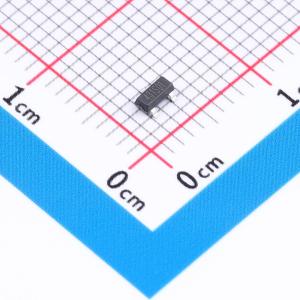

温馨提醒：图片仅供参考，商品以实物为准
LR TL431A-UK
2.495V，精度0.5%，温度系数50ppm/℃，低输出噪声三端可调节精密基准源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2.495V，精度0.5%，温度系数50ppm/℃，低输出噪声三端可调节精密基准源
- 品牌名称
- LR(朗瑞)
- 商品型号
- LR TL431A-UK
- 商品编号
- C54333728
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.047567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.495V~36V | |
| 输出电压 | 2.495V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% | |
| 温度系数 | 50ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 300nA | |
| 最小阴极电流调节 | 400uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
LR TL431为三端可调节精密基准源。通过配置两个外接电阻，LR TL431的输出电压可在V_REF（约2.5V）到36V之间连续调节。该集成电路具有输出阻抗小（0.2Ω）、开启特性好等特点，在许多应用场合能较好地替换齐纳二极管。
商品特性
- 平均温度系数50 ppm/℃
- 全工作温度范围内带温度补偿
- 可调节输出电压
- 快速的响应速度
- 低输出噪声
应用领域
- 数字电压表
- 运放电路
- 可调压电源
- 开关电源
