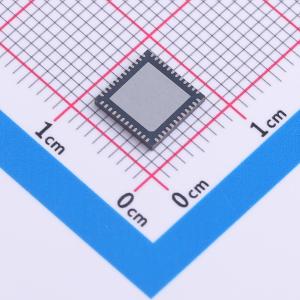

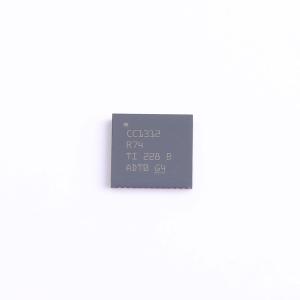

温馨提醒：图片仅供参考，商品以实物为准

CC1312R74T0RGZR

具有 704kB 闪存的 SimpleLink™ Arm® Cortex®-M4F 多协议 Sub-1GHz 无线 MCU

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CC1312R7 具有 704kB 闪存的 SimpleLink™ Arm® Cortex®-M4F 多协议 Sub-1GHz 无线 MCU
品牌名称: TI(德州仪器)
商品型号: CC1312R74T0RGZR
商品编号: C5143004
商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.281764克(g)

商品参数

商品概述

SimpleLink™ CC1312R7 器件是一款多协议 Sub-1GHz 无线微控制器 (MCU)，支持以下协议:IEEE 802.15.4g、支持 IPv6 的智能对象 (6LoWPAN)、mioty®、Wi-SUN®、专有系统（包括 TI 15.4-Stack (Sub-1GHz)）和通过动态多协议管理器 (DMM) 驱动器实现的并发多协议。CC1312R7 基于 Arm® Cortex® M4F 主处理器，针对电网基础设施、楼宇自动化、零售自动化、个人电子产品和医疗应用中的低功耗无线通信和高级传感功能进行了优化。CC1312R7 具有由 Arm® Cortex® M0 驱动的软件定义无线电，支持多个物理层和射频标准。器件支持在287MHz 至 351MHz、359MHz 至 527MHz、861MHz 至 1054MHz 以及 1076MHz 至 1315MHz 频带内运行。通过动态多协议管理器 (DMM) 驱动程序，可在运行时完成 PHY 和频带切换。CC1312R7 具有高效的内置 PA，在电流消耗为 24.9mA 时 TX 支持 +14dBm 的输出功率。在 RX 中且在数据速率为 2.5kbps 的 SimpleLink™ 远距离模式下，该器件具有 -121dBm 的灵敏度和 88dB 的屏蔽性能 (±10MHz)。在保持 144KB RAM 时，CC1312R7 具有 0.9μA 的低待机电流。除了 Cortex® M4F 主处理器，该器件还具有能够实现快速唤醒功能的自主式超低功耗传感器控制器 CPU。例如，传感器控制器能够在系统电流为 1µA 时进行1Hz ADC 采样。CC1312R7 具有低 SER（软错误率）FIT（时基故障），可延长运行寿命。S

商品特性

搭载功能强大的48MHz Arm® Cortex®-M4F 处理器
704KB 闪存程序存储器
256KB ROM，用于协议和库函数
8KB 高速缓存 SRAM
具有奇偶校验功能的 144KB 超低泄漏 SRAM，可实现高度可靠运行
支持动态多协议管理器 (DMM) 驱动程序
可编程无线电，支持2-(G)FSK、4-(G)FSK、MSK、OOK、IEEE 802.15.4 PHY 和 MAC
支持无线升级 (OTA)
自带具有 4KB SRAM 的自主 MCU
可对传感器数据进行采样、存储和处理
支持快速唤醒进入低功耗运行
软件定义外设；支持电容式触控、流量计、LCD
MCU 功耗参数:2.63mA 有源模式（CoreMark）；55μA/MHz（运行 CoreMark 时）；0.8μA 待机模式（RTC，144KB RAM）；0.1μA 关断模式（引脚唤醒）
超低功耗传感器控制器功耗:2MHz 模式下为 25.2μA；24MHz 模式下为 701μA
无线电功耗:RX:5.4mA（868MHz 条件下）；TX:24.9mA（+14dBm 和 868MHz 条件下）
支持 Wi-SUN®
支持 mioty®
支持 Amazon Sidewalk
支持无线 M-Bus
支持 SimpleLink™ TI 15.4-stack
支持 6LoWPAN
支持专有系统
灵敏度达-121dBm（2.5kbps 远距离模式下）
灵敏度达-110dBm（50kbps、802.15.4、868MHz 时）
输出功率高达 +14dBm，具有温度补偿
适用于符合以下标准的系统:ETSI EN 300 220 接收器类别 1.5 和 2、EN 303131、EN 303 204；FCC CFR47 第 15 部分；ARIB STD-T108
数字外设可连接至任何 GPIO
四个 32 位或八个 16 位通用计时器
12 位 ADC、200ksps、8 通道
8 位 DAC
两个比较器
可编程电流源
两个 UART、两个 SSI、I2C、I2S
集成实时时钟 (RTC)
集成温度和电池监控器
AES 128 位和 256 位加密加速计
ECC 和 RSA 公钥硬件加速器
SHA2 加速器（包括至 SHA-512 的全套装）
真随机数发生器 (TRNG)
提供 LP-CC1312R7 开发套件
支持 SimpleLink™ CC13xx 和 CC26xx 软件开发套件(SDK)
提供用于简单无线电配置的 SmartRF™ Studio
提供用于构建低功耗检测应用的 Sensor ControllerStudio
支持 SysConfig 系统配置工具
集成片上降压直流/直流转换器
支持1.8V 至 3.8V 单电源电压
工作温度范围为-40℃ 至 +105℃
提供7mm × 7mm RGZ VQFN48 封装（30 个通用输入/输出 (GPIO)）
符合 RoHS 标准的封装

应用领域

电网基础设施
智能仪表（电表、水表、燃气表和热量分配表）
电网无线通信
电动汽车交流充电（桩）站
替代能源能量收集
楼宇自动化
楼宇安全系统（运动检测器、门窗传感器、玻璃破裂探测器、紧急按钮、电子智能锁、IP 网络摄像头）
HVAC 系统（恒温器、环境传感器、HVAC 控制器）
防火安全（烟雾和热量探测器、气体检测仪、火警控制面板）
零售自动化
电子货架标签
便携式 POS 终端
个人电子产品
射频远程控制
智能扬声器和智能显示器
游戏、电子玩具和机器人玩具
非医用可穿戴设备和智能追踪器
无线模块
集成Wi-SUN®、Amazon Sidewalk、mioty®和多协议的无线第三方模块
无线通信模块
医疗应用

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4F
	CPU最大主频	48MHz
	CPU位数	32 Bit
	程序存储容量	352KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	8KB
	I/O数量	30
	ADC(位数)	12bit
	振荡器类型	内置+外置
	工作电压	1.8V~3.8V
