MP2451DT-LF-Z(TOKMAS)

MP2451DT是一款高频（1.8MHz）降压开关稳压器，集成了内部高端高压功率MOSFET。它采用电流模式控制，可提供单路0.6A（或更低）的高效输出，实现快速环路响应。其宽输入范围（4.2V至40V）适用于移动环境输入条件下的各种降压应用。1μA的低关断模式静态电流适用于电池供电应用。在轻载条件下，通过降低开关频率以减少开关和栅极驱动损耗，可实现高效率。频率折叠技术有助于防止启动时电感电流失控。热关断功能可确保可靠、容错的运行。MP2451DT是一款1.8MHz非同步降压开关稳压器，集成了内部高端MOSFET，提供内部补偿的单路0.6A高效输出，具有宽输入电压范围、内部软启动控制和精确电流限制等特点。低工作静态电流特性适用于电池供电应用。在重载或中载条件下，MP2451DT以固定频率、峰值电流控制模式运行，以调节输出电压。PWM周期由内部时钟启动，功率MOSFET开启并保持导通，直到其电流达到由COMP电压设定的值。当功率开关关断时，在下一个周期开始前至少保持100ns的关断状态。在轻载情况下，电路进入脉冲跳跃模式以提高轻载效率。脉冲跳跃的判定基于其内部COMP电压。当COMP端子低于内部睡眠阈值时，会生成暂停命令，阻止时钟脉冲开启，从而使功率MOSFET无法按指令开启，节省驱动和开关损耗。暂停命令还会使整个芯片进入睡眠模式，消耗极低的静态电流，进一步提高轻载效率。误差放大器由一个内部运算放大器和一个连接在其输出（内部COMP节点）和负输入（FB）之间的阻容反馈网络组成。当FB低于其内部参考电压（REF）时，运算放大器会驱动COMP输出升高，从而产生更高的开关峰值电流输出，更多能量被传输到输出端，反之亦然。通常，FB连接到由RUP和RDN组成的分压器，其中RDN连接到FB和地，而RUP连接到电压输出节点和FB。RUP与内部补偿RC网络共同控制误差放大器的增益。大部分内部电路由2.6V内部稳压器供电。当VIN高于4.0V时，稳压器输出完全稳压；当VIN较低时，输出性能下降。该电路有一个专门的使能控制端子EN。当VIN足够高时，可通过EN端启用或禁用芯片，高电平有效，下限为1.6V，回落到0.6V。当暂停时，EN端子内部接地，芯片被禁用。当EN达到0V时，芯片进入最低关断电流模式。当EN高于零但低于其阈值时，芯片保持关断模式，但关断电流略有增加。VIN欠压锁定（UVLO）功能可保护芯片在电源电压不足时不工作。软启动用于防止转换器启动时输出电压过冲。芯片启动时，内部电路会生成一个从0V开始的软启动电压（SS），由软启动时间设定并缓慢上升。当SS低于内部参考REF时，SS起主导作用，误差放大器使用SS而非REF作为参考。当SS高于REF时，REF起主导作用。SS还与FB相关，SS可以远低于FB，但只能略高于FB。如果FB意外下降，SS也会跟踪下降，此功能旨在处理短路恢复。当短路消除时，SS斜坡上升，作为重新启动的软启动过程，防止输出电压过冲。热关断功能可防止芯片热失控。当温度高于上限阈值时，MP2451DT将关断；当温度低于下限阈值时，芯片再次启用。

• 输出0.6A峰值电流
• 230μA工作静态电流
• 4.2V至40V工作输入范围
• 500mΩ内部功率MOSFET
• 1.8MHz固定开关频率
• 内部补偿
• 使用陶瓷输出电容时稳定
• 内部软启动
• 无需电流检测电阻的精确电流限制
• 效率>90%
• 低关断模式电流：<1μA

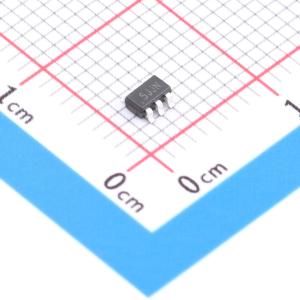

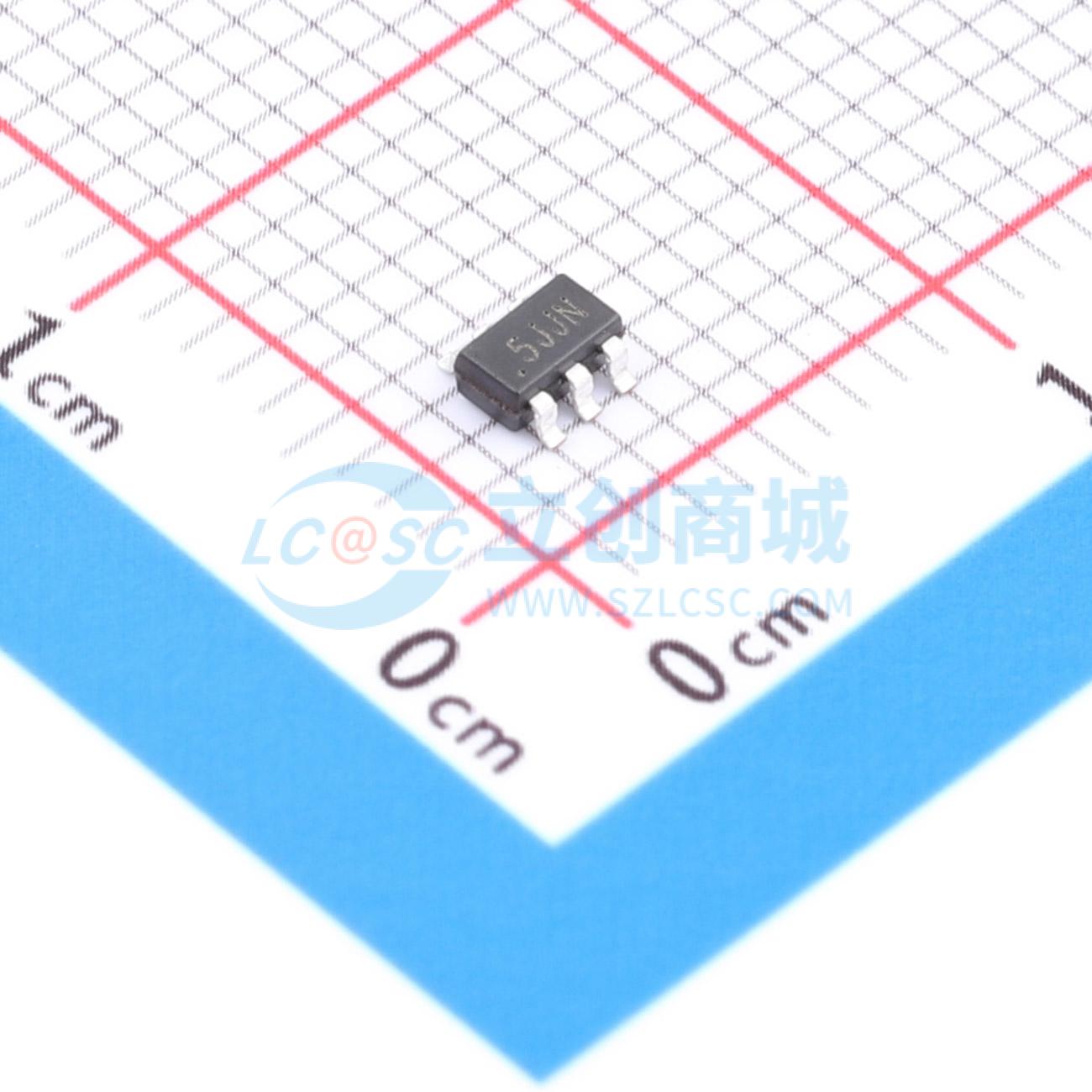

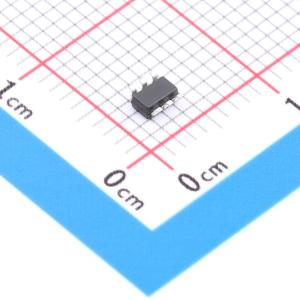

• SOT23-6封装

• 高压电源转换
• 汽车系统
• 工业电源系统
• 分布式电源系统
• 电池供电系统
