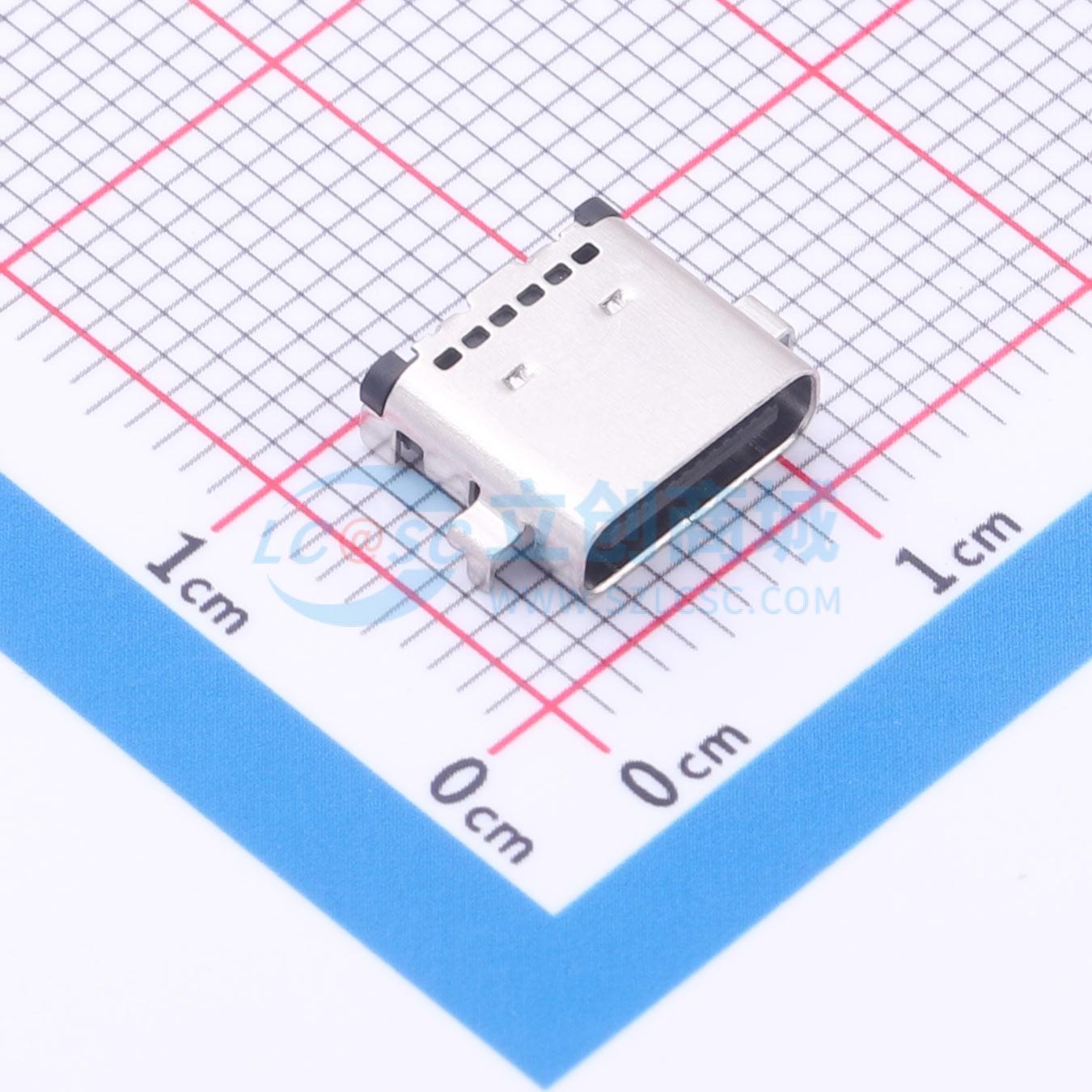

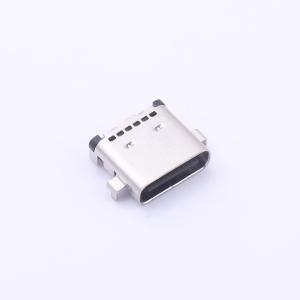

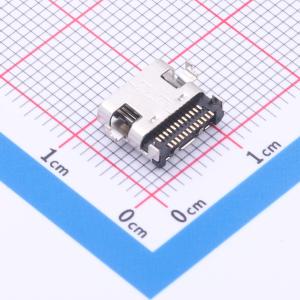

TYPE24-N1N1-CB080-A
Type-C 母 沉板
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Type-C 24PIN-F沉板0.8双排贴片SMT L=7.9m
- 品牌名称
- SHETIME(高钺达)
- 商品型号
- TYPE24-N1N1-CB080-A
- 商品编号
- C54308234
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.961克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 沉板 | |
| 触点数量 | 24P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 5A | |
| 额定电压 | 5V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 7.9mm | |
| 工作温度 | -25℃~+85℃ |
商品特性
- 外壳：耐高温塑料，UL94 V - 0等级
- 触点：铜合金
- 中间板：不锈钢
- 前壳：不锈钢
- 电磁干扰板：不锈钢
- 触点镀镍最小厚度50微英寸，整体打底镀镍，功能区域镀金（镀金厚度遵循产品料号），焊接区域镀覆规格遵循产品料号
- 前壳镀镍最小厚度30微英寸，整体打底镀镍
- 中间板镀镍最小厚度30微英寸，整体打底镀镍，整体镀锡最小厚度80微英寸
- 电磁干扰板：仅做清洁处理
- 插入力：0.5 ~ 2.0kgf
- 拔出力：0.8kgf ~ 2.0kgf
- 耐久性：10000次循环
- 额定电流：5.0A，额定电压：5.0V
- VBUS和GND引脚以及其他引脚的LLCR最大为40mΩ/引脚，所有引脚的LLCR最大变化为10mΩ
- 绝缘电阻：最小100MΩ
- 介电耐压：交流100V，持续1分钟
- 工作温度：-25°C ~ +85°C
- 红外回流焊：电路板上的峰值温度应在260°C保持10秒
