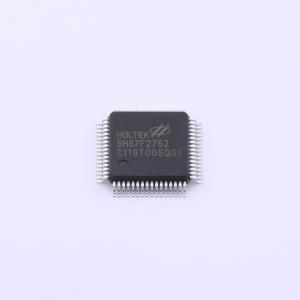

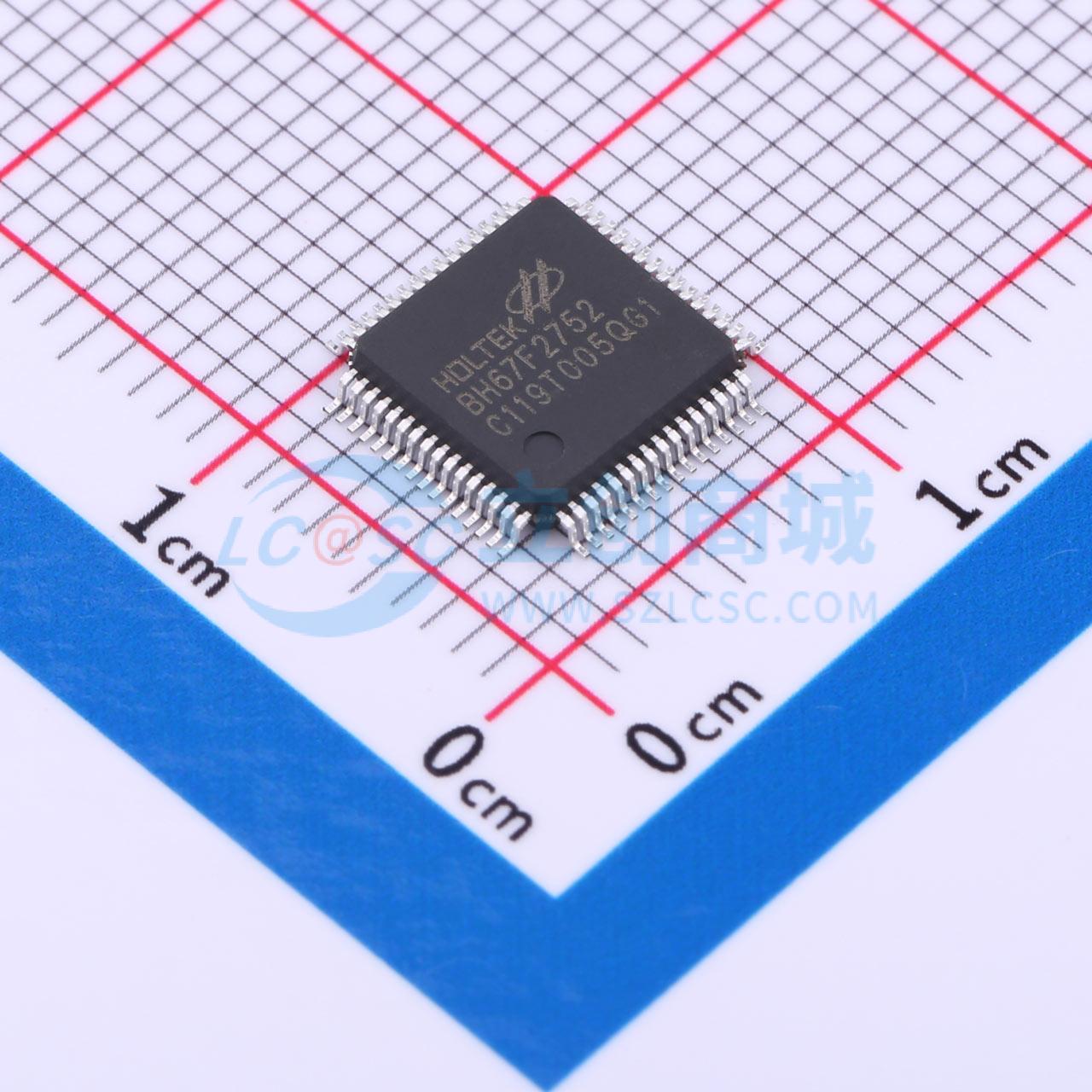

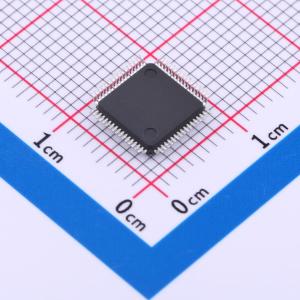

BH67F2752

BH67F2752 是一款 8 位具有高性能精简指令集且内置一个多通道 24-bit DeltaSigma A/D 转换器的 A/D Flash 单片机，专门为需直接连接至模拟信号且要求低噪声，高精度 A/D 转换器的应用而设计。该单片机具有一系列功能和特性，其 Flash 存储器可多次编程的特性给客户提供了较大的方便。除了 Flash 程序存储器，还包括 RAM 数据存储器和用于存储序列数据、校准数据等非易失性数据的 True EEPROM 存储器。

在模拟特性方面，该单片机包含一个多通道 24-bit Delta Sigma A/D 转换器和运算放大器功能。其具有使用灵活的定时器模块，可提供定时功能、脉冲产生功能及 PWM 产生功能。内建完整的 SPI 和 UART 接口功能，为设计者提供了易与外部硬件通信的接口。内部看门狗定时器、低电压复位和低电压检测等内部保护特性，外加优秀的抗干扰和 ESD 保护性能，确保单片机在恶劣的电磁干扰环境下可靠地运行。

该单片机提供了内部低速和高速振荡器功能选项，且内建完整的系统振荡器，无需外接元器件。其在不同工作模式之间动态切换的能力，为用户提供了一个优化单片机操作和减少功耗的手段。

包含 I/O 使用灵活、时基功能和其它特性确保了该单片机可以广泛应用于各种产品中，例如电子测量仪器、环境监控、手持式测量工具、电子控制工具、马达驱动等多方面。

• CPU 特性：
  • 工作电压：fSYs = 8MHz：2.2V ~ 5.5V
  • ΔVDD = 5V，系统时钟为 8MHz 时，指令周期为 0.5μs
  • 振荡器：内部高速 8MHz RC 振荡器 – HIRC；内部低速 32kHz RC 振荡器 – LIRC
  • 完全集成内部振荡器，无需外接元器件
  • 多种工作模式：快速、低速、空闲和休眠
  • 所有指令都可在 1~3 个指令周期内完成
  • 查表指令
  • 115 条功能强大的指令系统
  • 6 层堆栈
  • 位操作指令
• 周边特性：
  • Flash 程序存储器：8K × 16
  • RAM 数据存储器：384 × 8
  • True EEPROM 存储器：128 × 8
  • 看门狗定时器功能
  • 多达 17 个双向 I/O 口
  • 具有 4 组差分输入或 8 个单端通道的 24-bit 分辨精度 Delta Sigma A/D 转换器
  • LCD 驱动功能：SEG×COM：32 × 4 或 30 × 6；占空比类型：1/4 或 1/6 占空比；偏压电平：1/3 偏压；偏压类型：R 型；波形：A 型或 B 型
  • 两个引脚与外部中断口共用
  • 定时器模块用于时间测量、比较匹配输出及 PWM 输出功能
  • 全双工通用异步接收与发射接口 – UART
  • 单个串行外设接口 – SPI
  • 双时基功能，可提供固定时间的中断信号
  • 低电压复位功能 – LVR
  • 低电压检测功能 – LVD
  • 封装类型：48/64-pin LQFP

• 电子测量仪器
  • 环境监控
  • 手持式测量工具
  • 电子控制工具
  • 马达驱动
