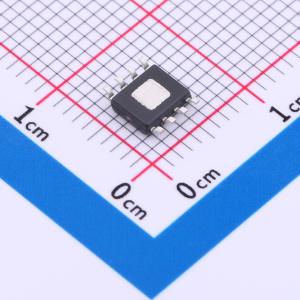

温馨提醒：图片仅供参考，商品以实物为准

BC7161

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 蓝牙Beacon技术采用BLE的Advertising功能，支持室内导航、健康医疗等新型应用。Advertising数据包放置在通道37、38和39中，避免了WiFi通道在ISM频段的干扰。BC7161适用于各种接近感应应用的Beacon设备。
品牌名称: HOLTEK(合泰/盛群)
商品型号: BC7161
商品编号: C5142531
商品封装: SOP-8-EP-150mil
包装方式: 管装
商品毛重: 0.78克(g)

商品参数

商品概述

蓝牙Beacon技术采用BLE的Advertising功能，支持室内导航、健康医疗等新型应用。Advertising数据包放置在通道37、38和39中，避免了WiFi通道在ISM频段的干扰。BC7161适用于各种接近感应应用的Beacon设备。 BC7161是一款低成本的2.4GHz BLE Beacon发射器。只需外接一个32MHz晶振(XO)、一个MCU和几个陶瓷电容即可构建一个完整的Beacon设备。可根据应用需求设置从 - 10dBm到+5dBm不同等级的输出功率。即使是低成本的8 - pin SOP - EP封装，也可以实现最大+8dBm功率而电流损耗只有24mA。

商品特性

支持GFSK调制(BT = 0.5)，数据速率为1Mbps，符合BLE标准
工作频率：2402/2426/2480MHz
工作电压范围：2.0V~3.6V
可编程TX功率
大功率匹配： - 10/- 5/- 2/+5dBm（最大+8dBm）
小功率匹配： - 10/- 5/0/+2dBm（最大+5dBm）
低电流损耗
低深度休眠电流：0.35μA
TX电流损耗：19mA@5dBm TX功率
TX电流损耗：12mA@ - 5dBm TX功率
支持32MHz晶振
兼容FCC/ETSI
封装类型：8 - pin SOP - EP，10 - pin MSOP - EP

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.4GHz~2.5GHz
	接口类型	I2C
	工作电压	2V~3.6V
	应用领域	蓝牙

	属性	参数值
	数据速率	1Mbps
	典型应用频率	2.4GHz
	工作温度	-40℃~+85℃
	类型	发射器
