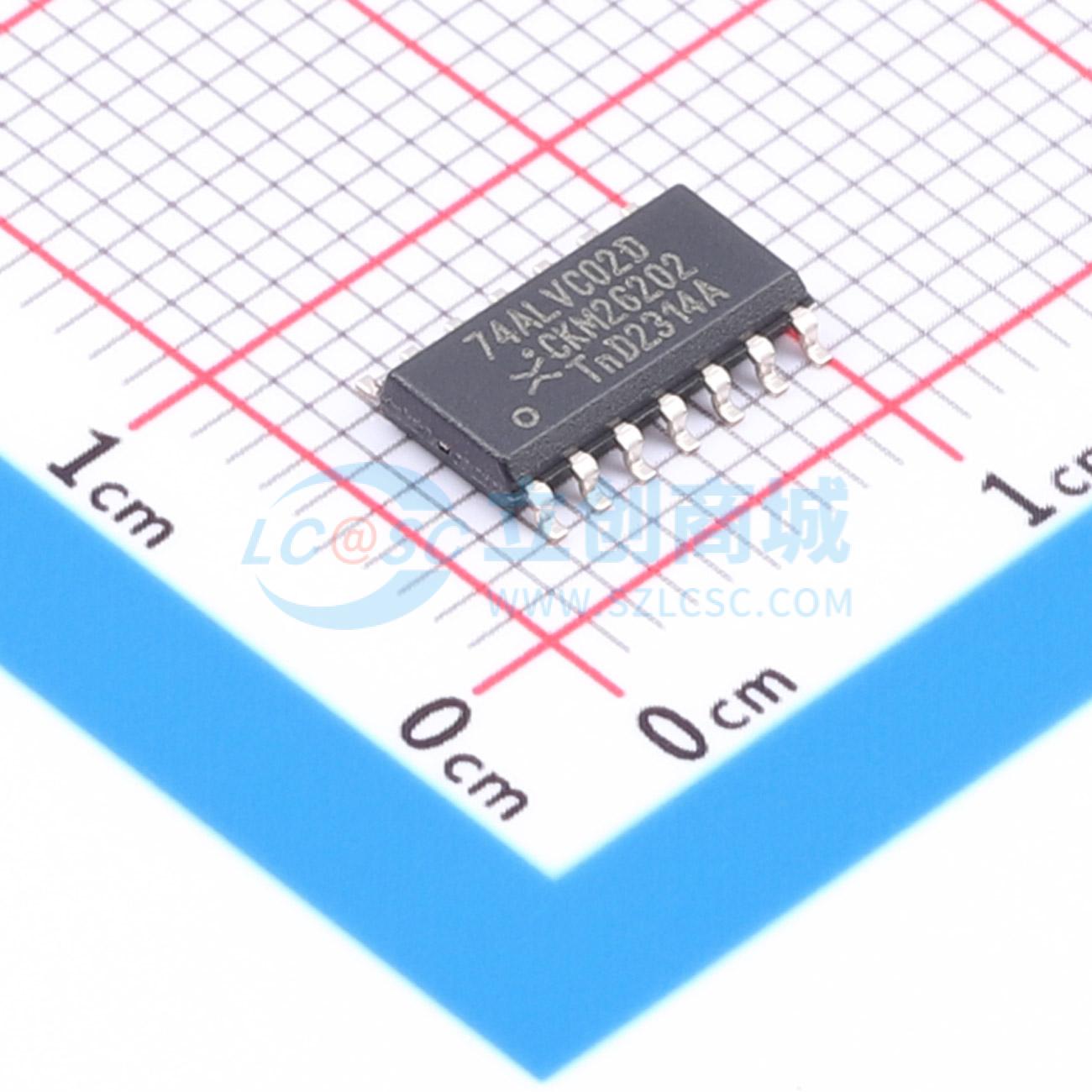

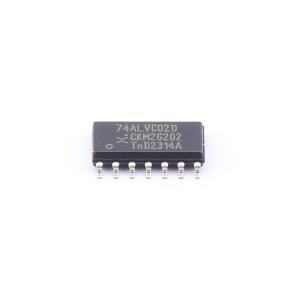

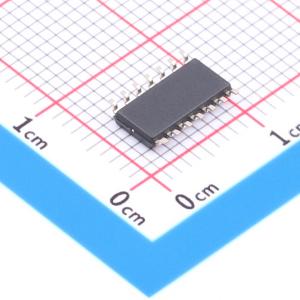

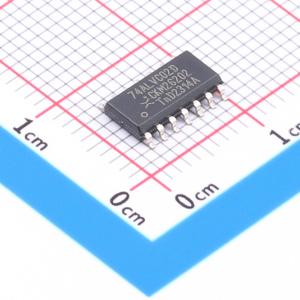

74ALVC02D,118
四通道2输入或非门，具备施密特触发功能，CMOS低功耗，输入过压保护，支持部分断电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74ALVC02D,118
- 商品编号
- C554744
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 2.4V；2.2V；1.7V；1.25V；1.8V | |
| 输出低电平(VOL) | 450mV；550mV；200mV；300mV；400mV；600mV | |
| 系列 | 74ALVC系列 | |
| 传播延迟(tpd) | 2.2ns@3.3V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
应用领域
- 慢上升和下降时间的容错应用
- 部分断电模式操作
- 直接与TTL电平接口
